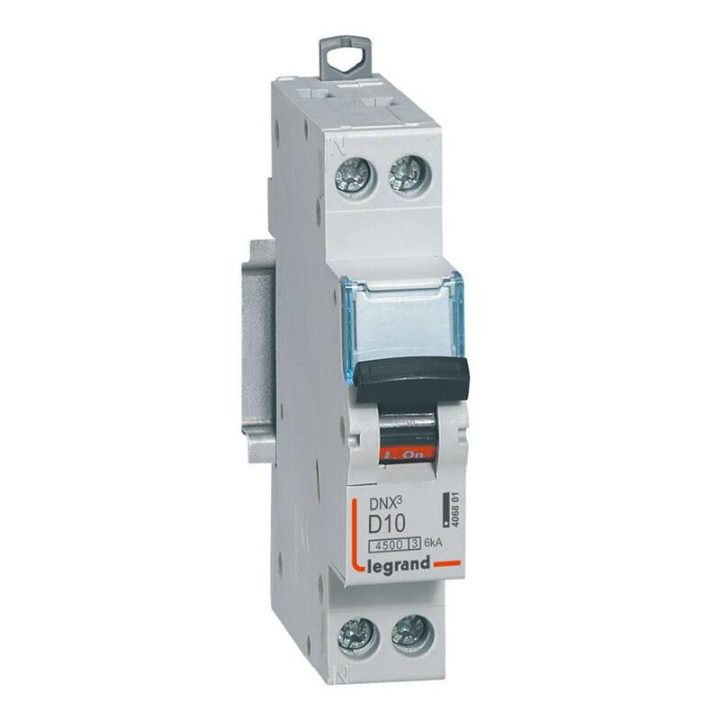

Legrand - Disjoncteur courbe D 10A DNX3 - Ph+N - 1M - Réf : 406801

 

 

 Ajouter au panier | 19,16 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Le disjoncteur courbe D DNX3 10A, de la marque Legrand, propose une coupure pleinement apparente. Il permet la coupure, la commande et le sectionnement des circuits électriques.
Ce disjoncteur est un appareillage modulaire utilisé comme dispositif de protection dans les bâtiments résidentiels ou tertiaires, notamment pour les moteurs et climatisations.
Ce disjoncteur est compatible avec les peignes optimisés universels HX3 et les auxiliaires de la marque Legrand.

Description produit complète
Présentation du disjoncteur courbe D DNX3 10A
•

  Données techniques

  - Nombre de module : 1
  - Courant assigné : 10A
  - Courbe : D
  - Nombre de pôles : 2
  - Tension assignée : 230V
  - Pouvoir de coupure : 4,5/6 kA

  Conformité

  - Certifications : RoHS, NF
  - Étanchéité : IK02, IP20

  Dimensions et poids

  - Largeur : 17.8 mm
  - Hauteur : 94.8 mm
  - Profondeur : 77.7 mm
  - Profondeur d'encastrement : 44 mm
  - Poids : 120 g
Vidéo d'installation d'un tableau électrique
Caractéristiques
Profondeur d'encastrement	44 mm
Caractéristique de déclenchement	D
Nombre de pôles (total)	2
Nombre de pôles protégés	1
Courant nominal assigné	16 A
Tension assignée	230 V
Tension d'isolation assignée Ui	250 V
Tension assignée de tenue aux chocs (Uimp)	4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V	4.5 kA
Type de tension	AC
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V	6 kA
Fréquence	50-60 Hz
Montage encastré	Oui
Conducteur neutre branché simultanément	Oui
Degré de pollution	2
Dispositifs auxiliaires possibles	Oui
Largeur dans les unités de partition	1
Classe de protection (IP)	IP20
Température ambiante en fonctionnement	-25-70 °C
Section de conducteur connectable multifilaire	0.75-10 mm²
Section de conducteur connectable monofilaire	0.75-16 mm²
Antidéflagration	Non
Largeur hors tout	17.8 mm
Hauteur hors tout	94.8 mm
Profondeur/longueur hors tout	77.7 mm
Résistance aux chocs (IK)	IK02
Temperature de stockage	-40-70 °C
Tension d'alimentation	180-250 V
Sens de l'alimentation électrique	Par le haut ou le bas
Indication de repérage des bornes de raccordement	Oui
Couleur	Gris
Numéro RAL	7035
Sans halogène	Oui
Type de borne	Borne à vis
Type de connexion	Peigne et câble
Equipé d'un porte étiquette	Oui
Mode de pose	Rail DIN
EAN/Gencode	3245064068024
Détails du produit
• Marque
  Legrand
• Référence
  LEG406801
• EAN13
  3245064068017
Fiche technique
• Gamme
  DNX
• Nombre de pôles
  Mono
• Intensité
  10A
• Type Disjoncteurs
  Courbe D
• Référence fabricant
  406801
