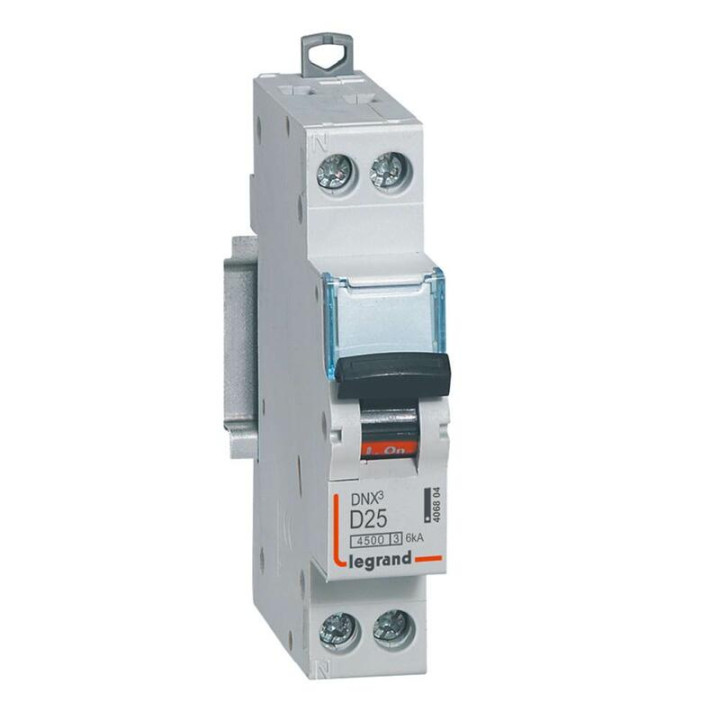

Legrand - Disjoncteur courbe D 25A - DNX3 - PH+N - 1M - Réf : 406804

 

 

 Ajouter au panier | 21,11 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Le disjoncteur courbe D 20A DNX3, de la marque Legrand, est un dispositif de protection à installer pour tous types de chantiers résidentiels (construction neuve ou rénovation).
Il comporte un porte-étiquette pour identifier le circuit électrique auquel il est rattaché et permettre ainsi une meilleure visibilité.
Ce type de disjoncteur est souvent utilisé pour assurer la protection d'un moteur de climatisation.
Un disjoncteur Legrand courbe D accepte un excès de courant pendant un laps de temps, idéal pour les appareils demandant un plus fort courant au démarrage.

Description produit complète
Présentation du disjoncteur courbe D DNX3 25A
•

  Données techniques

  - Nombre de module : 1
  - Courant assigné : 25A
  - Courbe : D
  - Nombre de pôles : 2
  - Tension assignée : 230V
  - Pouvoir de coupure : 4,5/6 kA

  Conformité

  - Certifications : RoHS, NF
  - Étanchéité : IK02, IP20

  Dimensions et poids

  - Largeur : 17.8 mm
  - Hauteur : 94.8 mm
  - Profondeur : 77.7 mm
  - Poids : 100 g
Vidéo d'installation d'un tableau électrique
Caractéristiques
Profondeur d'encastrement	44 mm
Caractéristique de déclenchement	D
Nombre de pôles (total)	2
Nombre de pôles protégés	1
Courant nominal assigné	25 A
Tension assignée	230 V
Tension d'isolation assignée Ui	250 V
Tension assignée de tenue aux chocs (Uimp)	4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V	4.5 kA
Type de tension	AC
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V	6 kA
Fréquence	50-60 Hz
Montage encastré	Oui
Conducteur neutre branché simultanément	Oui
Degré de pollution	2
Dispositifs auxiliaires possibles	Oui
Largeur dans les unités de partition	1
Classe de protection (IP)	IP20
Température ambiante en fonctionnement	-25-70 °C
Section de conducteur connectable multifilaire	0.75-10 mm²
Section de conducteur connectable monofilaire	0.75-16 mm²
Anti déflagration	Non
Largeur hors tout	17.8 mm
Hauteur hors tout	94.8 mm
Profondeur/longueur hors tout	77.7 mm
Résistance aux chocs (IK)	IK02
Temperature de stockage	-40-70 °C
Tension d'alimentation	180-250 V
Sens de l'alimentation électrique	Par le haut ou le bas
Indication de repérage des bornes de raccordement	Oui
Couleur	Gris
Numéro RAL	7035
Sans halogène	Oui
Type de borne	Borne à vis
Type de connexion	Peigne et câble
Equipé d'un porte étiquette	Oui
Mode de pose	Rail DIN
EAN/Gencode	3245064068048
Détails du produit
• Marque
  Legrand
• Référence
  LEG406804
• EAN13
  3245064068048
Fiche technique
• Pouvoir de coupure
  4,5 kA
• Intensité
  25A
• Type de connexion
  À vis
• Référence fabricant
  406804
• Type de pôles
  1 P+N ( Phase + Neutre )
• Courbe de déclenchement
  D
