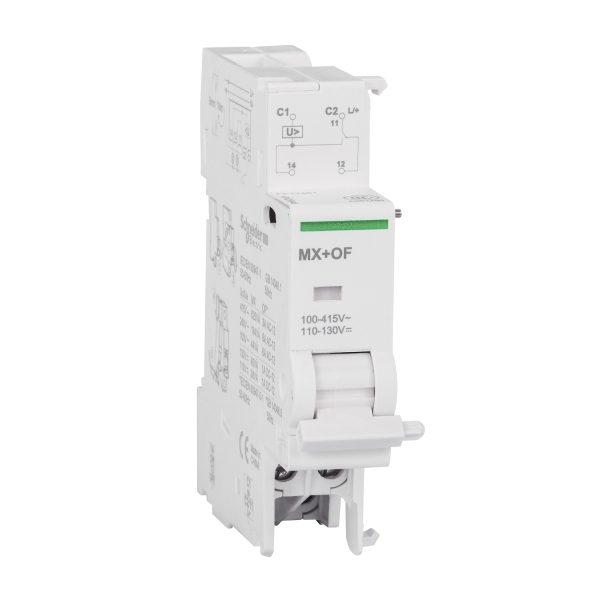

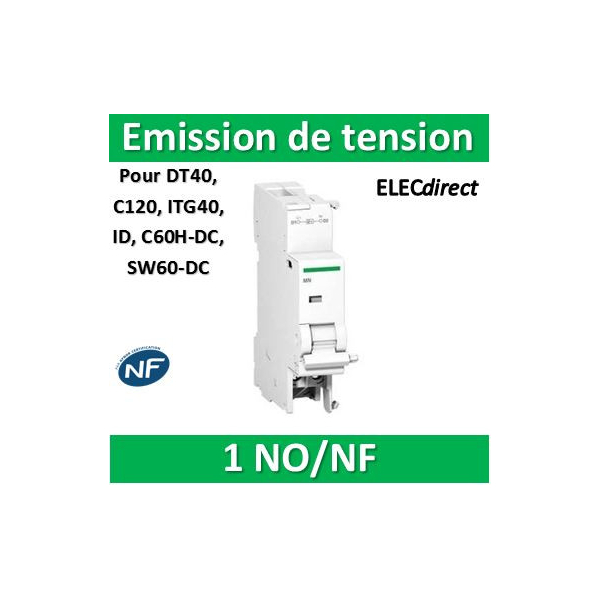

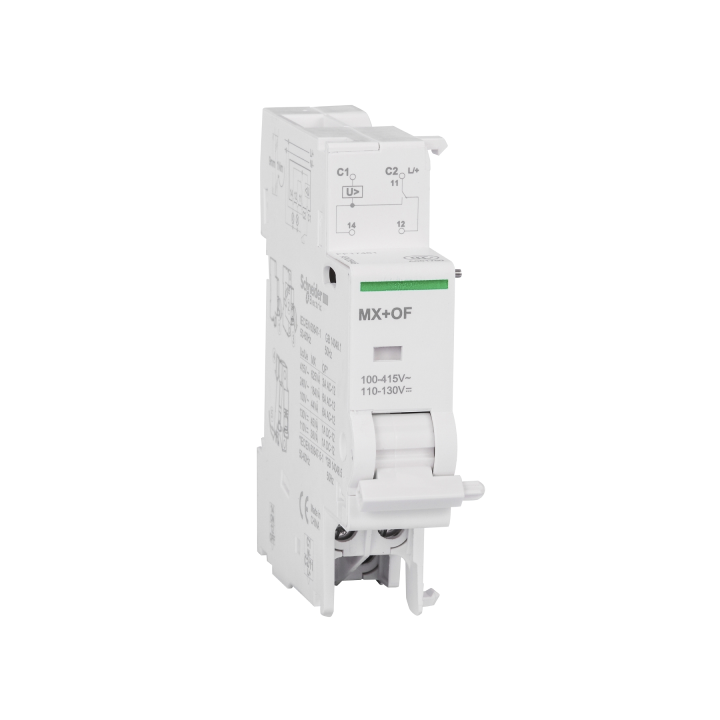

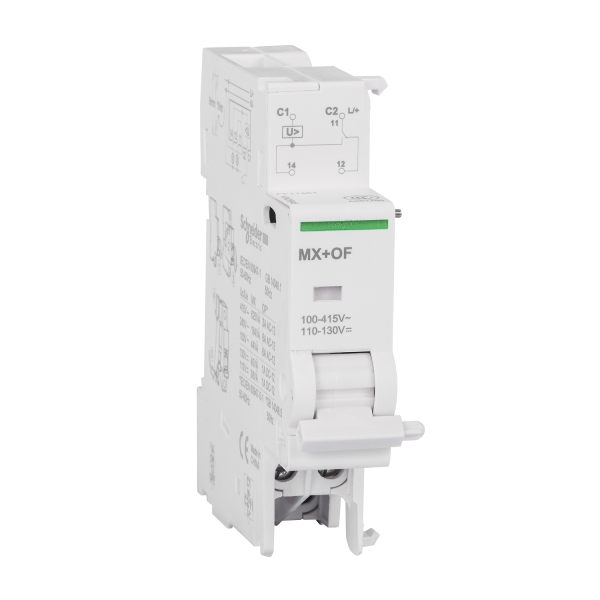

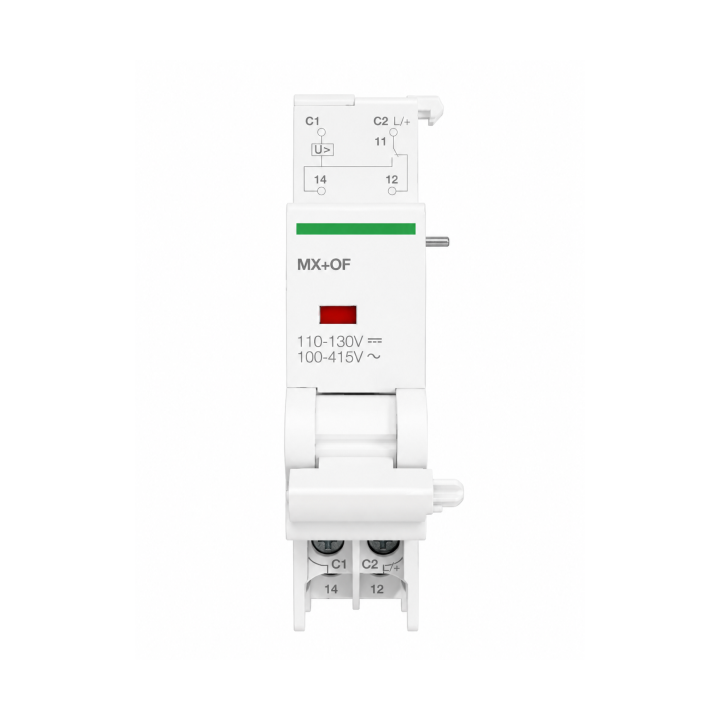

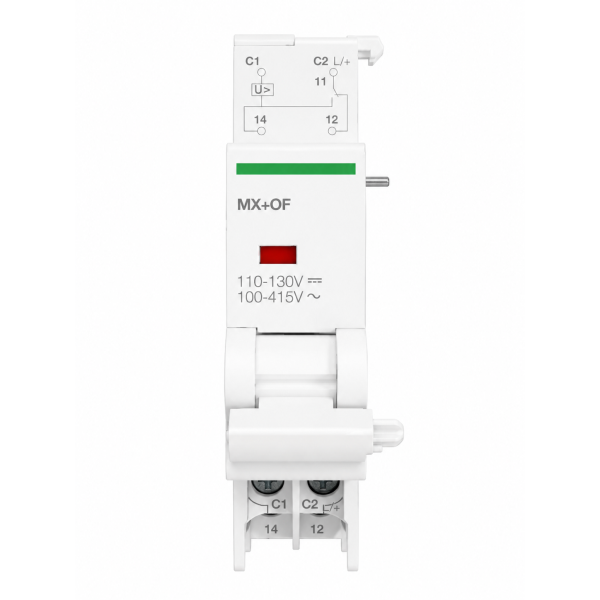

Schneider - MX+OF déclench. à émission tension + contact aux. 100-415VCA 110-130VCC - Réf : A9N26946

 

 

 Ajouter au panier | 34,20 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Déclencheur Schneider Acti9 MX+OF A9N26946 pour appareils modulaires compatibles, conçu pour provoquer le déclenchement de l’appareil associé lorsqu’il est alimenté.
Il intègre également un contact ouvert/fermé OF permettant d’indiquer à distance la position ouverte ou fermée du dispositif.
Compatible avec plusieurs gammes Acti9, notamment C120, C60H-DC, C60NA-DC, C60PV-DC, DT40, DT60, ID, iDPN et DPN Vigi.
ATTENTION À LA COMPATIBILITÉ PRODUIT : compatible avec les appareils Acti9 tels que C120 et ancienne génération C60, C120, ID, C60H-DC, SW60-DC, C60PV-DC et C60NA-DC.
ATOUTS
• Fonction MX permettant le déclenchement de l’appareil associé lors de la mise sous tension.
• Contact OF intégré pour signaler à distance la position ouverte ou fermée du dispositif.
• Large plage de commande avec tension de 110...415V CA 50/60Hz et 110...130V CC.
• Compatibilité Acti9 étendue avec les gammes C120, DT40, DT60, ID, C60H-DC, C60PV-DC et C60NA-DC.

Description produit complète
Le déclencheur Schneider Acti9 MX+OF Réf A9N26946 est un auxiliaire destiné aux appareils modulaires compatibles de la gamme Acti9. Il permet de provoquer le déclenchement du dispositif associé lorsqu’il est alimenté, tout en intégrant un contact ouvert/fermé OF.
Ce module combine donc deux fonctions essentielles : le déclenchement à distance et la remontée d’état. Il est particulièrement adapté aux installations électriques tertiaires ou industrielles nécessitant un contrôle à distance, une commande de sécurité ou une indication de position ouverte ou fermée du disjoncteur ou interrupteur associé.
Sa tension de circuit de commande est de 110...415V CA 50/60Hz et 110...130V CC. Son courant nominal est de 6A jusqu’à 240V CA et de 3A à 415V CA. Il dispose d’une composition de contact de signalisation 1 F/O et répond aux besoins standards de commande et de signalisation.

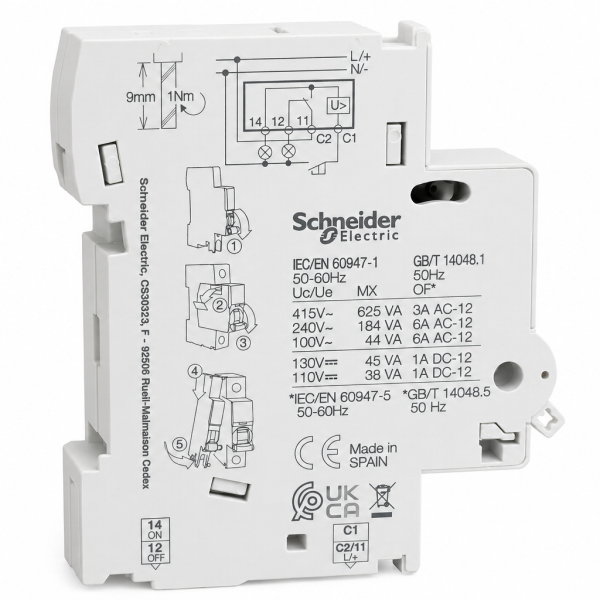

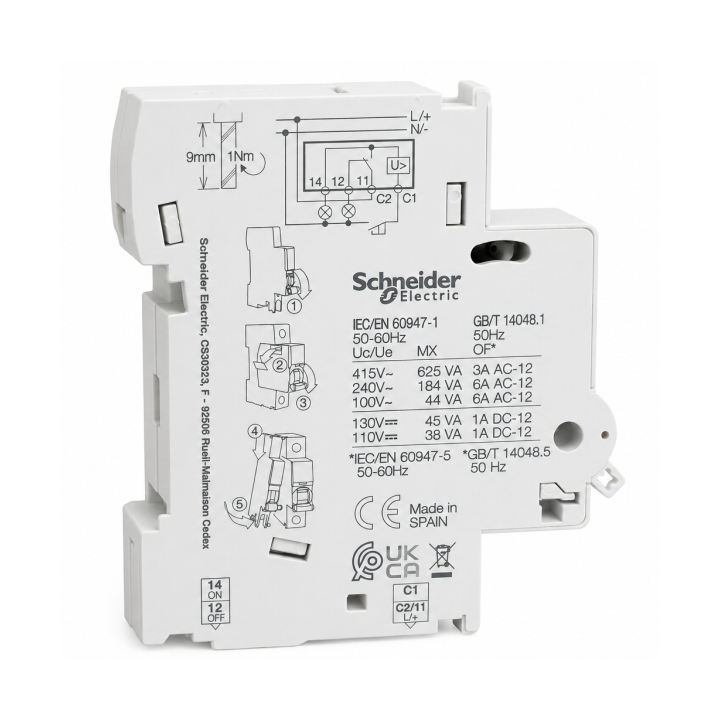

L’auxiliaire A9N26946 s’installe à gauche du dispositif associé et s’intègre dans les tableaux électriques modulaires Schneider Electric. Il est compatible avec plusieurs gammes Acti9, notamment iDPN, C120, C40, C60H-DC, C60NA-DC, C60PV-DC, DPN Vigi, DT40, DT60, ID C40, IDc, ITG40, ID et DPN.
CARACTÉRISTIQUES
PRINCIPALES
• Gamme : Acti9
• Type de produit : Déclenchement avec contact ouvert/fermé
• Nom de l'appareil : MX + OF
• Composition des contacts de signalisation : 1 F/O
• Fonction : Déclenchement de l’appareil associé et signalisation ouvert/fermé
• Compatibilité : Acti9 C120, DT40, DT60, ID, iDPN, DPN, C60H-DC, C60NA-DC et C60PV-DC
• Pas de 9 mm : 2
TECHNIQUES
• Tension circuit de commande : 110...415V CA 50/60Hz / 110...130V CC
• Courant nominal : 6A à <= 240V CA / 3A à 415V CA
• Signalisation locale : Indicateur d’action
• Support de montage : Rail DIN 35 mm symétrique
• Largeur : 18 mm
SPÉCIFICATIONS
Caractéristique	Valeur
Gamme de produit	Acti9
Type de produit ou équipement	Déclenchement voltmétrique avec contact ouvert/fermé
Nom de l'appareil	MX + OF
Composition de contacts de signalisation	1 F/O
Courant nominal	3A à 415V CA / 6A à <= 240V CA
Tension circuit de commande	110...415V CA 50/60Hz / 110...130V CC
Pas de 9 mm	2
Compatibilité de gamme	Acti9 iDPN, C120, C40, C60H-DC, C60NA-DC, C60PV-DC, DPN Vigi, DT40, DT60, ID C40, IDc, ITG40, ID, DPN
Signalisation locale	Indicateur d’action
Mode d'installation	Fixe
Support de montage	Rail DIN 35 mm symétrique
Compatibilité peigne	Haut : Oui
Dimensions	82,5 x 18 x 73,5 mm
Poids du produit	65 g
Couleur	Blanc
Mode de raccordement	Borniers à vis-étrier en partie basse : 2 câbles 1,5 mm² flexibles ou 1 câble 0,5...2,5 mm² rigide
Longueur de dénudage des fils	9 mm pour connexion basse
Couple de serrage	1 N.m en bas
Détails du produit
• Marque
  Schneider
• Référence
  SCHA9N26946
• EAN13
  3606480382956
Fiche technique
• Gamme
  ACTI9 iC120
• Référence fabricant
  A9N26946
