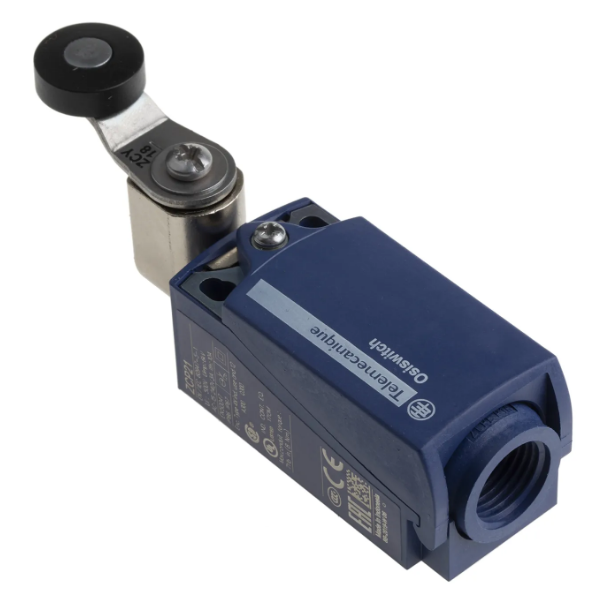

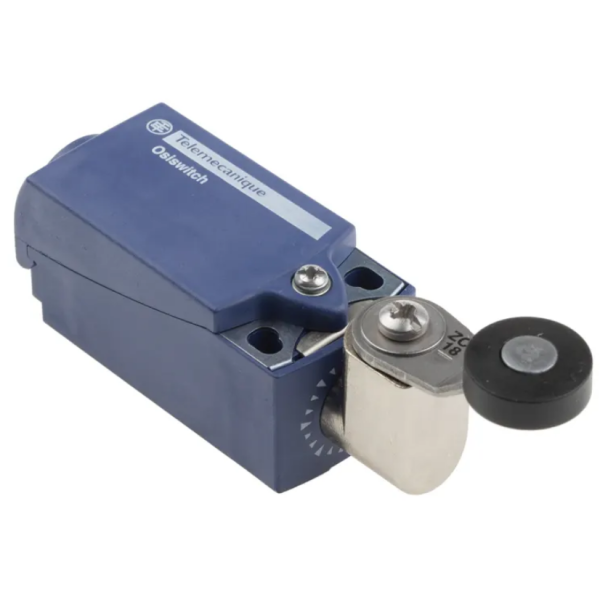

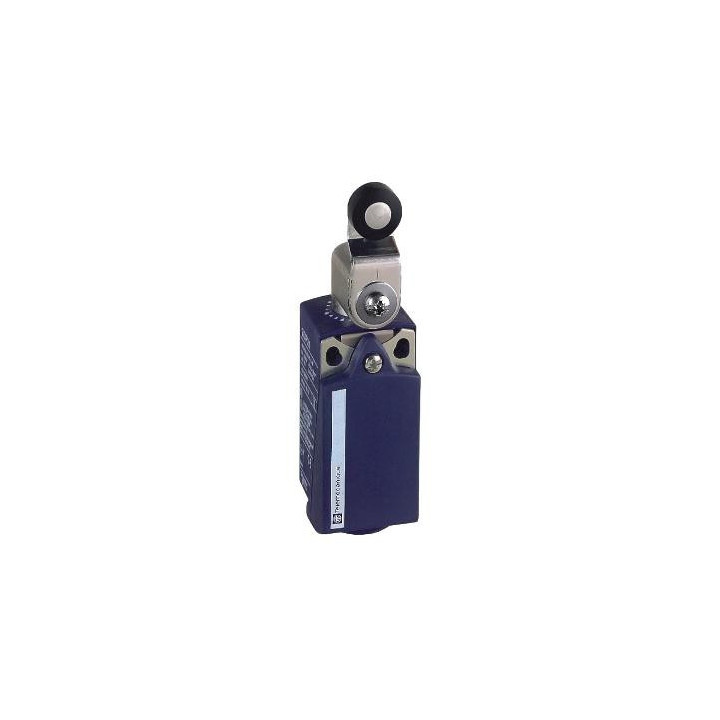

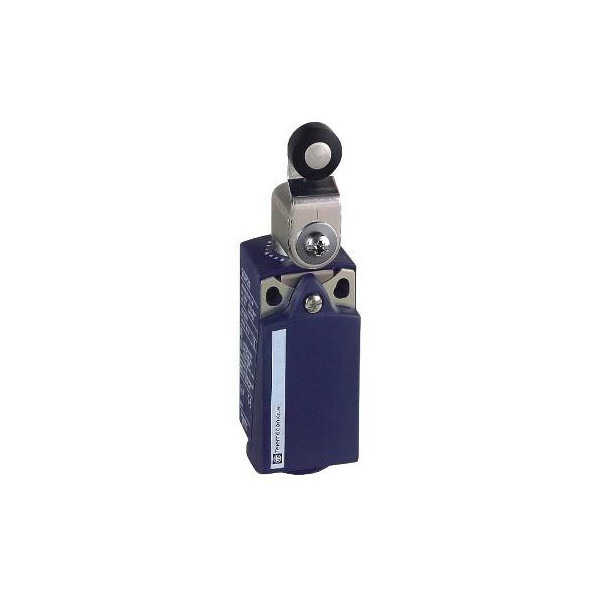

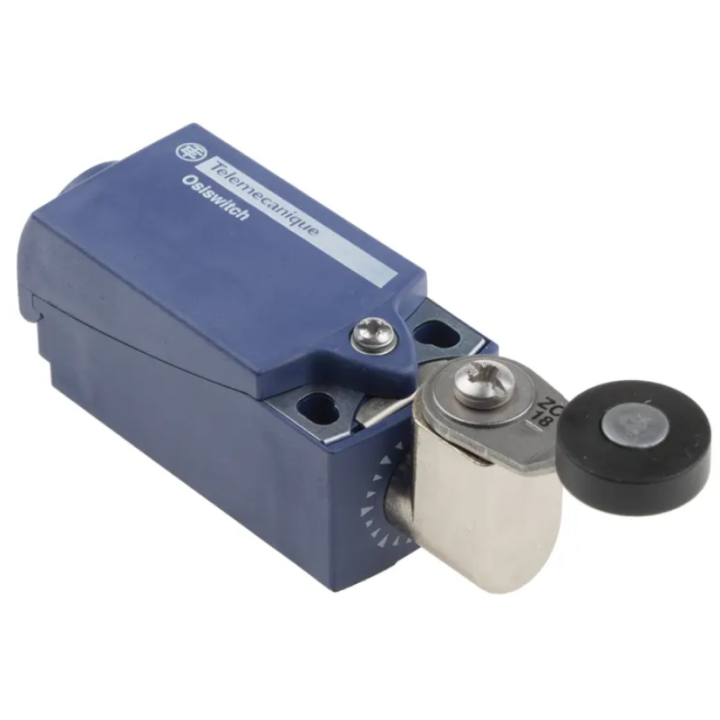

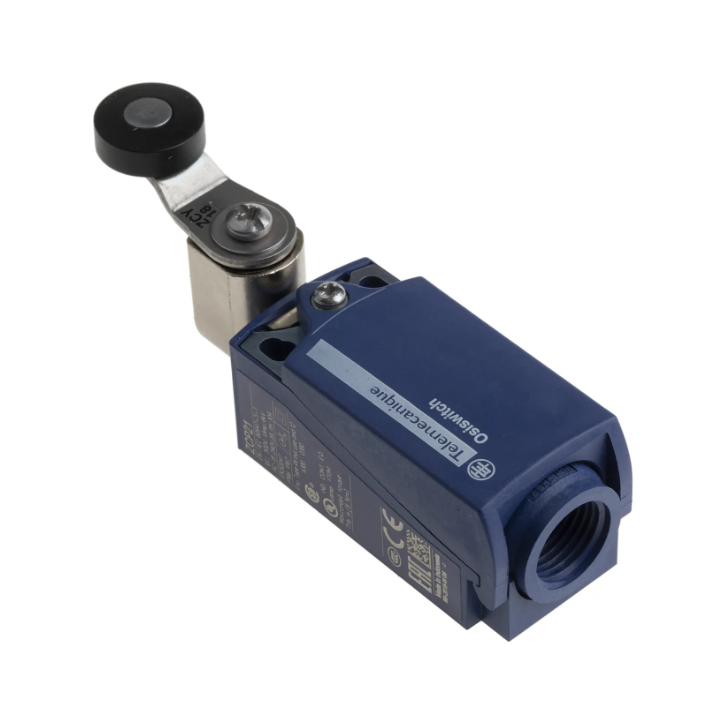

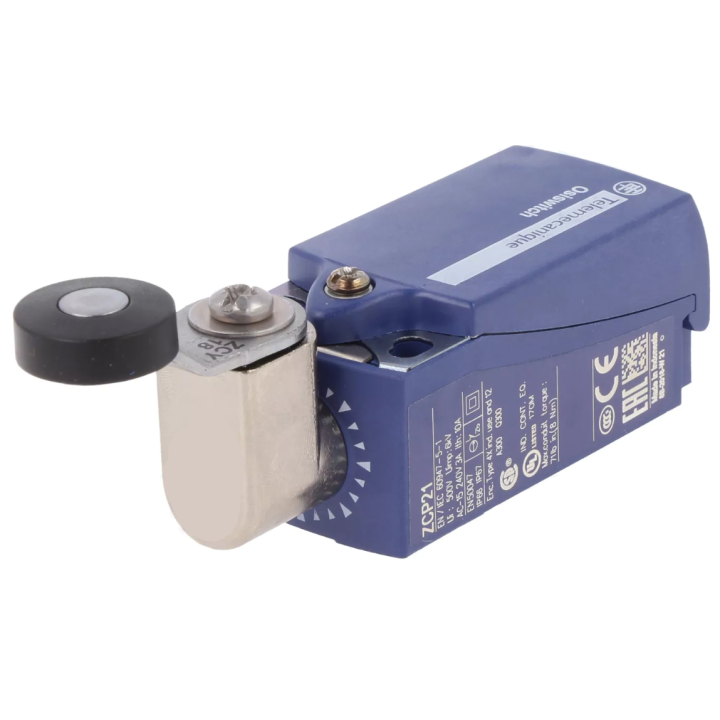

Schneider - interrupteur de position - XCKP - levier à galet - 1 O plus 1 F - Réf : XCKP2118P16
SCHXCKP2118P16
-
XCKP2118P16
-
3389110201888
-
Schneider - Interrupteur de position XCKP (Réf : XCKP2118P16)
L'interrupteur de position XCKP2118P16 de la gamme Telemecanique Sensors de Schneider Electric est un capteur de fin de course hautement performant, conçu pour des applications industrielles exigeantes. Ce modèle est particulièrement adapté pour des environnements nécessitant une détection fiable de la position d'un mécanisme ou d'une machine.
Ce modèle est équipé de 1 contact normalement ouvert (1NO) et 1 contact normalement fermé (1NC), offrant une polyvalence dans les applications où différents types de signaux de position sont requis.
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 2 300 références produits en stock permanant
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
Schneider - interrupteur de position - XCKP - levier à galet - 1 O plus 1 F - Réf : XCKP2118P16
Raccordement électrique : Le produit dispose de bornes à vis-étrier qui permettent de fixer les fils électriques. La capacité de serrage est adaptée pour des câbles de 0,34 mm² à 1,5 mm².
Entrée de câble : Le boîtier dispose de 1 entrée filetée avec un presse-étoupe M16 x 1,5, permettant d'introduire un câble dont le diamètre extérieur est compris entre 4 mm et 8 mm.
| Catégorie | Caractéristiques |
|---|---|
| Gamme de produits | OsiSense XC |
| Nom de gamme | Format standard |
| Fonction produit | Commutateur de fin de course |
| Nom abrégé de l'appareil | XCKP |
| Forme du capteur | Forme compact A conforme à CENELEC EN 50047 |
| Type de carter | Fixe |
| Type de tête | Tête rotative |
| Matière | Plastique |
| Matière du corps | Plastique |
| Matière de la tête | Zamak |
| Mode de fixation | Par le corps |
| Mouvement tête de commande | Tournant |
| Type d'unité de commande | Levier à galet à rappel thermoplastique |
| Type d'approche | Approche latérale 2 directions |
| Nombre de pôles | 2 |
| Description des contacts | 1 O + 1 F |
| Fonctionnement des contacts | À action brusque |
| Voies | 24/40 mm |
| Mouvement d'attaque | Avec came 30° |
| Raccordement électrique | Bornier à vis-étrier, capacité de serrage: 1 x 0,34 à 2 x 1,5 mm² |
| Entrée de câble | 1 entrée filetée pour presse-étoupe M16 x 1,5, diamètre extérieur du câble: 4 à 8 mm |
| Forme d'isolation entre contacts | Zb |
| Ouverture positive | Avec |
| Couple minimum pour ouverture positive | 0.25 N.m |
| Couple minimal d'actionnement | 0.1 N.m |
| Vitesse d'attaque maximale | 1,5 m/s |
| Précision de répétition | 0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération |
| Désignation code des contacts | A300, AC-15 (Ue = 240 V, Ie = 0,125 A), Ithe = 10 A, conforme à EN/IEC 60947-5-1 appendix AQ300, DC-13 (Ue = 250 V, Ie = 0,27 A) conforme à EN/IEC 60947-5-1 appendix A |
| Tension assignée d'isolement [Ui] | 300 V, conforme à CSA C22.2 No 14500, niveau de pollution 3 conforme à IEC 60947-1, 300 V conforme à UL 508 |
| Résistance entre bornes | |
| Tension assignée de tenue aux chocs [Uimp] | 6 kV conforme à IEC 606646 kV conforme à IEC 60947-1 |
| Protection contre les courts-circuits | 10 A par gG cartouche fusible |
| Durée de vie électrique | 5 000 000 cycles, DC-13, 120 V, 4 W, cadence de fonctionnement: 5 000 000 cycles, DC-13, 24 V, 10 W, cadence de fonctionnement: 5 000 000 cycles, DC-13, 48 V, 7 W |
| Durée de vie mécanique | 10 000 000 cycles |
| Dimensions (L x H x P) | 31 mm x 65 mm x 30 mm |
| Poids | 0.135 kg |
| Description des bornes ISO n°1 | (21-22) NC (13-14) NO |
| Tenue aux chocs mécaniques | 50 gn (durée = 11 ms) conforme à IEC 60068-2-27 |
| Tenue aux vibrations | 25 gn (f = 10 à 500 Hz) conforme à IEC 60068-2-6 |
| Degré de protection IP | IP66 conforme à IEC 60529, IP67 conforme à IEC 60529 |
| Tenue aux chocs IK | IK04 conforme à EN 50102 |
| Classe de protection contre les chocs électriques | Classe II conforme à IEC 61140, Classe II conforme à NF C 20-030 |
| Température de fonctionnement | -25 °C à 70 °C |
| Température ambiante pour le stockage | -40 °C à 70 °C |
| Traitement de protection | TC |
| Certifications du produit | CSA, CCC, UL |
| Normes | CSA C22.2 No 14, IEC 60204-1, UL 508, EN 60947-5-1, EN 60204-1, IEC 60947-5-1 |
| Période | 18 mois |
| Statut environnemental | Produit Green Premium, RoHS (code date : Année, Semaine) |
Cet interrupteur de fin de course compact XCKP (conforme à la norme CENELEC EN 50047) est équipé d’un levier à galet thermoplastique avec une piste de 20/36 mm et un corps en plastique. Il dispose d'un corps thermoplastique à double isolation et d’une conception modulaire qui facilite la maintenance. Résistant aux chocs (IP66) et aux impacts (IK04), cet interrupteur est parfaitement adapté aux environnements industriels exigeants. Il se fixe directement sur la machine grâce à son corps, et sa durabilité électrique est de 5 millions de cycles en catégorie DC-13. Conformément aux normes CCC, EN/IEC 60947-5-1, CSA C22.2 No.14, EN/IEC 60204-1, et UL 508, cet interrupteur offre une grande fiabilité. Il est compatible avec la gamme de têtes XCK, permettant un remplacement facile en cas de dommage. Sa conception modulaire permet des modifications tardives, comme le changement du type de connexion ou de tête, offrant ainsi une flexibilité d’utilisation.
SCHXCKP2118P16
3389110201888
Caractéristiques
- Poids
- 135g
