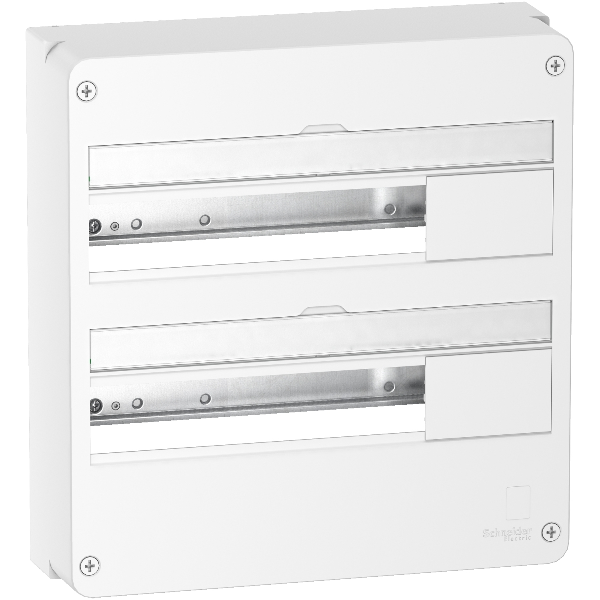

Schneider - Resi9 - coffret 18M - 2R - Réf : R9H18402

 

 

 Ajouter au panier | 46,90 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte

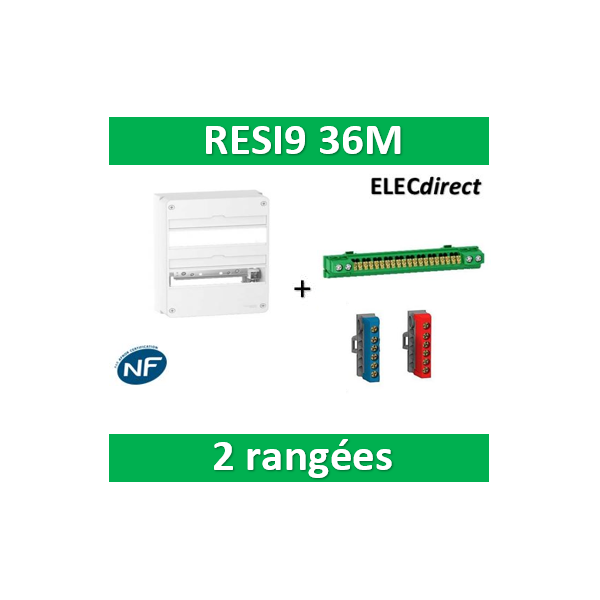

Resi9 - Coffret en saillie Blanc (RAL 9003)- 2 rangées de 18 modules
Compatible avec les équipements Schneider XE.
Ce coffret Resi9 2 rangées de 18 modules peut recevoir une porte blanche Réf: R9H18422 ou transparente Réf: R9H18426.
Il s'intègre parfaitement sur la goulotte GTL Réf: R9HKT18 et sur la réhausse Réf: R9H18759.
Possibilité de rajouter des obturateurs Réf: R9H13387 et des borniers Phase et Neutre référence : R9H13405  ou  R9H13411 ou encore un lot de deux borniers de phase (gris/noir) Réf: R9H13411P.

Description produit complète
Resi9 - Coffret en saillie Blanc (RAL 9003) - 2 rangées de 18 modules
• Ce coffret de répartition sans porte est conçu pour une installation murale en saillie. De couleur blanche RAL 9003, il dispose de 2 rangées de 18 modules et accepte un courant assigné de 90 A. Il intègre des borniers de terre, de phase et de neutre pour une distribution électrique structurée. Entraxe entre rail DIN 125mm pour peigne XE référence R9EXV ou peigne XP référence R9PXV.

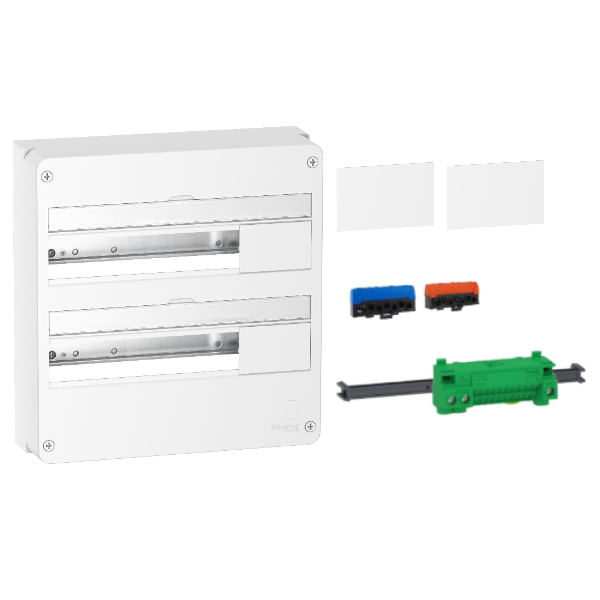

  Composition

  - 1 × kit de marquage
  - 2 × plaques d’obturation
  - 1 × support de bloc terminal
  - 1 × bornier de terre
  - 2 × borniers réf. R9H13411 (1 phase + 1 neutre)
  - 2 × rails DIN
  - 1 × couvercle avant
  - 2 × protections d’étiquette
  - 1 × étiquette avec inscription

  Conformité

  - Normes : CEI 60670-1 / CEI 60670-24
  - Certifications : CE

• Dimensions et poids

  - Largeur : 357 mm
  - Hauteur : 375 mm
  - Profondeur : 108 mm
  - Profondeur intérieure : 106 mm
  - Poids net : 1 710 g
Caractéristiques
Gamme	Resi9
Nom du produit	Resi9 CX
Type de produit ou équipement	Enveloppe
Type de coffret	Coffret de répartition
Nombre de modules 18 mm par rangée	18
Équipements fournis	1 × kit de marquage 1 × support bornier 2 × plaques d’obturation 1 × bornier de terre 2 × borniers phase et neutre 1 × couvercle avant 2 × rails DIN 2 × protections d’étiquette 1 × étiquette avec inscription
Type de porte	Sans
Couleur	Enveloppe : blanc (RAL 9003)
Installation du coffret	Saillie
Nombre de rangées horizontales	2
Courant nominal [In]	90 A conforme à CEI 60670
Type de rail	DIN
Compatibilité répartiteur / peigne / JdB	Compatible XE
Nombre de borniers	1 terre (24 sortants) / 2 phase-neutre (7 sortants)
Départs du bornier répartiteur	Terre : 6 × 25 mm² + 22 × 4 mm² Phase / neutre : 1 × 35 mm² + 6 × 16 mm²
Matière du coffret	Matériau auto-extinguible
Tenue au feu	750 °C conforme EN/IEC 60695-2-11
Degré de protection IP	IP30 sans porte / IP40 avec porte
Tenue aux chocs IK	IK08 conforme EN 50102 / CEI 62262
Température de fonctionnement	-15…60 °C
Pays cible	France
Détails du produit
• Marque
  Schneider Electric
• Référence
  SCHR9H18402
• EAN13
  3606480927966
Fiche technique
• Nombre de modules
  18 modules
• Nombre de rangées
  2 rangées
• Référence fabricant
  R9H18402
Documents
Notice
Notice coffret Resi9
 Télécharger (4.84MB)
Avis clients

4,8/5
★ ★ ★ ★ ★
basé sur 4 avis vérifiés
Patrick L.
★ ★ ★ ★ ★ 5/5
conforme a mon attente
Publié le 19/03/2025
Anonymous A.
★ ★ ★ ★ ☆ 4/5
Conforme à la description dommage qu’il n’y ai pas un bornier terre avec une section en plus sinon parfait
Publié le 04/05/2024
Anonymous A.
★ ★ ★ ★ ★ 5/5
Conforme à ma commande
Publié le 19/02/2023
Anonymous A.
★ ★ ★ ★ ★ 5/5
Ce coffret me permet d'avoir de la réserve pour des extensions éventuelles.
Publié le 28/07/2022
