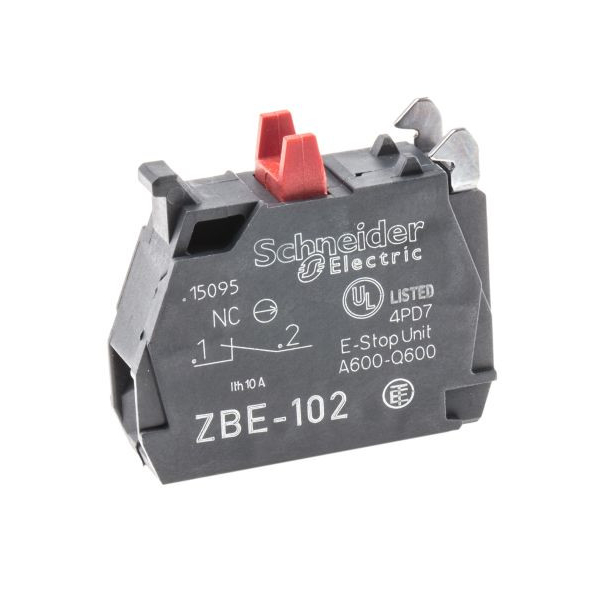

Harmony bloc contact pour bouton - ZBE Ø22 - 1O - ZBE102

  • Produit phare
-
SCHZBE102
-
ZBE102
-
3389110089486
-
(3)

Harmony bloc contact pour bouton - ZBE Ø22 - 1O - ZBE102

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Harmony bloc contact pour bouton - ZBE Ø22 - 1O - ZBE102



Caractéristiques principales :

  • Gamme de produits : Harmony XB4 / Harmony XB5
  • Type de produit ou de composant : Bloc de contacts
  • Nom abrégé d'appareil : ZBE
  • Vente par quantité indivisible : 5
  • Degré de protection ip : IP20 conformément à IEC 60529
  • Description des contacts : 1 ''O''
  • Fonctionnement des contacts : À action dépendante
  • Type du bloc de contact : Unique
  • Utilisation des contacts : Contacts standards
  • Mode de raccordement : Borniers à vis-étrier : = 1 x 0,22 mm² sans embout conformément à EN 60947-1

Caractéristiques complémentaires :

  • Description des bornes iso n°1 : (11-12)NC
  • Masse du produit : 0.011 kg
  • Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
  • Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 4.3 mm (course totale)
  • Force d'actionnement : 2 N (état électrique modifié par ''O'')
  • Durée de vie mécanique : 5000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : < 10exp(-7) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
  • Montage du bloc : Montage avant
  • Information complémentaire : Montage sur l'embase du bouton-poussoir
SCHZBE102
3389110089486

Fiche technique

Type Commandes et voyants
Contact

Caractéristiques

Poids
11g
