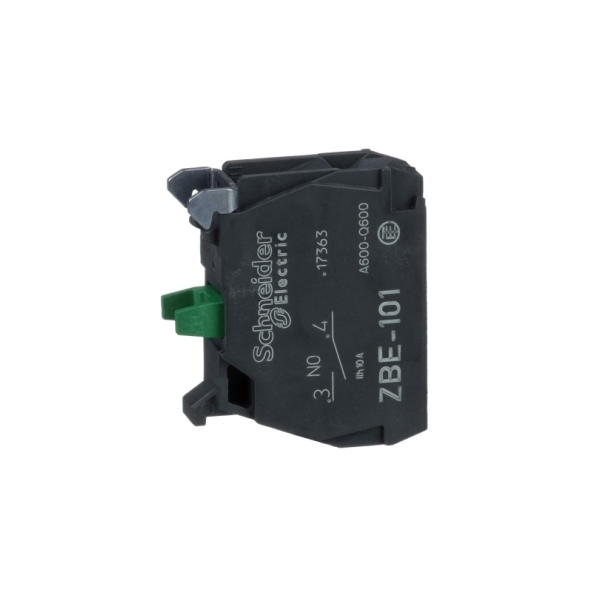

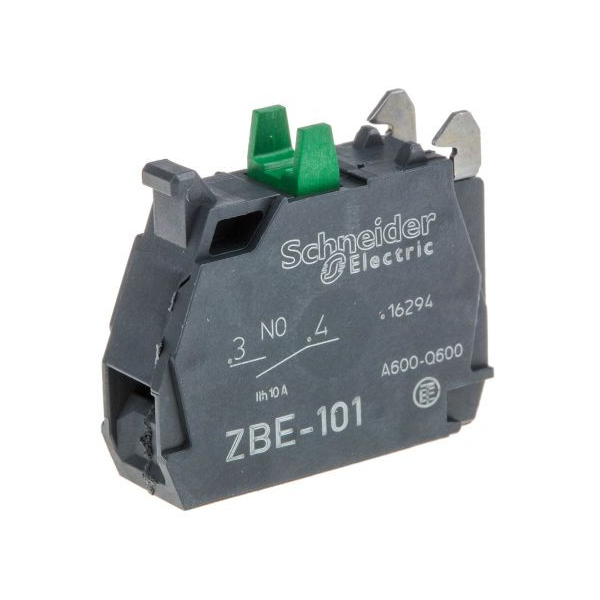

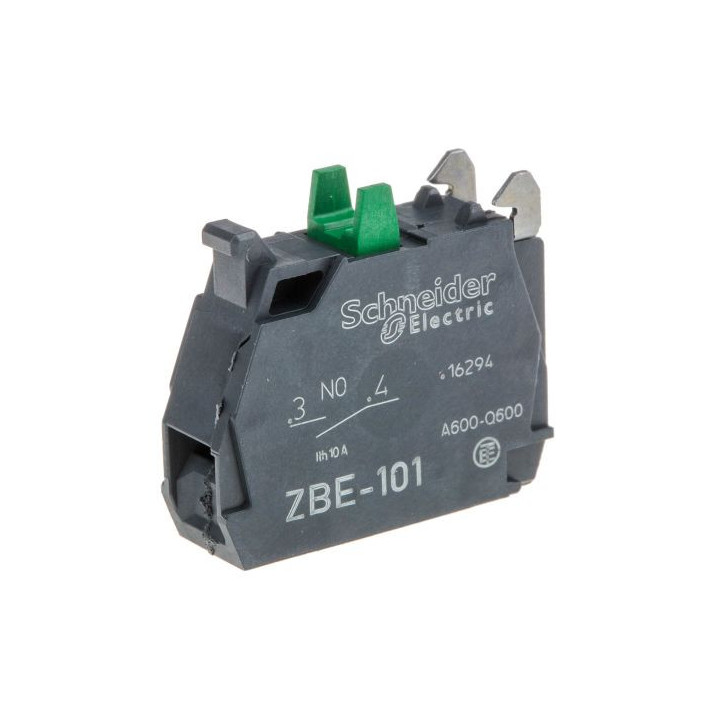

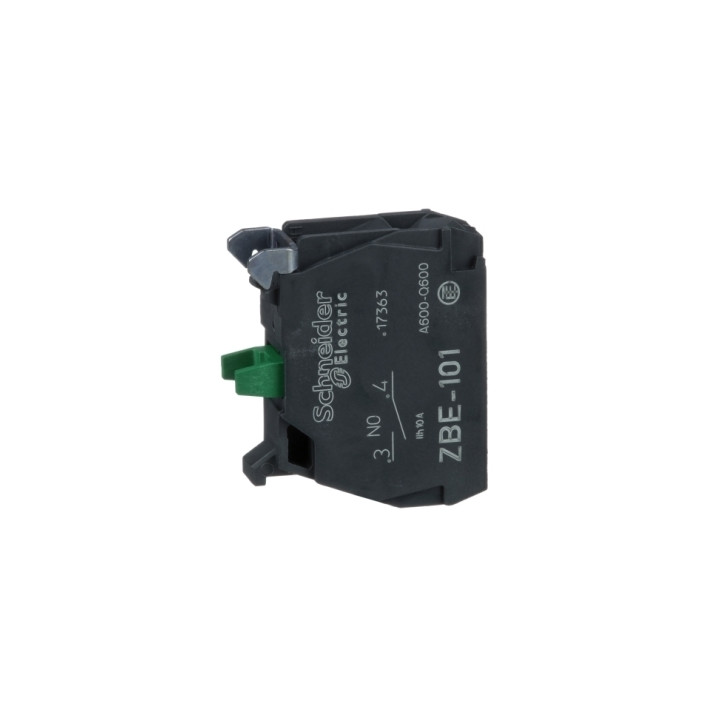

Harmony Bloc Contact Pour Bouton - ZBE Ø22 - 1F - ZBE101

  • Produit phare
-
SCHZBE101
-
ZBE101
-
3389110089479
-

Harmony Bloc Contact Pour Bouton - ZBE Ø22 - 1F - ZBE101

2,45 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Harmony Bloc Contact Pour Bouton - ZBE Ø22 - 1F - ZBE101



Caractéristiques générales :

  • Gamme de produits :
    • Harmony XB4
    • Harmony XB5
  • Type de produit ou de composant : Bloc de contacts
  • Nom abrégé d'appareil : ZBE
  • Degré de protection ip : IP20 conformément à IEC 60529
  • Description des contacts : 1 "F"
  • Fonctionnement des contacts : À action dépendante
  • Type du bloc de contact : Unique
  • Utilisation des contacts : Contacts standards
  • Mode de raccordement : Borniers à vis-étrier :
    •
    • Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1

Caractéristiques produit :

  • Description des bornes iso n°1 : (13-14)NO
  • Ouverture positive : Sans ouverture positive
  • Course d'actionnement :
    • 2.6 mm (état électrique modifié par ''F'')
    • 4.3 mm (course totale)
  • Force d'actionnement : 2.3 N (état électrique modifié par ''F'')
  • Couple de fonctionnement : 0.05 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 5000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis :
    • Transversal cruciforme Philips n° 1
    • Transversal pozidriv N°1
    • Perforé plat Ø 4 mm
    • Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • Courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • Tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • Tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • Courant assigné d'emploi :
    • 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1
    • 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1
    • 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    • 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique :
    • 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    • 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    • 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    • 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    • 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : < 10exp(-7) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
  • Montage du bloc : Montage avant
  • Information complémentaire : Montage sur l'embase du bouton-poussoir
  • Poids (kg) : 0.011
SCHZBE101
3389110089479

Fiche technique

Type Commandes et voyants
Contact

Caractéristiques

Poids
11g
