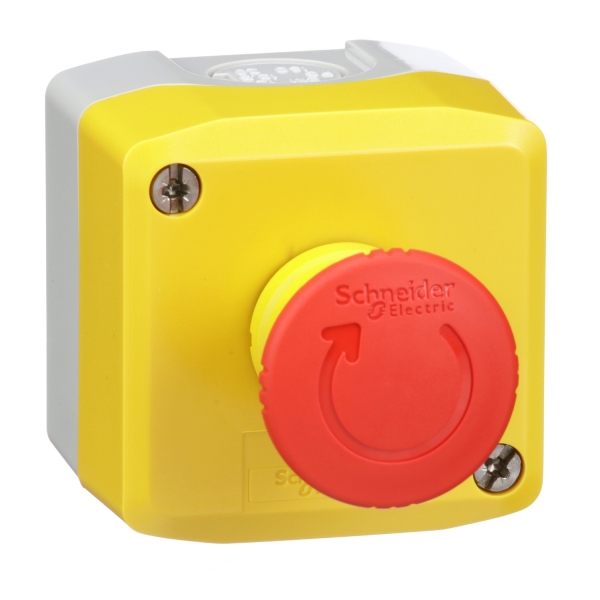

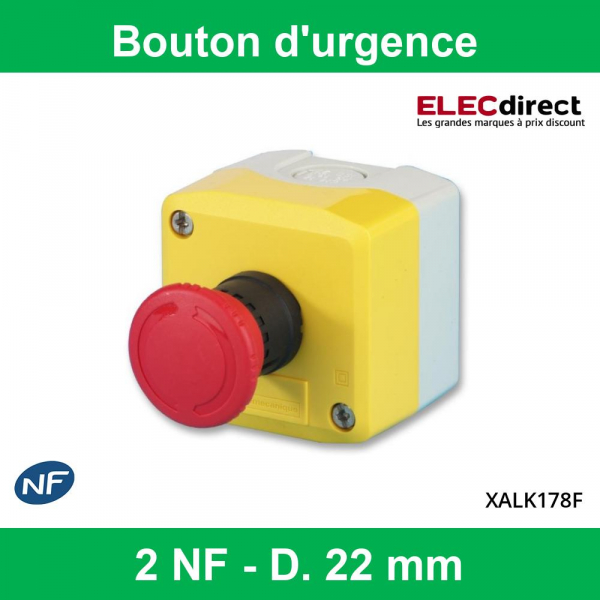

Schneider - boite jaune arrêt urgence rouge - pousser tourner - XALK178F - 2NF Fermés au repos - Ø40 - XALK178F

SCHXALK178F
XALK178F
3389110113648
Schneider
24,42 €
TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

  • Description courte

    Schneider - boite jaune arrêt urgence rouge - pousser tourner - XALK178F - 2NF Fermés au repos - Ø40 - XALK178F

    Le bouton d'arrêt d'urgence Schneider - Harmony (Réf : XALK178F) assure la sécurité des installations. Ce bouton coup de poing de la gamme Harmony XALK, associé à une bobine MX protégée par un disjoncteur de 2A, est livré complet avec :

    • Bloc de contacts 2NF (deux contacts normalement fermés)
    • Tête de bouton coup de poing de Ø40 mm
    • Bague de serrage pour la tête de bouton

    Avec une étanchéité IP66 et des dimensions de 68 x 68 x 53 mm, il se monte facilement en saillie. De plus, il dispose de deux pré-perçages pour presse-étoupes aux normes PG 13,5 ou ISO M20, comme le presse-étoupe Legrand 098003, avec une capacité de serrage de câbles jusqu'à 12 mm.

  • Description produit complète

    Schneider - boite jaune arrêt urgence rouge - pousser tourner - 2O - Ø40 - XALK178F



      Harmony XALK
    Fonction produit Poste de commande complet
    Nom abrégé de l'appareil XALK
    Destination du produit Pour unités de signalisation et de contrôle XB5 Ø 22 mm
    Application de la boîte pendante Fonction d'arrêt d'urgence
    Fonction coupure d'urgence
    Couleur de la base du boîtier Gris clair RAL 7035
    Couleur du capot Jaune RAL 1021
    Matière Polycarbonate
    Profil du dispositif de commande 1 bouton-poussoir coup de poing
    Description des opérateurs Rouge sans repérage
    Remise à zéro Tourner pour déverrouiller
    Composition de la boite de commande 1 bouton-poussoir Ø 40 mm coup de poing, rouge - 1 "O" + 1 "F" non marqué
    Fonctionnement des contacts À action dépendante

    Complémentaires

    Entrée de câble 1 masque pour entrée de câble 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20
    Poids 0.194 kg
    Tenue au nettoyage haute pression 7000000 Paà 55 °C, 0,1 m
    Ouverture positive Avec conformément à EN/IEC 60947-5-1 appendix K
    Course d'actionnement 1.5 mm état électrique modifié par "O"
    2.6 mm état électrique modifié par "F"
    4.3 mm course totale
    Force d'actionnement 44 N état électrique modifié par "O" + "F"
    Durée de vie mécanique 300000 cycle
    Mode de raccordement Borniers à vis-étrier Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
    Couple de serrage 0.8 1.2 N.m conformément à EN/IEC 60947-1
    Forme de la tête de vis Transversal cruciforme Philips n° 1
    Transversal pozidriv N°1
    Perforé plat Ø 4 mm
    Perforé plat Ø 5,5 mm
    Matériau des contacts Alliage d'argent (Ag/Ni)
    Protection contre les courts-circuits 10 A cartouche fusible, gG conformément à EN/IEC 60947-5-1
    [Ith] courant thermique conventionnel 10 A conformément à EN/IEC 60947-5-1
    [Ui] tension assignée d'isolement 600 V, niveau de pollution: 3 conformément à EN/IEC 60947-1
    [Uimp] tension assignée de tenue aux chocs 6 kV conformément à EN/IEC 60947-1
    [Ie] courant assigné d'emploi 0,125à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1
    0,25à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1
    0.1 Aà 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    0.27 Aà 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    0.55 Aà 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1
    1.2 Aà 600 V AC-15, A600 conformément à EN/IEC 60947-5-1
    Durée de vie électrique 1000000 cycle AC-15à 2 A 230 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15à 0,125 120 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15à 4 A 24 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13à 0.2 A 110 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13à 0.5 A 24 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    Fiabilité électrique IEC 60947-5-4 < 10exp(-8)à 17 V et 5 mA conformément à EN/IEC 60947-5-4
    < 10exp(-6)à 5 V et 1 mA conformément à EN/IEC 60947-5-4

    Environnement

    Traitement de protection TH
    Température ambiante pour le stockage -40 70 °C
    Température de fonctionnement -40 70 °C
    Catégorie de surtension Classe II conformément à IEC 60536
    Degré de protection IP IP69
    IP67
    IP66 conformément à IEC 60529
    IP69K
    Tenue à l'environnement NEMA NEMA 13
    NEMA 4X
    Tenue aux chocs IK IK03 conformément à EN 50102
    Normes EN/IEC 60947-5-4
    IEC 60364-5-53
    EN/ISO 13850
    UL 508
    EN/IEC 60947-1
    EN/IEC 60204-1
    EN/IEC 60947-5-1
    CSA C22.2 No 14
    JIS C 4520
    EN/IEC 60947-5-5
    Certifications du produit CSA
    Listé UL
    Tenue aux vibrations 5 gn (f = 12 500 Hz) conformément à IEC 60068-2-6
    Tenue aux chocs mécaniques 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27

    Fiche technique

    Type Commandes et voyants
    Boite à bouton XB
    Type Commandes et voyants
    Arrêt d'urgence
    Référence fabricant
    XALK178F

    Caractéristiques

    Poids
    182g
