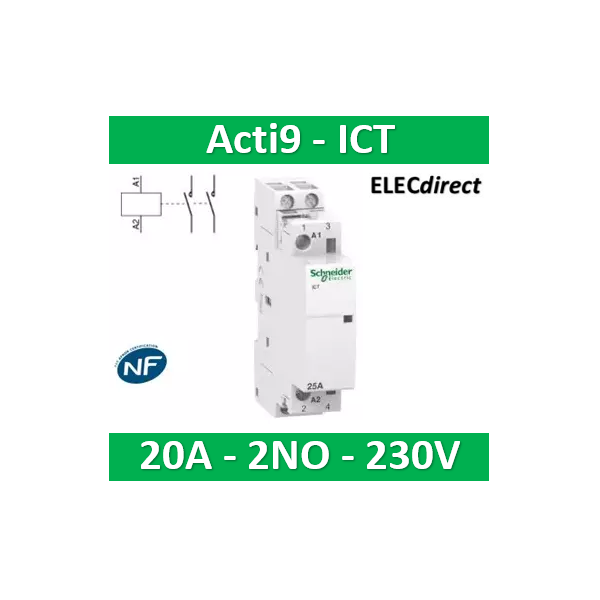

Schneider - Acti9, iCT contacteur 20A 2NO 230...240VCA 50Hz - A9C22722

Schneider - Acti9, iCT contacteur 20A 2NO 230...240VCA 50Hz - A9C22722

Principales
Gamme Acti 9
Nom du produit Acti 9 iCT
Fonction produit Contacteur
Nom abrégé de l'appareil ICT
Fonction de l appareil Moteur-chauffage-éclairage
Description des pôles 2P
Composition des pôles 2F
Type de réseau CA
Catégorie d'emploi AC-1 conforme à EN 60947-4-1
AC-3 conforme à EN 60947-4-1
AC-7A conforme à EN 61095
AC-7A conforme à IEC 1095
Type de commande Contrôle à distance
Tension circuit de commande 230...240 V CA 50 Hz
Complémentaires
[Ie] courant assigné d'emploi 20 A AC-7A
Fréquence du réseau 50 Hz
[Ue] tension assignée d'emploi 250 V CA 50 Hz
Puissance maximum 1.2 W 250 V AC
[Ui] tension assignée d'isolement 500 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs2.5 kV
Type de signal de commande Maintenu
Fréquence de commutation 100 Commutations/Jour
Signalisation locale Indicateur d'action
Consommation moyenne au maintien en VA 2.7 VA 2
Consommation moyenne à l'appel en VA 9.2 VA
Mode d'installation Encliquetable
Support de montage Rail DIN symétrique 35 mm
Pas de 9 mm 2
Hauteur 81 mm
Largeur 18 mm
Profondeur 68 mm
Couleur Blanc
Durée de vie électrique 200000 cycle CA 50 Hz conforme à EN 61095
200000 cycle CA 50 Hz conforme à IEC 1095
Mode de raccordement Télécommande : 2 bornes type tunnel 1,5 mm² pour rigide câble(s)
Circuit de puissance : 1 bornes type tunnel 1 4 mm² pour souple câble(s)
Circuit de puissance : 1 bornes type tunnel 1,5 6 mm² pour rigide câble(s)
Télécommande : 1 bornes type tunnel 1,5 2,5 mm² pour rigide câble(s)
Télécommande : 2 bornes type tunnel 1,5 2,5 mm² pour souple câble(s)
Couple de serrage Télécommande : 0.8 N.m
Circuit de puissance : 0.8 N.m
Accessoires associés IACTs
Environnement
Normes EN 61095
IEC 1095
Intensité sonore 30 dB
Dissipation thermique 0.9 W à 50/60 Hz
Degré de protection IP IP20
Degré de pollution 2
Tropicalisation 22
conforme à IEC 60068-1
Humidité relative 95 % (55 °C)
Altitude de fonctionnement 2000 m
Température de fonctionnement -5 60 °C
Température ambiante pour le
stockage
-40 70 °C
