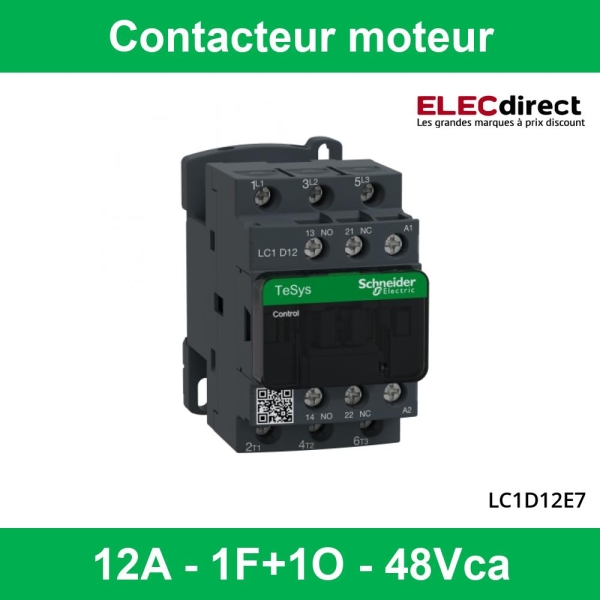

Schneider Tesys - Contacteur moteur - 12A - 1F+1O - 48Vca - Réf : LC1D12E7

 

 

 Ajouter au panier | 23,26 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte

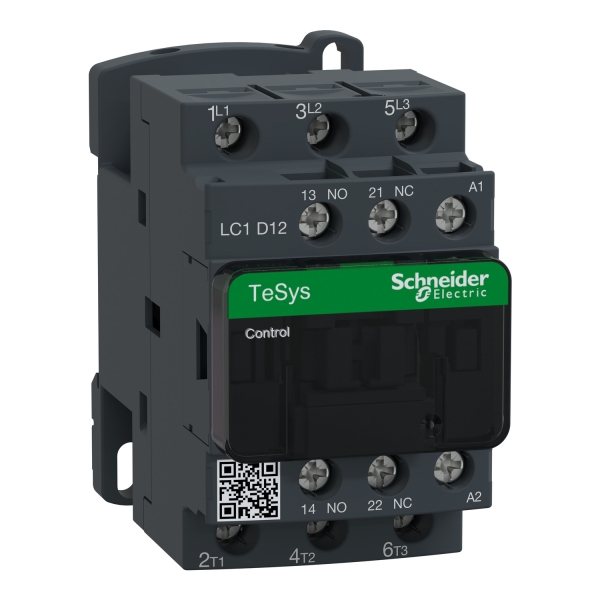

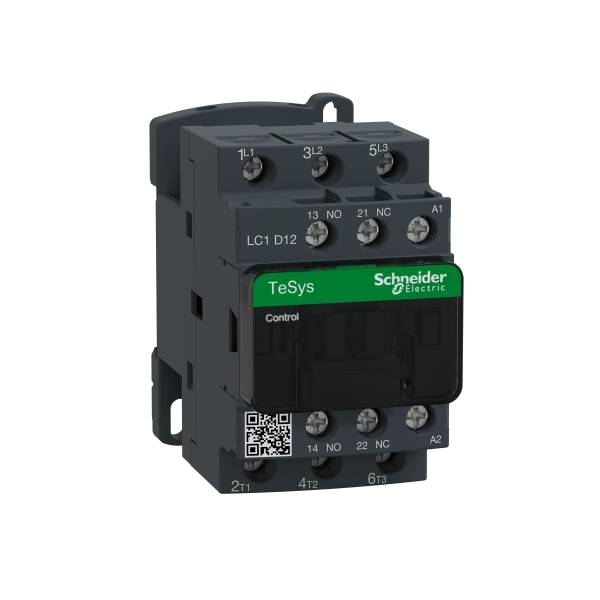

Le contacteur Schneider TeSys Deca LC1D12E7 est un modèle tripolaire (3P) destiné à la commande de moteurs et de charges résistives jusqu’à 5,5 kW sous 400 V (AC-3).
Il fonctionne avec une bobine 48 V AC 50/60 Hz et intègre 1 contact NO + 1 contact NF avec contact miroir pour les applications de sécurité.
Montage sur rail DIN ou platine. Conforme aux principales normes industrielles.
• 3 pôles (3 NO)
• Courant : 12 A (AC-3 à 440 V)
• Catégories : AC-1, AC-3, AC-3e, AC-4
• Contacts auxiliaires : 1 NO + 1 NF
• Commande : 48 V AC
• Indice de protection : IP20
• Température : -40 °C à +60 °C
Blocs auxiliaires compatibles : LADN11 et LADN22.

Description produit complète
Gamme de produit	TeSys Deca
Type de produit	Contacteur
Nom de l'appareil	LC1D
Application du contacteur	Commande moteur Charge résistive
Catégorie d'emploi	AC-4 AC-1 AC-3 AC-3e
Description des pôles	3P
[Ue] tension assignée d'emploi	Circuit de puissance : <= 690 V CA 25...400 Hz Circuit de puissance : <= 300 V CC
[Ie] courant assigné d'emploi	25 A (<60 °C) AC-1 12 A (<60 °C) AC-3 12 A (<60 °C) AC-3e
[Uc] Tension de commande	48 V CA 50/60 Hz
Puissance moteur (kW)	3 kW à 230 V (AC-3) 5,5 kW à 400 V (AC-3) 5,5 kW à 440 V (AC-3) 7,5 kW à 500 V (AC-3) 7,5 kW à 690 V (AC-3) 3,7 kW à 400 V (AC-4) 3 kW à 230 V (AC-3e) 5,5 kW à 400 V (AC-3e) 5,5 kW à 440 V (AC-3e) 7,5 kW à 500 V (AC-3e) 7,5 kW à 690 V (AC-3e)
Puissance moteur (HP)	0,5 hp à 115 V 2 hp à 230/240 V 3 hp à 200/208 V triphasé 3 hp à 230/240 V triphasé 7,5 hp à 460/480 V 10 hp à 575/600 V
Composition des contacts puissance	3 NO
[Ith] courant thermique	25 A (puissance) 10 A (signalisation)
Pouvoir d'enclenchement	250 A à 440 V (puissance) 140 A CA (signalisation) 250 A CC (signalisation)
Pouvoir de coupure	250 A à 440 V
[Icw] courant admissible	105 A / 10 s 210 A / 1 s 30 A / 10 min 61 A / 1 min 100 A / 1 s (signalisation) 120 A / 500 ms 140 A / 100 ms
Fusible associé	10 A gG (signalisation) 40 A gG type 1 25 A gG type 2
Puissance dissipée	0,36 W (AC-3) 1,56 W (AC-1) 0,36 W (AC-3e)
[Ui] tension d'isolement	690 V (IEC) 600 V (UL/CSA)
Catégorie de surtension	III
Degré de pollution	3
[Uimp] tenue aux chocs	6 kV
Durée de vie mécanique	15 millions de cycles
Durée de vie électrique	2 Mcycles (AC-3) 0,8 Mcycles (AC-1) 2 Mcycles (AC-3e)
Type de commande	AC 50/60 Hz
Puissance bobine	70 VA appel 7 à 7,5 VA maintien
Temps de fonctionnement	12...22 ms fermeture 4...19 ms ouverture
Mode de raccordement	Borniers à vis-étrier
Couple de serrage	1,7 N.m
Contacts auxiliaires	1 NO + 1 NF (contact miroir)
Support de montage	Rail DIN / platine
Indice de protection	IP20
Température de fonctionnement	-40…60 °C (70 °C avec déclassement)
Normes	IEC 60947 EN 60947 UL CSA CCC EAC
Détails du produit
• Marque
  Schneider
• Référence
  SCHLC1D12E7
• EAN13
  3389110349191
Fiche technique
• Gamme
  Contacteur LC1D
• Type Contacteurs
  Tension de commande 48V
• Intensité
  12A
• Référence fabricant
  LC1D12E7
Documents
Notice
Notice - TeSys LC1D
 Télécharger (542.06KB)
Fiche Technique
FT - LC1D12E7
 Télécharger (422.98KB)
