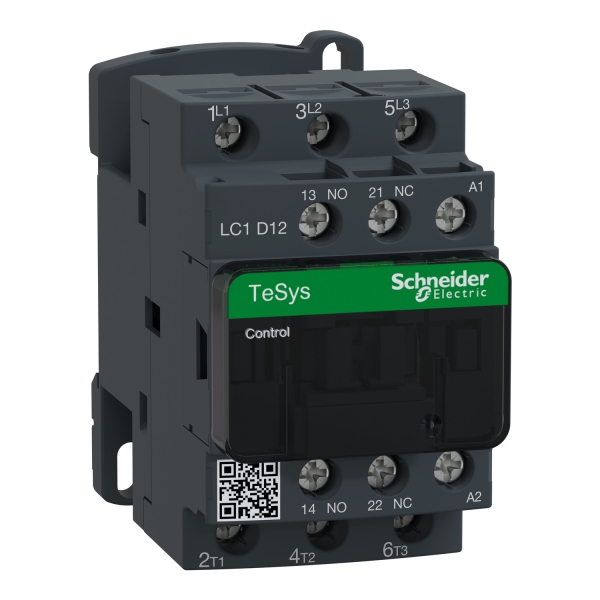

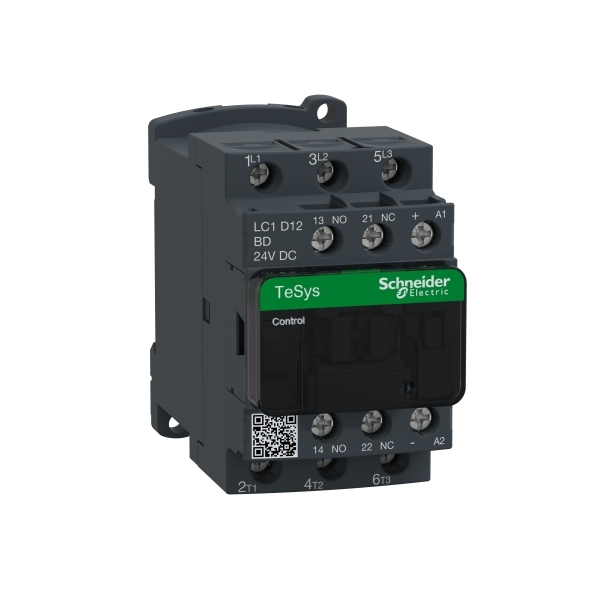

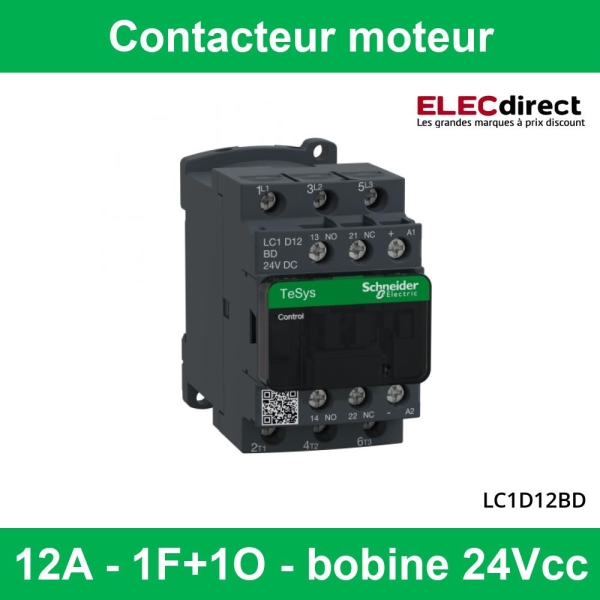

Schneider TeSys - contacteur moteur - 12A - 1F + 1O - bobine 24Vcc - Réf : LC1D12BD

 

 

 Ajouter au panier | 37,50 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Le contacteur Schneider TeSys Deca LC1D12BD est un modèle tripolaire (3P) conçu pour la commande de moteurs jusqu’à 5,5 kW sous 400 V en AC-3, ainsi que pour les charges résistives.
Il fonctionne avec une bobine 24 V DC et intègre 1 contact NO + 1 contact NF avec contact miroir pour les applications de sécurité.
Compact, il se monte sur rail DIN ou platine et convient aux systèmes de commande nécessitant une bobine en courant continu. Il dispose d’un dispositif de suppression intégré et répond aux principales normes industrielles.
• 3 pôles (3 NO)
• Courant : 12 A (AC-3 à 440 V)
• Catégories : AC-1, AC-3, AC-3e, AC-4
• Contacts auxiliaires : 1 NO + 1 NF
• Commande : 24 V DC
• Puissance moteur jusqu’à 5,5 kW à 400 V
• Suppresseur intégré
• Indice de protection : IP20
• Température de fonctionnement : -40 °C à +60 °C
Blocs auxiliaires compatibles : LADN11 et LADN22.

Description produit complète
Gamme de produit	TeSys Deca
Type de produit ou équipement	Contacteur
Nom de l'appareil	LC1D
Application du contacteur	Charge résistive Commande moteur
Catégorie d'emploi	AC-1 AC-4 AC-3 AC-3e
Description des pôles	3P
[Ue] tension assignée d'emploi	Circuit de puissance : <= 690 V CA 25...400 Hz Circuit de puissance : <= 300 V CC
[Ie] courant assigné d'emploi	25 A (at <60 °C) at <= 440 V CA AC-1 for circuit de puissance 12 A (at <60 °C) at <= 440 V CA AC-3 for circuit de puissance 12 A (at <60 °C) at <= 440 V CA AC-3e for circuit de puissance
[Uc] Tension de contrôle de commande	24 V CC
Puissance moteur kW	3 kW at 220...230 V CA 50/60 Hz (AC-3) 5,5 kW at 380...400 V CA 50/60 Hz (AC-3) 5,5 kW at 415...440 V CA 50/60 Hz (AC-3) 7,5 kW at 500 V CA 50/60 Hz (AC-3) 7,5 kW at 660...690 V CA 50/60 Hz (AC-3) 3,7 kW at 400 V CA 50/60 Hz (AC-4) 3 kW at 220...230 V CA 50/60 Hz (AC-3e) 5,5 kW at 380...400 V CA 50/60 Hz (AC-3e) 5,5 kW at 415...440 V CA 50/60 Hz (AC-3e) 7,5 kW at 500 V CA 50/60 Hz (AC-3e) 7,5 kW at 660...690 V CA 50/60 Hz (AC-3e)
Puissance moteur HP (UL / CSA)	0,5 hp at 115 V CA 50/60 Hz for monophasé motors 2 hp at 230/240 V CA 50/60 Hz for monophasé motors 3 hp at 200/208 V CA 50/60 Hz for 3 phases motors 3 hp at 230/240 V CA 50/60 Hz for 3 phases motors 7,5 hp at 460/480 V CA 50/60 Hz for 3 phases motors 10 hp at 575/600 V CA 50/60 Hz for 3 phases motors
Code de compatibilité	LC1D
Composition des contacts pôle puissance	3 NO
Fréquence	Avec
[Ith] courant thermique conventionnel	25 A (à 60 °C) pour circuit de puissance 10 A (à 60 °C) pour circuit de signalisation
Pouvoir nominal d'enclenchement Irms	250 A at 440 V for circuit de puissance conforming to CEI 60947 140 A CA for circuit de signalisation conforming to CEI 60947-5-1 250 A CC for circuit de signalisation conforming to CEI 60947-5-1
Pouvoir assigné de coupure	250 A at 440 V for circuit de puissance conforming to CEI 60947
[Icw] courant assigné de courte durée admissible	105 A 40 °C - 10 s pour circuit de puissance 210 A 40 °C - 1 s pour circuit de puissance 30 A 40 °C - 10 min pour circuit de puissance 61 A 40 °C - 1 min pour circuit de puissance 100 A - 1 s pour circuit de signalisation 120 A - 500 ms pour circuit de signalisation 140 A - 100 ms pour circuit de signalisation
Calibre du fusible à associer	10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1 40 A gG à <= 690 V coordination type 1 pour circuit de puissance 25 A gG à <= 690 V coordination type 2 pour circuit de puissance
Impédance moyenne	2,5 mOhm - Ith 25 A 50 Hz for circuit de puissance
Puissance dissipée par pôle	0,36 W AC-3 1,56 W AC-1 0,36 W AC-3e
[Ui] tension assignée d'isolement	Circuit de puissance : 690 V se conformer à CEI 60947-4-1 Circuit de puissance : 600 V CSA certifié Circuit de puissance : 600 V UL certifié Circuit de signalisation : 690 V se conformer à CEI 60947-1 Circuit de signalisation : 600 V CSA certifié Circuit de signalisation : 600 V UL certifié
Catégorie de surtension	III
Degré de pollution	3
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à CEI 60947
Niveau de fiabilité de sécurité	B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique	30 Mcycles
Durée de vie électrique	2 Mcycles 12 A AC-3 à Ue <= 440 V 0,8 Mcycles 25 A AC-1 à Ue <= 440 V 2 Mcycles 12 A AC-3e à Ue <= 440 V
Type de circuit de commande	CC standard
Technologie bobine	Avec appareil de suppression intégral
Plage de tension du circuit de commande	0,1 à 0,25 Uc (-40…70 °C): perte de niveau CC 0,7...1,25 Uc (-40…60 °C): opérationnel CC 1...1,25 Uc (60…70 °C): opérationnel CC
Puissance d'appel en W	5,4 W (à 20 °C)
Consommation moyenne au maintien en W	5,4 W à 20 °C
Temps de fonctionnement	63 ±15 % ms fermeture 20 ±20 % ms ouverture
Constante de temps	28 ms
Vitesse de commande maximale	3600 cyc/h à 60 °C
Mode de raccordement	Circuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans embout Circuit de puissance: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans embout Circuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec embout Circuit de puissance: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec embout Circuit de puissance: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans embout Circuit de puissance: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible sans embout Circuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: flexible sans embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: flexible avec embout Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: flexible avec embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans embout
Couple de serrage	Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2 Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2 Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2 Circuit de puissance :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2
Composition contact auxiliaire	1 NO + 1 NF
Type de contacts auxiliaires	type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1
Fréquence circuit signalisation	25...400 Hz
Tension de commutation minimale	17 V pour circuit de signalisation
Courant commuté minimum	5 mA pour circuit de signalisation
Résistance d'isolement	> 10 MOhm pour circuit de signalisation
Temps de non-chevauchement	1,5 ms sur désexcitation entre contact NF et NO 1,5 ms sur excitation entre contact NF et NO
Support de montage	Platine Rail
Normes	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 CEI 60947-4-1 CEI 60947-5-1 UL 60947-4-1 CEI 60335-1 :Clause 30.2 CEI 60335-2-40 :Annexe JJ UL 60335-2-40 :Annexe JJ CSA C22.2 No 60947-4-1
Certifications du produit	UL CCC CSA Marine UKCA EAC CB Scheme
Degré de protection IP	IP20 face avant se conformer à CEI 60529
Traitement de protection	TH se conformer à CEI 60068-2-30
Tenue climatique	se conformer à IACS E10 exposition à la chaleur humide se conformer à CEI 60947-1 Annexe Q catégorie D exposition à la chaleur humide
Température ambiante autour de l'appareil	-40…60 °C 60…70 °C avec déclassement
Altitude de fonctionnement	0...3000 m
Tenue au feu	850 °C se conformer à CEI 60695-2-1
Tenue à la flamme	V1 se conformer à UL 94
Tenue mécanique	Vibrations contacteur ouvert (2 Gn, 5 à 300 Hz) Vibrations contacteur fermé (4 Gn, 5...300 Hz) Chocs contacteur ouvert (10 Gn pour 11 ms) Chocs contacteur fermé (15 Gn pour 11 ms)
Détails du produit
• Marque
  Schneider
• Référence
  SCHLC1D12BD
• EAN13
  3389110353716
Fiche technique
• Gamme
  Contacteur LC1D
• Type Contacteurs
  Tension de commande 24V
• Intensité
  12A
• Référence fabricant
  LC1D12BD
Documents
Notice
Notice - TeSys LC1D
 Télécharger (542.06KB)
Fiche Technique
FT - LC1D12BD
 Télécharger (409.79KB)
