1/ Protection des circuits et des matériels



Si le courant dans les conducteurs, les appareils de commande et les matériels dépasse anormalement la valeur nominale fixée, il y a surintensité

- Surcharge : Elévation faible et prolongée du courant dans un circuit.

EX. trop d'appareils branchés sur le même circuit ou un moteur qui force de trop. Il y a échauffement lent des conducteurs et des appareils, d'où risque de détérioration.



- Court-circuit : Elévation brutale et très importante du courant dans un circuit.

EX. 2 points à des potentiels différents directement mis en contact. Le courant peut atteindre quelques milliers d'ampères, d'où destruction très rapide des conducteurs et risque d'incendie.



Les solutions :

Protection par cartouche fusible

ou disjoncteur magnétothermique



2/ Le disjoncteur



Définition : On appelle Disjoncteur un appareil mécanique de connexion capable :

- d'établir, de supporter et d'interrompre des courants dans les conditions normales du circuit.

- d'établir, de supporter pendant une durée spécifiée et d'interrompre des courants dans des conditions anormales, c'est à dire d'assurer une protection contre les surcharges et les court-circuit.

En cas de surcharge : Déclencheur thermique

En cas de court-circuit : Déclencheur magnétique



3/ Principe de fonctionnement d'un disjoncteur



Déclencheur thermique

En cas de surcharge le bilame s'échauffe par effet joule et se tord lentement entraînant le système d'accrochage par l'intermédiaire du noyau mobile, et provoque l'ouverture des pôles de coupures



Déclencheur magnétique

En cas de court-circuit, le courant prend très rapidement une valeur importante et crée au centre de la bobine un champ magnétique suffisant pour attirer très rapidement le noyau mobile qui entraine le système d'accrochage d'où ouverture brusque des pôles.

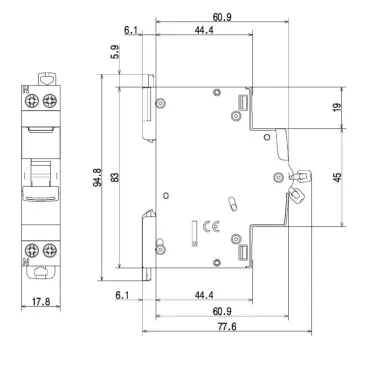

Dimensions disjoncteur LEGRAND :

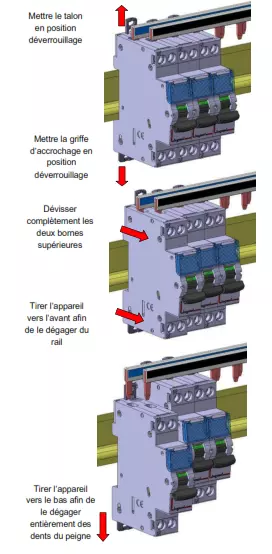

Mise en œuvre disjoncteur LEGRAND :
