1/ Protection contre les contacts directs



Il s'agit d'empêcher, essentiellement de maniére préventive, le contact d'une personne avec des parties actives dangeureuses, comme par exemple des bornes de connexion ou des conducteurs....

La protection peut être obtenue par les moyens suivants :

- Empêcher les contacts avec des tensions dangeureuses

- Utiliser des tensions non dangeureuses pour les personnes



La protection peut être assurée par les 3 moyens suivants :

- Eloignement

- Barriére enveloppe

- Isolation



2/ Protection contre les contacts indirects



Il s'agit de protéger, de manière préventive et/ou curative, une personne qui pourrait être en contact avec une masse métallique mise accidentellement sous tension à la suite d'un défaut d'isolement.

La sécurité des personnes peut être assurée selon 2 logiques :

- Empêcher que des masses métalliques soient mises sous tensions à la suite d'un défaut d'isolement.

- Faire en sorte que des masses métalliques mises accidentellement sous tension ne puissent occasionner des préjudices graves sur les personnes.

La très grande diversité des installations, des matériels et des environnements impose de trouver, en fonction des cas de figure, le ou les meilleurs moyens de protéger les personnes.



3/ Protection complémentaire



Les mesures de protection contre les contacts directs, peuvent se révéler défaillantes occasionnellement, par défaut d'entretien, usure normale ou anormale de l'isolation, ou imprudence.

De ce fait, pour permettre d'éliminer une partie des risques d'accidents, sont installés des dispositifs de protection à courant différentiel résiduel destinés à couper l'alimentation.



4/ Protection par coupure automatique de l'alimentation



La coupure automatique de l'alimentation est destinée à empêcher qu'à la suite d'un défaut d'isolement, une personne puisse se trouver soumise à une tension de contact dangeureuse pendant un temps tel qu'il puisse en résulter des dommages organiques.

Pour respecter cette règle, tout défaut survenant sur un matériel électrique provoque la circulation d'un courant de défaut qui doit être interrompu dans un temps compatible avec la sécurité des personnes.



Ainsi, cette mesure de protection repose sur l'association de 2 conditions :

- Réalisation d'un circuit fermé appelé "boucle de défaut"  qui permet la circulation du courant de défaut Id.

- Détection de Id et coupure de l'alimentation par dispositif approprié.



La mise en oeuvre de ces 2 conditions dépend du schéma des liaisons à la terre utilisé : "TT", "TN" ou "IT".

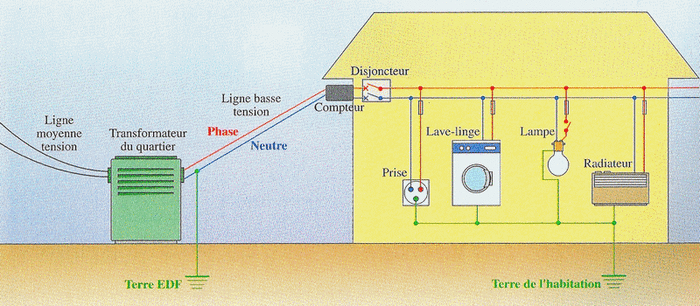

Schéma TT :

- 1er T : Neutre du transformateur ERDF relié à la terre

- 2éme T : Masse métalique de l'alimentation reliées à la terre
