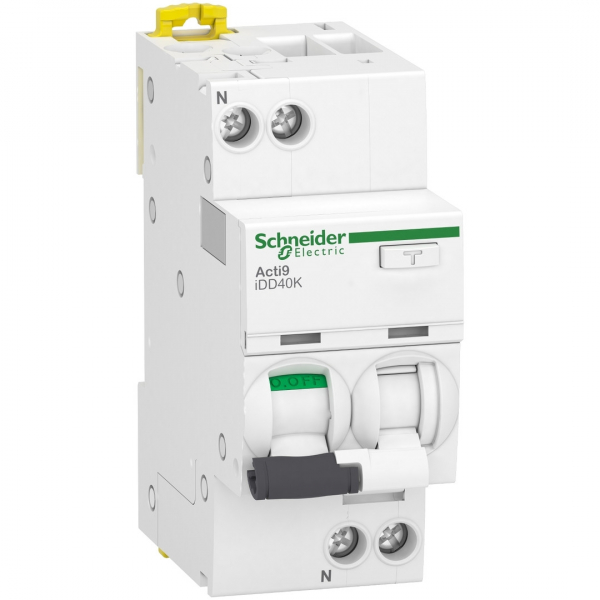

Acti9 iDD40K - disjoncteur différentiel - 1P+N C 20A 4500A/4,5A 30mA type AC - A9DK1620

-
SCHA9DK1620
-
A9DK1620
-
3606481382207
-

Acti9 iDD40K - disjoncteur différentiel - 1P+N C 20A 4500A/4,5A 30mA type AC - A9DK1620

Certifié NF

Produit certifié NF

84,60 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Acti9 iDD40K - disjoncteur différentiel - 1P+N C 20A 4500A/4,5A 30mA type AC - A9DK1620



Remplace la référence A9N21203 !



Complémentaires
Position de l'appareillage dans l'installation

Départ


Fréquence du réseau

50 Hz


[Ue] tension assignée d'emploi

230 V CA 50 Hz


limite de déclenchement magnétique

5...10 x In


technologie différentiel

Indépendant de la tension


[Ics] pouvoir de coupure de service

4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1
4,5 kA 100 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2


pouvoir assigné de coupure et fermeture

Idm 4500 A à 230 V CA 50 Hz se conformer à EN 61009-2-1
Idm 500 A à 230 V CA 50 Hz se conformer à CEI 61009-2-1


classe de limitation

3 se conformer à EN/CEI 61009-2-1


[Ui] tension d'isolement

400 V CA 50 Hz


[Uimp] tension assignée de tenue aux chocs

4 kV


coupure pleinement apparente

Oui


Type de commande

Par maneton


Signalisation locale

Indication ON/OFF
Signalisation de défaut


Mode d'installation

Encliquetable


Support de montage

Rail DIN


compatibilité des répartiteur, peigne, jeu de barres

Haut ou bas: dent


pas de 9 mm

4


Hauteur

85 mm


Largeur

36 mm


Profondeur

73 mm


Poids du produit

210 g


Couleur

Blanc


Endurance mécanique

20000 cycle


endurance électrique

20000 cycle


Verrouillages optionnels

Hermétique
Dispositif de cadenassage


type de raccordement

Bornes type tunnel haut ou bas1 16 mm² rigide
Bornes type tunnel haut ou bas1 10 mm² souple


Longueur de dénudage des fils

14 mm pour haut ou bas connexion


Couple de serrage

2 N.m haut ou bas


protection différentielle

Intégré

Gamme

Acti9


Nom du produit

Acti9 iDD40K


Fonction produit

Disjoncteur différentiel


Nom de l'appareil

IDD40K


Fonction de l appareil

Distribution


Description des pôles

1P + N


nombre de pôles protégés

1


position du pôle neutre

Gauche


In courant assigné d'emploi

20 A


Type de réseau

CA


type de déclencheur

Thermique-magnétique


courbe de déclenchement

C


sensibilité du différentiel

30 mA


temporisation

Instantané


type

Type AC


pouvoir de coupure

4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1
4,5 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2


aptitude au sectionnement

Oui se conformer à EN/CEI 60947-2


Labels qualité

NF


SCHA9DK1620
3606481382207

Fiche technique

Gamme
ACTI9 IDT40
Type Disjoncteur
Différentiel
Nombre de pôles
Bi
Intensité
20A

Caractéristiques

Poids
210g
