Description courte
Schneider - Resi9 - Coffret 13M - 3R + Bornier 3 Phases+Neutre - Réf. : R9H13403+R9H13411P
Compatible avec les équipements Schneider XE.

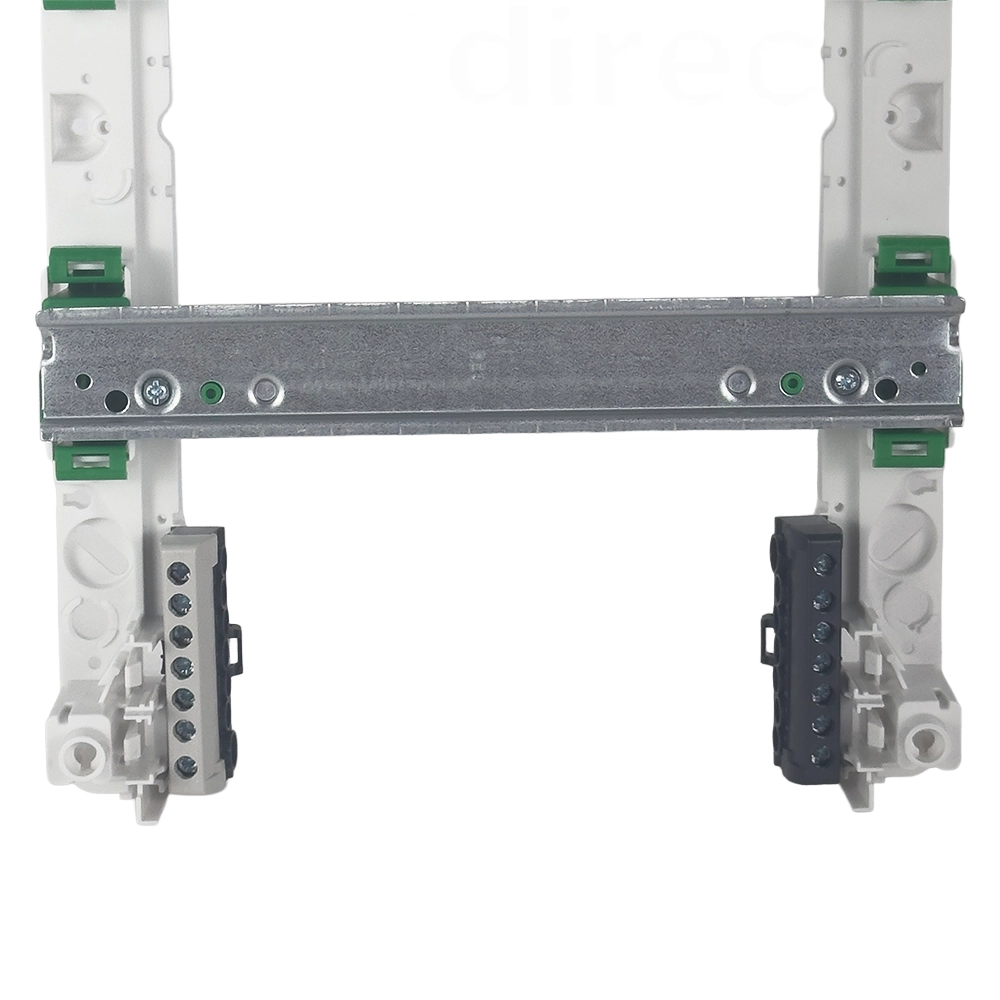

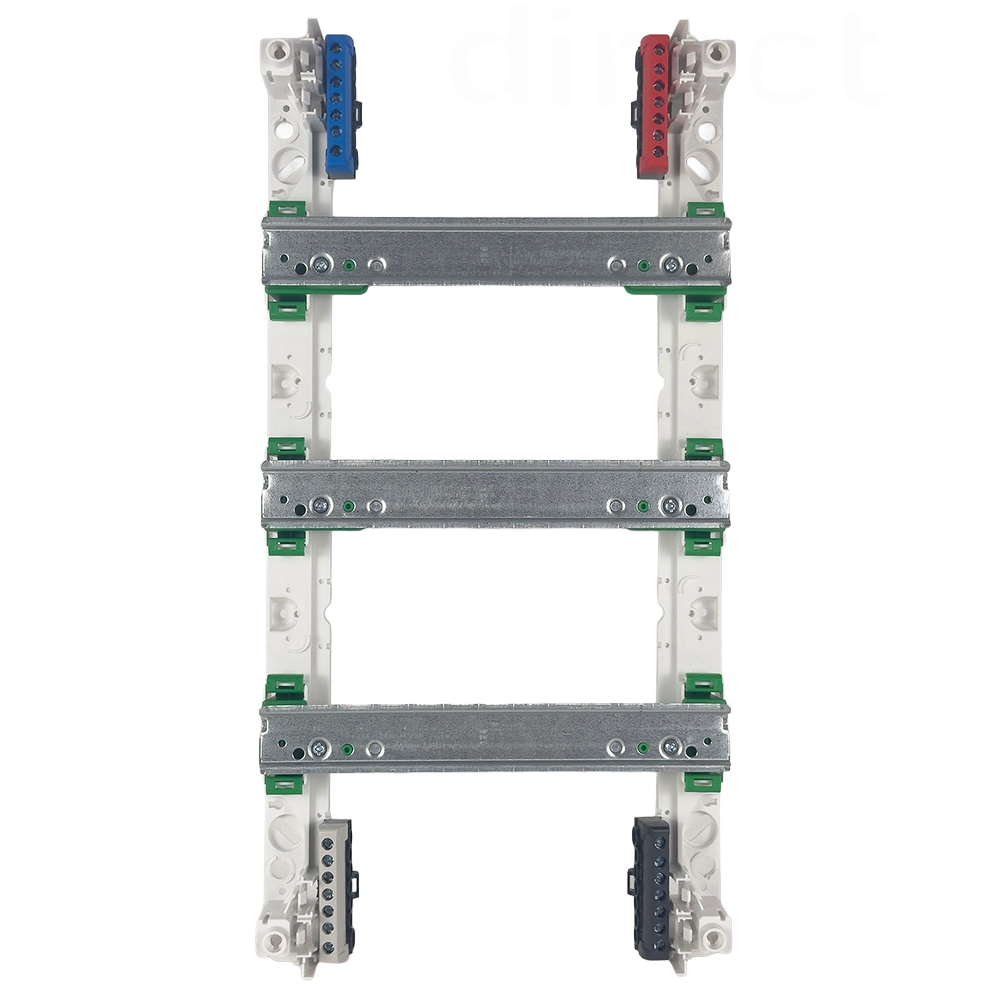

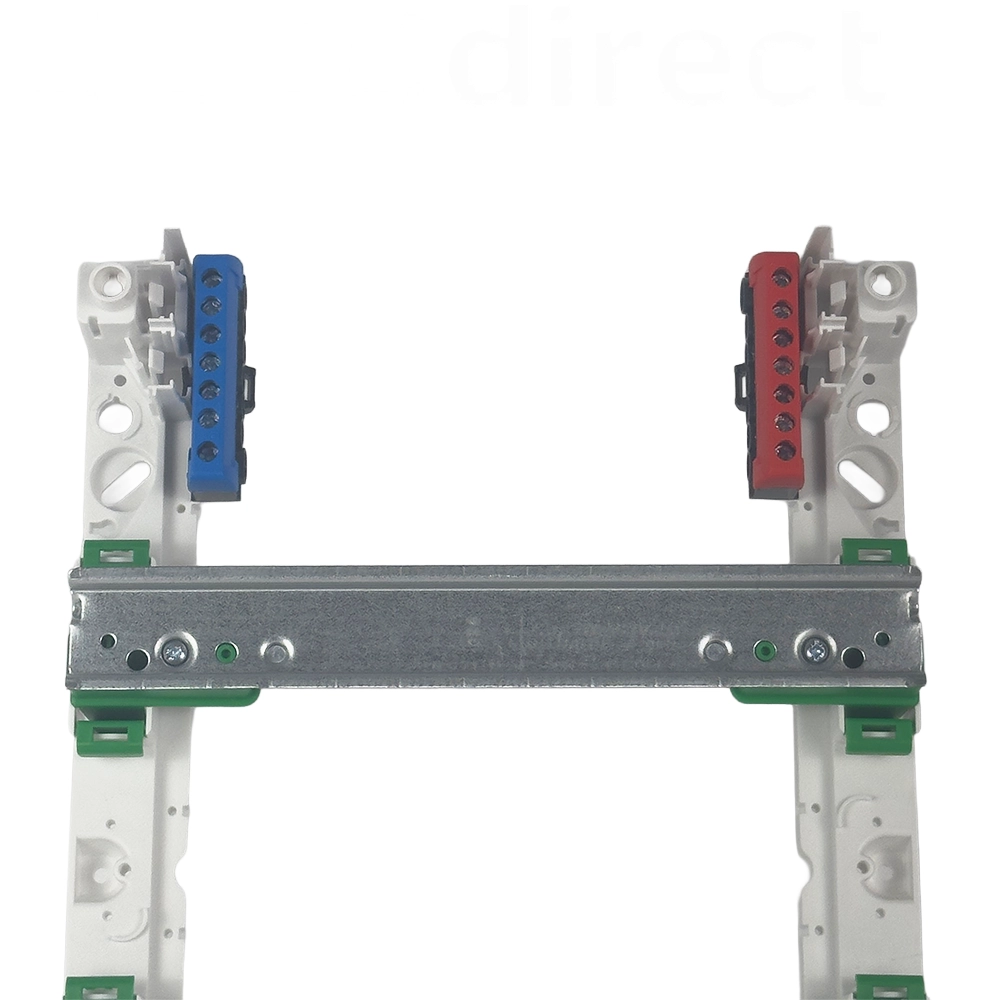

Les borniers se positionnent dans les 4 angles du coffret.

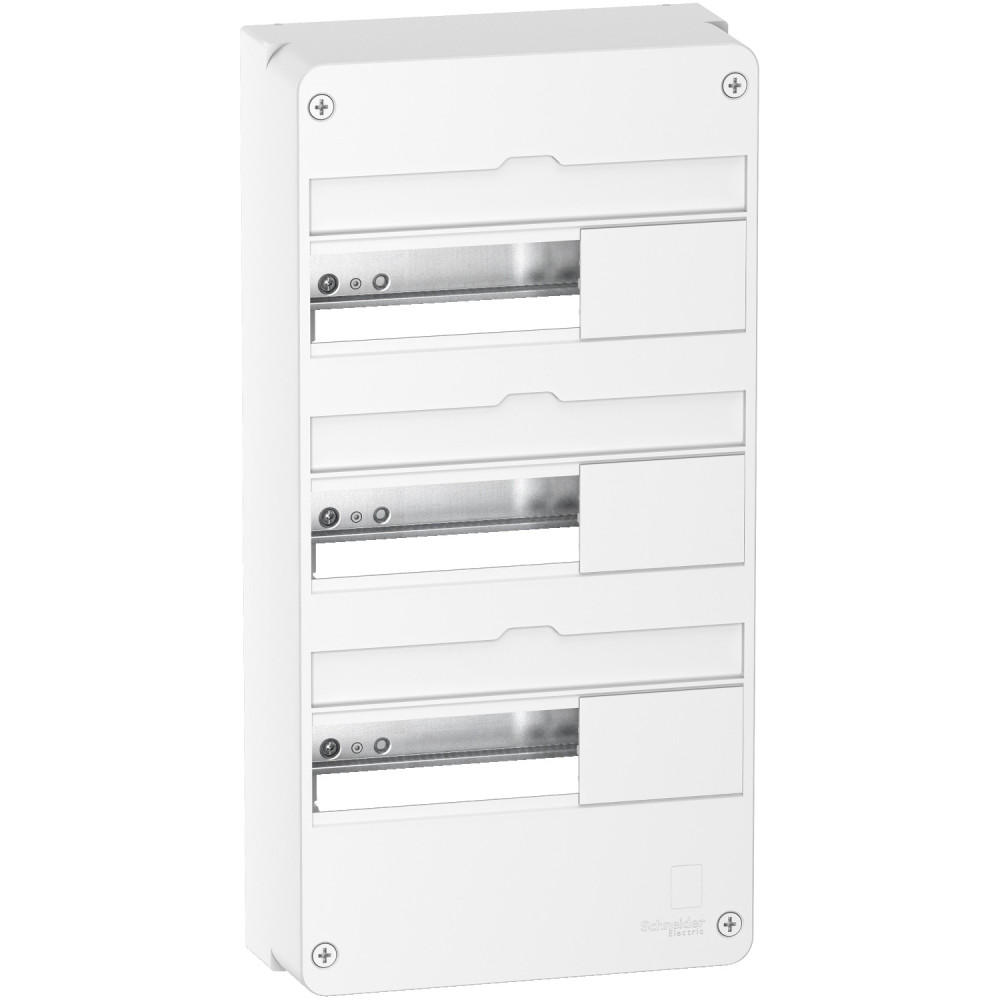

Ce coffret Resi9 3 rangées de 13 modules peut recevoir une porte blanche Réf: R9H13423 ou transparente Réf: R9H13427.
Ils s'intègrent parfaitement sur la goulotte GTL Réf: R9HKT13, sur la plaque de fond Réf: R9H13384 et sur la réhausse Réf: R9H10760.
Possibilité de rajouter des obturateurs Réf: R9H13387.

Description produit complète

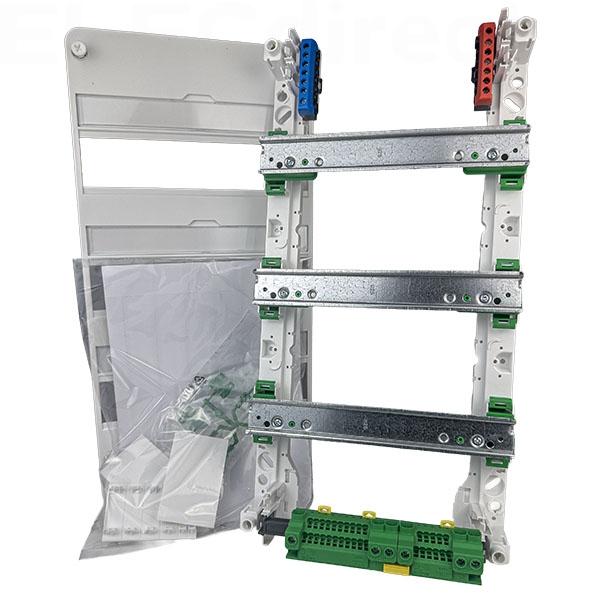

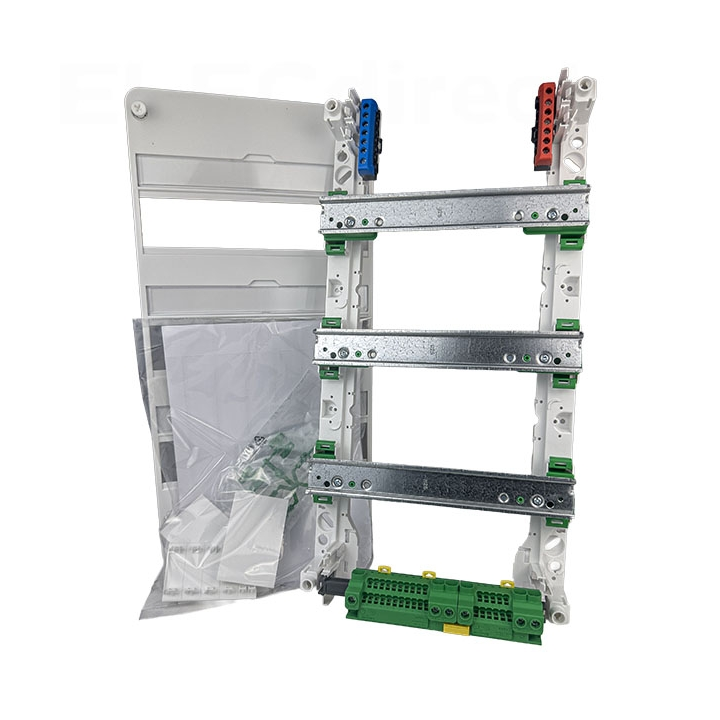

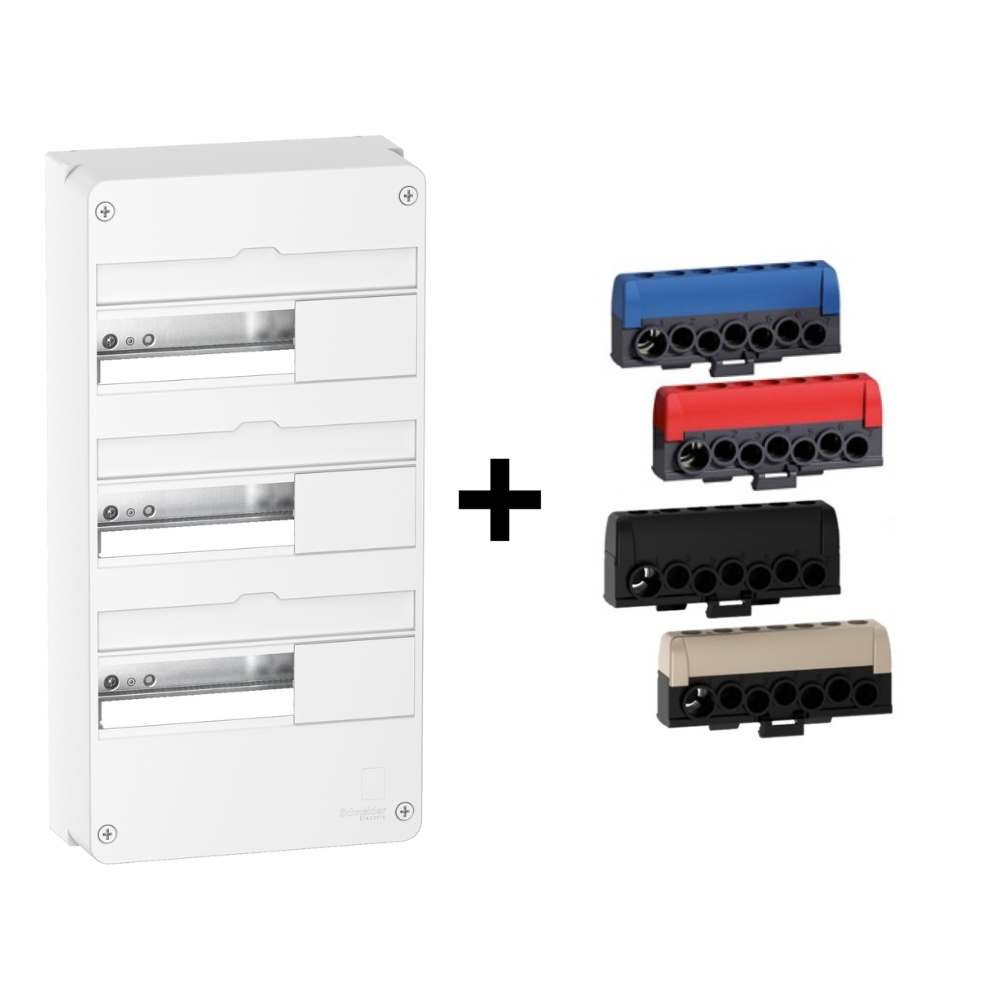

Ce lot Schneider Resi9 triphasé associe le coffret de répartition en saillie Resi9 Réf. R9H13403 à un lot de 2 borniers phase Réf R9H13411P. Le coffret dispose de 3 rangées de 13 modules et d’une finition blanc RAL 9003, adaptée aux installations résidentielles. Les rails DIN déclipsables facilitent la pose des appareillages modulaires, tandis que les borniers fournis permettent une répartition claire des conducteurs. Les 2 borniers phase supplémentaires, gris et noir, apportent les raccordements nécessaires pour une configuration triphasée, avec 6 sorties 16 mm² et 1 sortie 35 mm² par bornier. Conforme aux normes CEI 60670-1 et CEI 60670-24, cet ensemble constitue une solution complète et fiable pour réaliser un tableau électrique résidentiel en triphasé.
CARACTÉRISTIQUES
PRINCIPALES
• Gamme : Resi9
• Type de produit : Coffret de répartition avec accessoires de raccordement
• Configuration : Coffret 3 rangées de 13 modules avec 2 borniers phase supplémentaires
• Mode de fixation : Installation en saillie
• Couleur : Blanc RAL 9003, borniers gris et noir
• Finition : Sans porte
TECHNIQUES
• Courant nominal coffret : 90 A
• Courant nominal borniers : 125 A
• Hauteur : 500 mm
• Largeur : 252 mm
• Profondeur : 108 mm

SPÉCIFICATIONS
Caractéristique	Valeur
Gamme	Resi9
Type de produit ou équipement	Enveloppe
Présentation du produit	Coffret de répartition sans porte
Format	3 rangées de 13 modules
Borniers	3 borniers phases + 1 bornier neutre avec 7 sortants et 1 bornier terre avec 38 sortants
Configuration du bornier de terre	6 x 25 mm² + 32 x 4 mm²

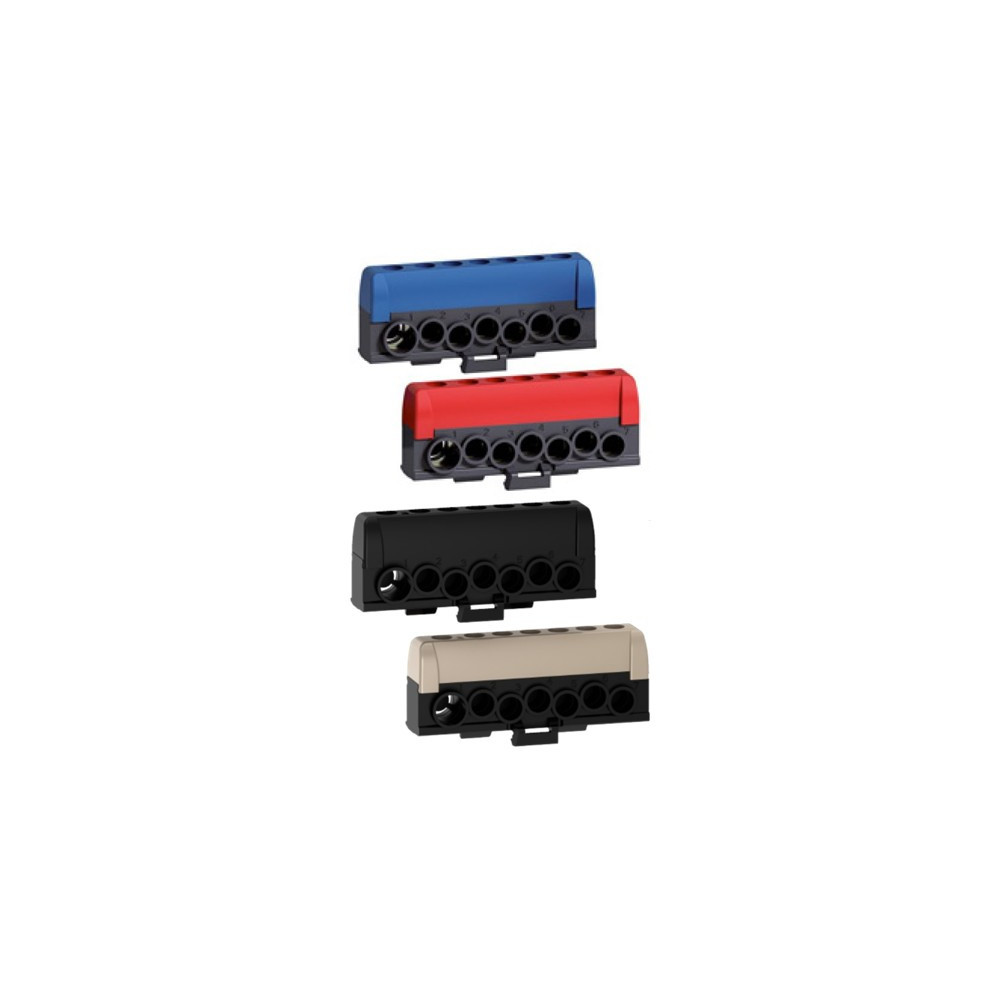

Configuration des borniers phase/neutre	6 x 16mm² + 1 x 35mm²

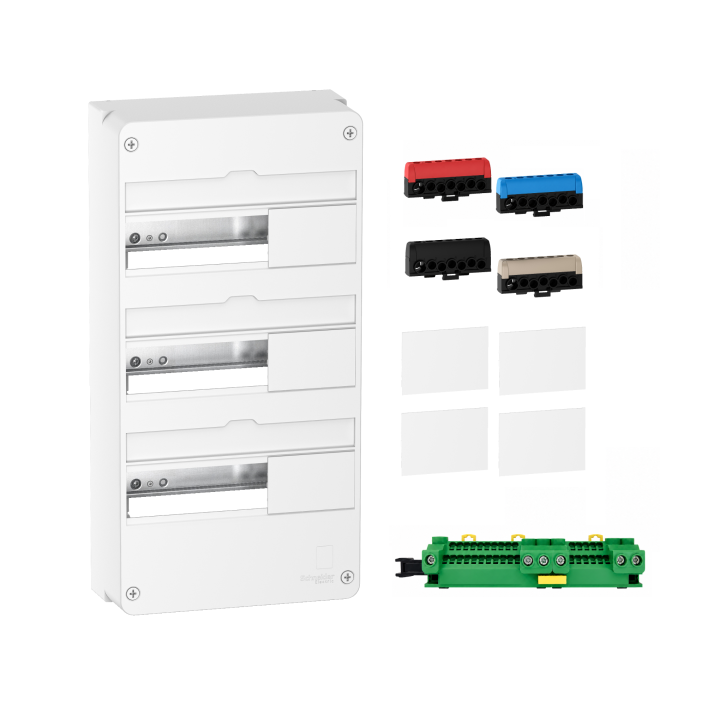

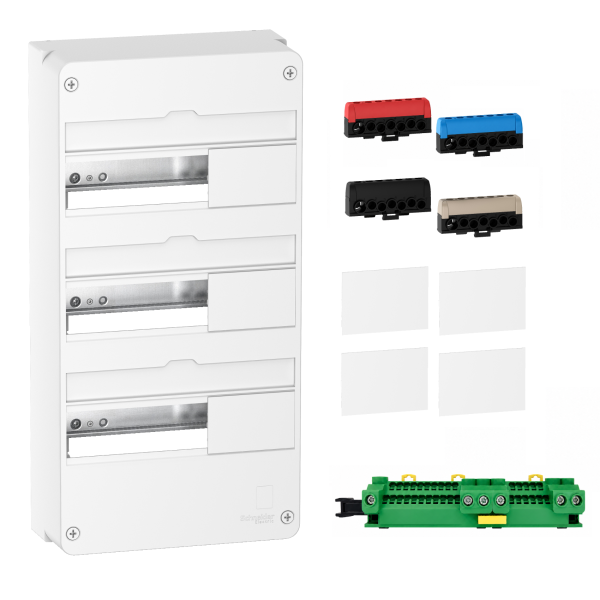

Equipement fournis	1 kit de marquage, 1 support bornier, 3 obturateurs, 5 borniers (3 phases/1 neutre/1 terre), 3 rails DIN XE, 3 protections d'étiquettes
Mode de fixation	Installation en saillie
Nuance de la couleur	Blanc RAL 9003
Courant nominal	90 A conforme CEI 60670
Tension d'emploi	Normes CEI 60670-1 et CEI 60670-24
Hauteur	500 mm
Largeur	252 mm
Profondeur	108 mm
Profondeur d'encastrement	Profondeur intérieure : 106 mm
Poids net	1785 g
Résistance aux chocs	IK08 conforme EN 50102 et CEI 62262
Degré de protection IP	IP30 sans porte conforme EN/IEC 60529, IP40 avec porte conforme EN/IEC 60529
Détails du produit
• Marque
  Schneider
• Référence
  LOT1419
Fiche technique
• Nombre de modules
  13 modules
• Type d'accessoire
  Bornier
• Nombre de rangées
  3 rangées
