Schneider - Resi9 XE - Disjoncteur 25A - Courbe D - 1P+N - AUTO - EMBROCHABLE - Réf : R9EFD625

 

 

 Ajouter au panier | 28,51 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Resi9 XE - disjoncteur modulaire - 1P+N - 25A - courbe D - embrochable
Le disjoncteur Schneider Resi9 XE R9EFD625 25A courbe D protège efficacement les circuits résidentiels. Grâce à son système de bornes automatique pour 2 fils rigides jusqu'à 2,5 mm², il facilite le câblage et l’ajout de modules dans les tableaux électriques.
Ce modèle est exclusivement compatible avec les équipements Schneider Electric de la gamme Resi9 XE.
Il peut être associé aux peignes embrochables XE comme la référence R9EXHS13, aux interrupteurs différentiels XE tels que le R9ERC263, ainsi connecteur de repiquage universel XE référence R9EXHC01.

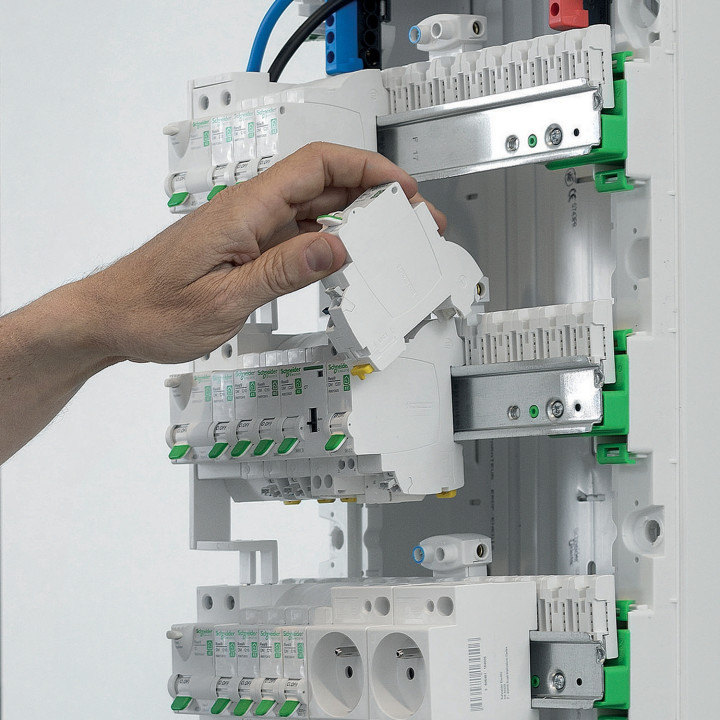

Il s’installe dans les coffrets Resi9, par exemple la référence R9H13403, ainsi que dans les coffrets PrismaSeT compatibles XE comme la référence SCHLVSXS313 équipée de rails adaptés.

Description produit complète
• Données techniques

  - Marque : Schneider
  - Gamme : Resi9
  - Référence : EFD625
  - Pôles : 1P + N
  - Nombre de pôles protégés : 1
  - Courant assigné : 25 A
  - Type de courant : alternatif
  - Tension assignée d'emploi : 230V en CA
  - Courbe de déclenchement : D
  - Support de montage : Rail DIN
  - Durée de vie : 20 000 cycles

  Conformité

  - Certifications : CE
  - Labels : NF
  - Étanchéité : IP20, IP40

  Dimensions

  - Largeur : 18 mm
  - Hauteur : 84 mm
  - Profondeur : 86 mm

  Usage

  - Pour protéger un circuit en cas de surcharge et de court-circuit, assure la protection de la phase et la coupure du neutre à l'ouverture.

  Raccordement

  - Alimentation : Par embrochage sur le répartiteur Distri'clic XE de réf R9EXHS ou R9EXHC.
  - Départ : Vers les récepteurs tel que plaque de cuisson par 2 à 25 A : bornes à cage de 6 à 16 mm2 Rigide et 10mm2 souple avec embout.
Gamme	Resi9
Nom du produit	Resi9 XE DM
Type de produit ou équipement	Disjoncteur miniature
Application de l'appareil	Distribution
Description des pôles	1P + N
Nombre de pôles protégés	1
Position neutre	Gauche
[In] courant nominal	25 A à 30 °C conforme à EN/IEC 60898
Type de réseau	CA
Technologie du déclencheur	Thermique-magnétique
Courbe de déclenchement	D
Pouvoir de coupure	3000 A Icn à 230 V CA 50 Hz conforme à EN/IEC 60898-1
Normes	EN/IEC 60898-1
Certifications du produit	CE
Labels qualité	NF
Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	230 V CA 50 Hz
Limite de déclenchement magnétique	10...14 x In CA
Classe de limitation	3 se conformer à EN/IEC 60898-1
[Ui] tension assignée d'isolement	500 V
[Uimp] tension assignée de tenue aux chocs	4 kV
Type de commande	Par maneton
Signalisation locale	Indication ON/OFF
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Pas de 9 mm	2
Hauteur	84 mm
Largeur	18 mm
Profondeur	86 mm
Couleur	Blanc (RAL 9003)
Durée de vie mécanique	20000 cycle
Durée de vie électrique	10000 cycle 230 V CA 50 Hz conforme à EN/IEC 60898-1
Mode de raccordement	Kit enfichable (haut) Bornes du type à cage (bas) - <= 16 mm² - rigide Bornes du type à cage (bas) - <= 16 mm² - flexible
Longueur de dénudage des fils	13 mm pour bas connexion
Protection différentielle	Sans
Degré de protection IP	IP20 se conformer à CEI 60529 IP40 (boîtier modulaire) se conformer à CEI 60529
Degré de pollution	2 se conformer à EN/IEC 60898-1
Catégorie de surtension	III
Tropicalisation	2 se conformer à CEI 60068-1
Humidité relative	95 % à 55 °C
Température de l'air ambiant en fonctionnement	-25…40 °C
Température ambiante pour le stockage	-40…80 °C
Détails du produit
• Marque
  Schneider
• Référence
  SCHR9EFD625
• EAN13
  3606481160478
Fiche technique
• Nombre de pôles
  Mono
• Intensité
  25A
• Type Disjoncteurs
  Courbe D
• Connexion
  XE Embrochable
• Référence fabricant
  R9EFD625
