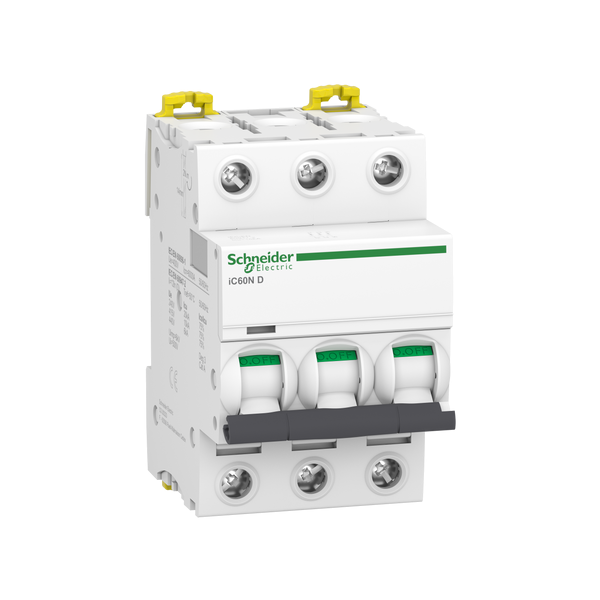

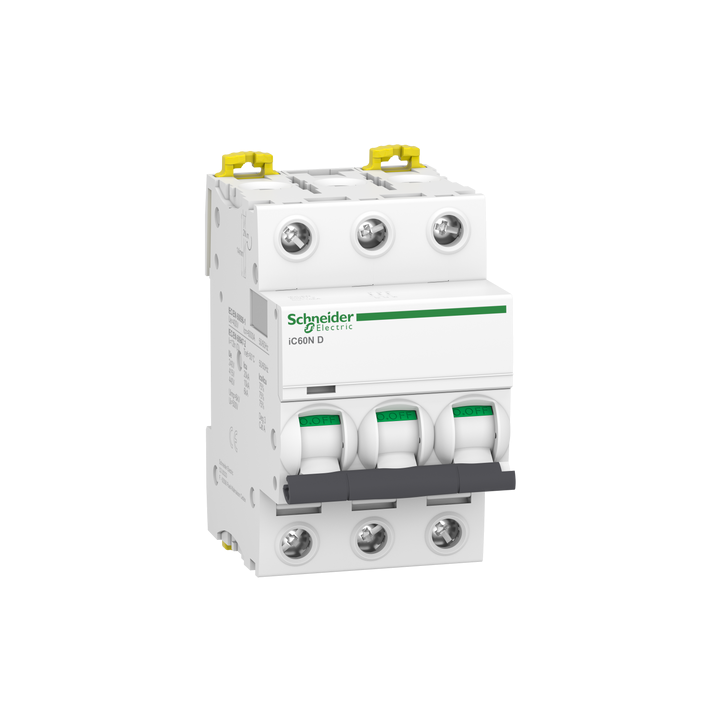

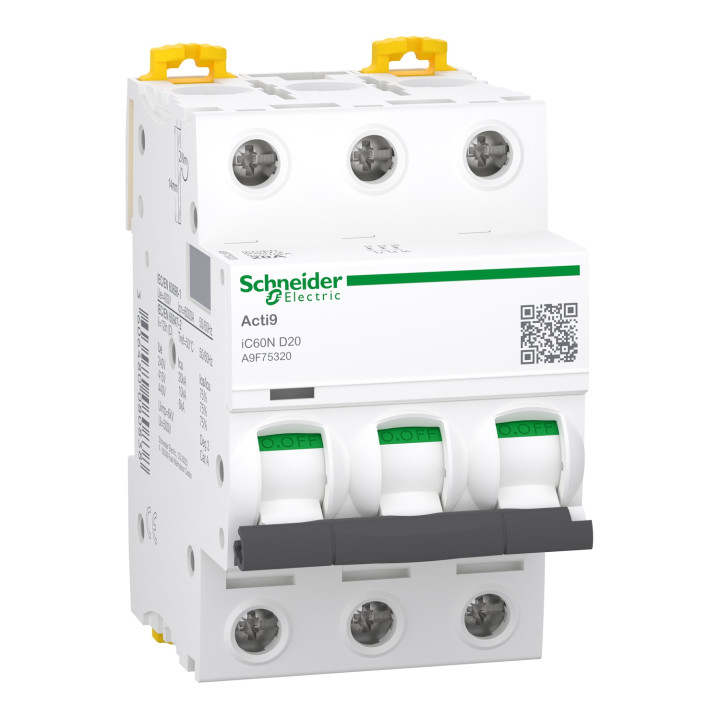

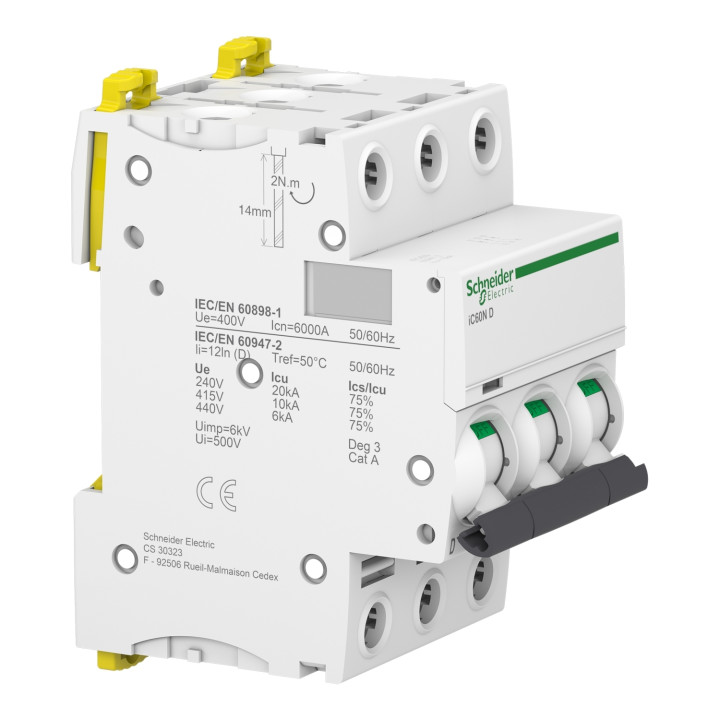

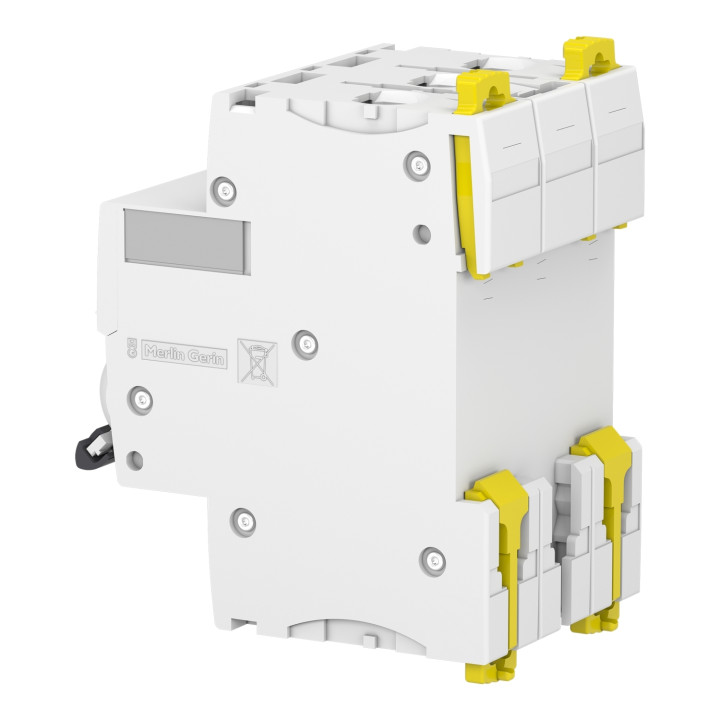

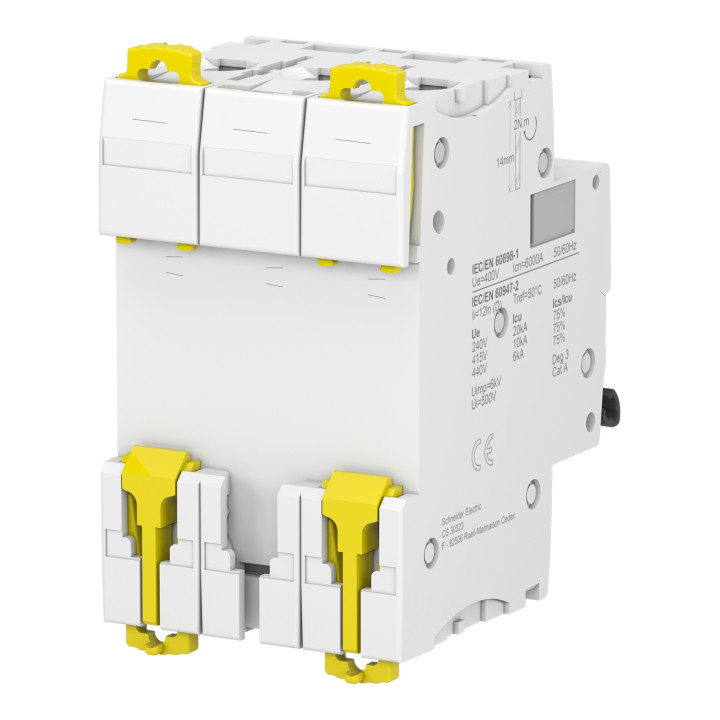

Schneider - Acti9 - iC60N - Disjoncteur - 3P - 20A - 6kA - courbe D - Réf : A9F75320

SCHA9F75320 | Réf. Elecdirect

A9F75320 | Réf. Fabricant

3606480080838 | EAN13

En stock

40,32 €

TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Description courte
Ce disjoncteur Schneider de la gamme Acti9 iC60N est un disjoncteur tripolaire (3P) de 20A , avec un pouvoir de coupure de 6 kA . Ce modèle est doté d'une courbe de déclenchement de type D .

Référence : A9F75320 .

Description produit complète

Schneider - Acti9 - iC60N - Disjoncteur - 3P - 20A - 6kA - courbe D - Réf : A9F75320

Compatible avec les blocs Vigi iC60, références A9Q31325, A9Q11325 et A9Q14325

Caractéristique	Détail
Application	Distribution
Gamme	Acti9
Nom du produit	Acti9 iC60
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	iC60N
Description des pôles	3P
Nombre de pôles protégés	3
Courant attribué d'emploi (In)	20 A
Type de réseau	CC, CA
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	D
Pouvoir de coupure	6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1
	36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/CEI 60947-2
	10 kA Icu à <= 180 V CC conforme à EN/CEI 60947-2
	10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
	20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
	6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2
Catégorie d'emploi	Catégorie A se conforme à EN 60947-2
	Catégorie A se conforme à CEI 60947-2
Aptitude au sectionnement	Oui conforme à la norme EN 60898-1
	Oui conforme à la norme EN 60947-2
	Oui conforme à la norme CEI 60898-1
	Oui conforme à la norme CEI 60947-2
Normes	EN 60898-1, CEI 60947-2, CEI 60898-1, EN 60947-2
Fréquence du réseau	50/60 Hz
Déclenchement magnétique	12 x +/- 20 %
[Ics] Pouvoir assigné de coupure de service	15 kA 75 % se conforme à EN 60947-2 - 220...240 V CA 50/60 Hz
	7,5 kA 75 % se conforme à EN 60947-2 - 380...415 V CA 50/60 Hz
	4,5 kA 75 % se conforme à EN 60947-2 - 440 V CA 50/60 Hz
	15 kA 75 % se conforme à CEI 60947-2 - 220...240 V CA 50/60 Hz
	7,5 kA 75 % se conforme à CEI 60947-2 - 380...415 V CA 50/60 Hz
	4,5 kA 75 % se conforme à CEI 60947-2 - 440 V CA 50/60 Hz
	27 kA 75 % se conforme à CEI 60947-2 - 12…133 V CA 50/60 Hz
	27 kA 75 % se conforme à EN 60947-2 - 12…133 V CA 50/60 Hz
	6000 A 100 % conforme à EN 60898-1 - 400 V CA 50/60 Hz
	6000 A 100 % conforme à CEI 60898-1 - 400 V CA 50/60 Hz
	10 kA 100 % conforme à CEI 60947-2 - 125…180 V CC
	10 kA 100 % conforme à EN 60947-2 - 125…180 V CC
Classe de limitation	3
[Ui] Tension assignée d'isolement	500 V CA 50/60 Hz conforme à la norme EN 60947-2
	500 V CA 50/60 Hz conforme à CEI 60947-2
[Uimp] Tension assignée de tenue aux chocs	6 kV conforme à la norme EN 60947-2
	6 kV conforme à la norme CEI 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Signalisation de déclenchement
Mode d'installation	Fixe
Support de montage	Rail DIN
Compatibilité répartiteur, peigne, jeu de barres	Haut ou bas : OUI
Pas de 9 mm	6
Hauteur	85 mm
Largeur	54 mm
Profondeur	78,5 mm
Poids du produit	0,375 kg
Couleur	Blanc
Endurance mécanique	20000 cycles
Durée de vie électrique	10000 cycles
Mode de raccordement	Bornier simple (haut ou bas) 1…25 mm² rigide
	Borne simple (haut ou bas) 1…16 mm² souple
Longueur de dénudage des fils	14 mm pour connexion haut ou bas
Couple de serrage	2 Nm haut ou bas
Protection différentielle	Bloc séparé
Degré de protection IP	IP20 conforme à la norme CEI 60529
	IP20 conforme à EN 60529
Degré de pollution	3 conforme à la norme EN 60947-2
	3 conforme à la norme CEI 60947-2
Catégorie de surtension	IV
Tropicalisation	2 se conforme à la norme CEI 60068-1
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	0...2000 m
Température ambiante en fonctionnement	-35…70 °C
Température ambiante de stockage	-40…85 °C

Le disjoncteur Acti9 iC60N 3P 20A protège, surveille et contrôle efficacement les installations électriques des bâtiments industriels et tertiaires. D'une largeur compacte de 6 pas de 9 mm, il se monte facilement sur rail DIN. Certifié Green Premium et conforme aux normes NF EN 60947-2 et 60898-1 , ce produit offre des performances durables et respectueuses de l'environnement, tout en répondant aux normes ROHS UE . Son installation est simplifiée grâce à des obturateurs IP20B ergonomiques et rapides, et il propose une large gamme d'accessoires en option, comme les peignes Acti9 , des auxiliaires de réarmement, des télécommandes, et les capteurs d'énergie Power Tag pour une surveillance optimisée. . Doté d'un mécanisme de fermeture rapide, il garantit une durée de vie prolongée avec une endurance électrique allant jusqu'à 10 000 cycles et mécanique jusqu'à 20 000 cycles . Sa tension d'isolation nominale Ui est de 500 VCA , et sa classe de limitation 3 optimisent la protection des circuits aval. Avec un degré de pollution 3 et une catégorie de surtension IV , il répond aux exigences des environnements exigeants. Ses dimensions sont de 54 mm (L) x 85 mm (H) x 78,5 mm (P) pour un poids de 0,375 kg . Conforme au degré de protection IP20 (et IP40 en coffret), il fonctionne dans une plage de températures étendue de -35°C à 70°C et se stocke de -40°C à 85°C.
