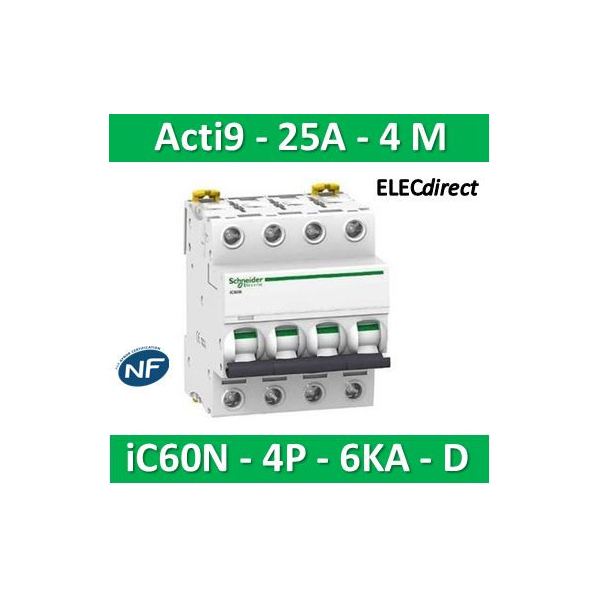

Schneider - Acti9, iC60N disjoncteur 4P 25A courbe D - A9F75425

-
SCHA9F75425
-
A9F75425
-
3606480081125
-

A9F75425 Acti9, iC60N disjoncteur 4P 25A courbe D

70,50 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Schneider -  Acti9, iC60N disjoncteur 4P 25A courbe D - A9F75425





Distribution


gamme

Acti 9


nom du produit

Acti 9 iC60


fonction produit

Disjoncteur


nom abrégé de l'appareil

IC60N


description des pôles

4P


nombre de pôles protégés

4


In courant assigné d'emploi

25 A


type de réseau

CA
CC


technologie de déclencheur

Thermique-magnétique


courbe de déclenchement

D


pouvoir de coupure

6 kA Icu se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz
10 kA Icu se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz
20 kA Icu se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz
10 kA Icu se conformer à EN/IEC 60947-2 - 6000 A Icn se conformer à EN/IEC 60898-1 - 400 V CA 50/60 Hz
36 kA Icu se conformer à EN/IEC 60947-2 - 12...60 V CA 50/60 Hz
36 kA Icu se conformer à EN/IEC 60947-2 - 100 133 V CA 50/60 Hz


catégorie d'emploi

A se conformer à EN 60947-2
A se conformer à IEC 60947-2


aptitude au sectionnement

Oui se conformer à EN 60947-2
Oui se conformer à IEC 60947-2
Oui se conformer à EN 60898-1
Oui se conformer à IEC 60898-1


normes

IEC 60947-2
IEC 60898-1
EN 60898-1
EN 60947-2


Complémentaires
fréquence du réseau

50/60 Hz


limite de déclenchement magnétique

12 x In +/- 20 %


[Ics] pouvoir assigné de coupure de service en court-circuit

6000 A 100 % x Icu se conformer à IEC 60898-1 - 400 V CA 50/60 Hz
10 kA 100 % x Icu se conformer à IEC 60947-2 - 180 250 V CC
10 kA 100 % x Icu se conformer à EN 60947-2 - 180 250 V CC
6000 A 100 % x Icu se conformer à EN 60898-1 - 400 V CA 50/60 Hz
4.5 kA 0,75 x Icu se conformer à IEC 60947-2 - 440 V CA 50/60 Hz
15 kA 0,75 x Icu se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
7.5 kA 0,75 x Icu se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
4.5 kA 0,75 x Icu se conformer à EN 60947-2 - 440 V CA 50/60 Hz
15 kA 0,75 x Icu se conformer à IEC 60947-2 - 220...240 V CA 50/60 Hz
7.5 kA 0,75 x Icu se conformer à IEC 60947-2 - 380...415 V CA 50/60 Hz
27 kA 0,75 x Icu se conformer à IEC 60947-2 - 12 133 V CA 50/60 Hz
27 kA 0,75 x Icu se conformer à EN 60947-2 - 12 133 V CA 50/60 Hz


[Ui] tension assignée d'isolement

500 V CA 50/60 Hz se conformer à IEC 60947-2
500 V CA 50/60 Hz se conformer à EN 60947-2


[Uimp] tension assignée de tenue aux chocs

6 kV se conformer à EN 60947-2
6 kV se conformer à IEC 60947-2


coupure pleinement apparente

Oui


type de commande

Par maneton


signalisation locale

Indicateur de déclenchement


mode d'installation

Fixe


support de montage

Rail DIN


compatibilité du répartiteur du peigne de jeu de barres

Oui haut ou bas


pas de 9 mm

8


hauteur

85 mm


largeur

72 mm


profondeur

78,5 mm


poids

0.5 kg


couleur

Blanc


durée de vie mécanique

20000 cycle


durée de vie électrique

10000 cycle


mode de raccordement

Terminal simple, haut ou bas rigide fil(s) 1 25 mm² max
Terminal simple, haut ou bas souple fil(s) 1 16 mm² max


longueur de dénudage des fils

14 mm haut ou bas


couple de serrage

2 N.m haut ou bas


protection fuite à la terre

Bloc séparé


Environnement
degré de protection IP

IP20 se conformer à EN 60529
IP20 se conformer à IEC 60529


degré de pollution

3 se conformer à EN 60947-2
3 se conformer à IEC 60947-2


catégorie de surtension

IV


tropicalisation

2 se conformer à IEC 60068-1


humidité relative

95 % ( 55 °C )


altitude de fonctionnement

0 2000 m


température de fonctionnement

-35 70 °C


température ambiante pour le stockage

-40 85 °C


Durabilité de l'offre
Statut environnemental

Produit Green Premium


RoHS (code date: AnnéeSemaine)

Conforme  - depuis  0627  -  Déclaration de conformité Schneider Electric Déclaration de conformité Schneider Electric


REACh

Référence ne contenant pas de SVHC au-delà du seuil


Profil environnemental du produit

Disponible


Instructions de fin de vie du produit

Pas d'opération de recyclage spécifiques

SCHA9F75425
3606480081125

Fiche technique

Gamme
ACTI9 IC60N
Type Disjoncteurs
Courbe D
Nombre de pôles
Tetra
Pouvoir de coupure
6Ka
Intensité
25A

Caractéristiques

Poids
100g
