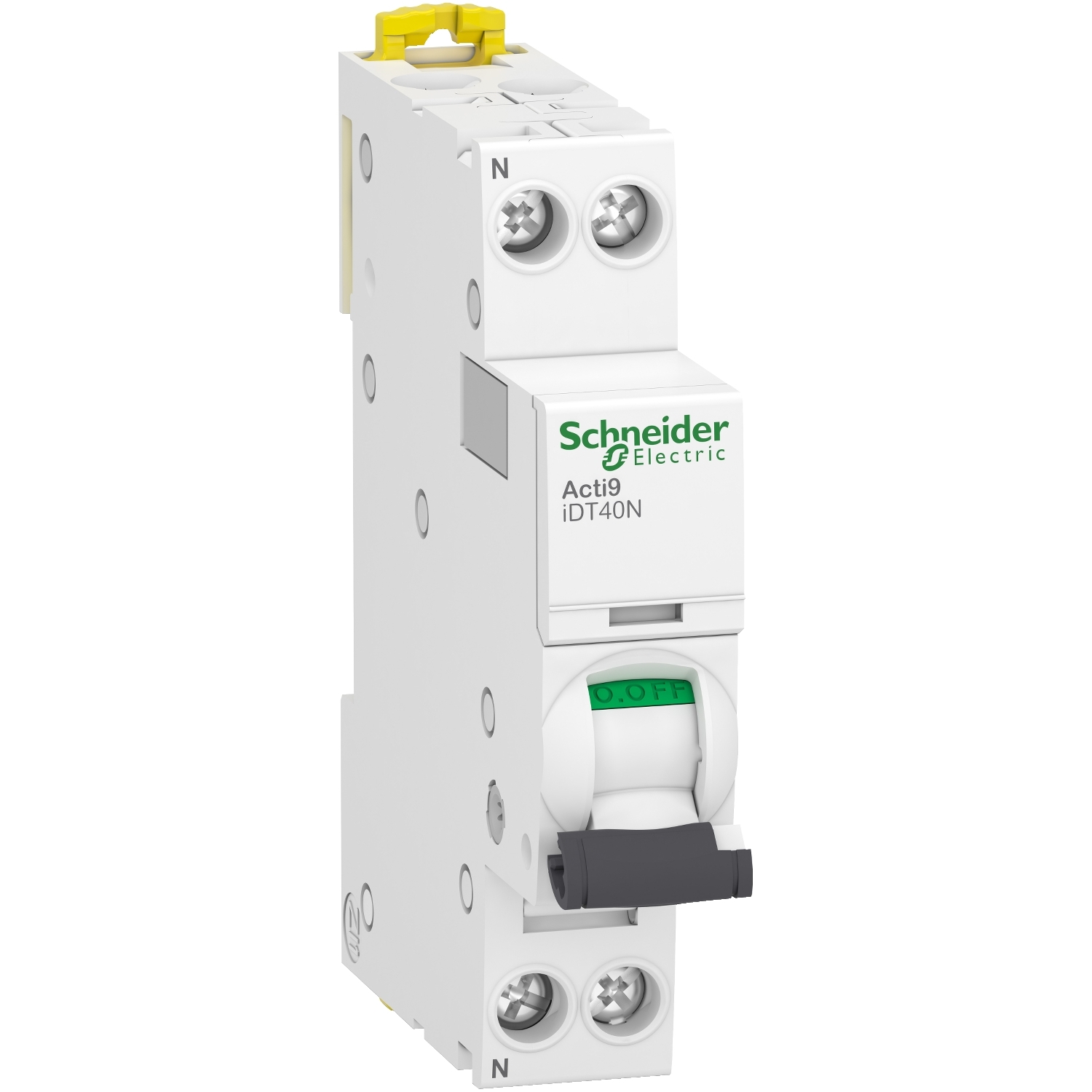

Schneider - Acti9 iDT40N - Disjoncteur modulaire 32A - Courbe D - 1P+N - Réf : A9P34632

  • Produit phare
Schneider
-
SCHA9P34632
-
A9P34632
-
3606481381552
-

Le disjoncteur modulaire Acti9, de la marque Schneider, vous permettra de protéger vos câbles électriques contre les courants de surcharges et les courts circuits.

Passez commande avant 14h, elle sera expédiée le jour même ! *
48,94 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

  • Schneider - Acti9 iDT40N - Disjoncteur modulaire 32A - Courbe D - 1P+N - Réf : A9P34632

    Données techniques

    - Type de produit : Disjoncteur modulaire
    - Description des pôles : 1P+N
    - Courant assigné : 32A
    - Courbe de déclenchement : D
    - Tension assignée : 230V

    Conformité

      - Certifications : RoHS, NF
      - Étanchéité : IK04, IP20

    Dimensions et poids

    - Largeur : 18 mm
    - Hauteur : 85 mm
    - Profondeur : 74 mm
    - Poids : 120 g

Caractéristiques
Gamme Acti9
Nom du produit Acti9 iDT40
Type de produit ou équipement                                         Disjoncteur miniature
Nom de l'appareil IDT40N
Application Distribution
Description des pôles 1P + N
Nombre de pôles protégés 1
Position du pôle neutre Gauche
In courant assigné d'emploi 32 A
Type de réseau CA
Type de déclencheur Thermique-magnétique
Courbe de déclenchement D
Pouvoir de coupure 6000 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
10 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement Oui se conformer à EN/CEI 60947-2
Labels qualité NF
Fréquence du réseau 50 Hz
[Ue] tension assignée d'emploi 230 V CA 50 Hz
Limite de déclenchement magnétique 10...14 x In se conformer à EN/CEI 60898-1
12 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir de coupure de service 6000 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
5 kA 50 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
[Ui] tension d'isolement 400 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs                              4 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Indication de tension Indication ON/OFF
Mode d'installation Encliquetable
Support de montage Rail DIN
Pas de 9 mm 2
Hauteur 85 mm
largeur 18 mm
Profondeur 74 mm
poids 120 g
Couleur Blanc
Endurance mécanique 20000 cycle
Durée de vie électrique 10000 cycle
Verrouillages optionnels Dispositif de cadenassage
Raccordement amont À vis
Position de verrouillage Vis
Mode de raccordement Borne du type à cage haut ou bas1…10 mm² souple
Borne du type à cage haut ou bas1…16 mm² rigide
Longueur de dénudage des fils 14 mm pour haut ou bas connexion
Couple de serrage 2 N.m haut ou bas
Protection différentielle Bloc séparé
Normes EN/CEI 60898-1
EN/CEI 60947-2
Certifications du produit CE
BV
RINA
DNV
Degré de protection IP                                      IP20 conforming to CEI 60529
IP40 (boîtier modulaire) conforming to CEI 60529
Degré de pollution 3 se conformer à EN/CEI 60947-2
Humidité relative 95 % à 55 °C
Altitude de fonctionnement 2000 m
Température de fonctionnement -25…70 °C
Température ambiante de stockage -40…85 °C
SCHA9P34632
3606481381552

Fiche technique

Gamme
ACTI9 IDT40
Type Disjoncteurs
Courbe D
Nombre de pôles
Bi
Pouvoir de coupure
10Ka
Intensité
20A

Caractéristiques

Poids
120g
