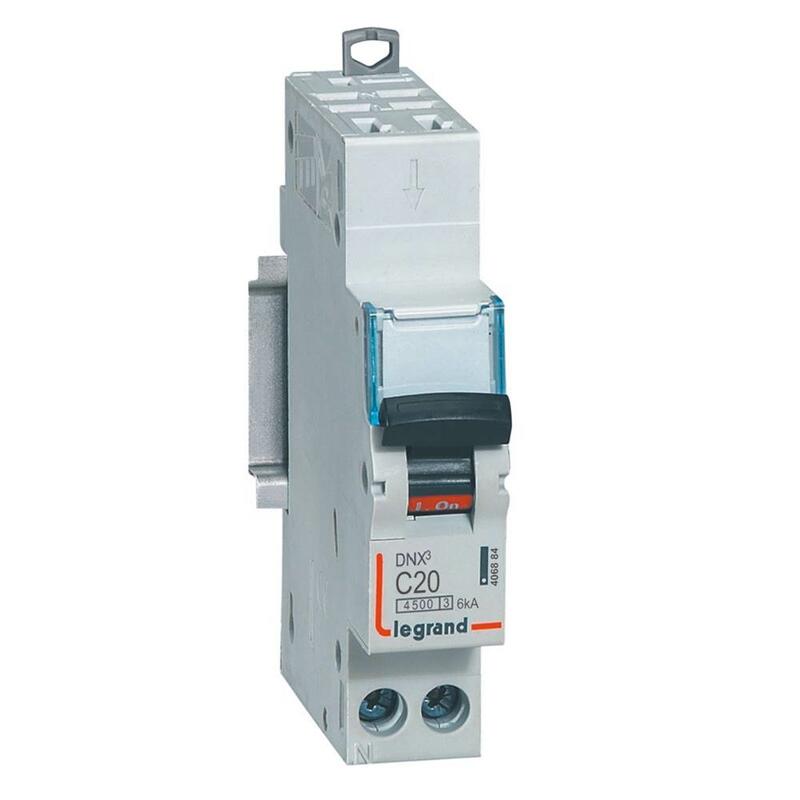

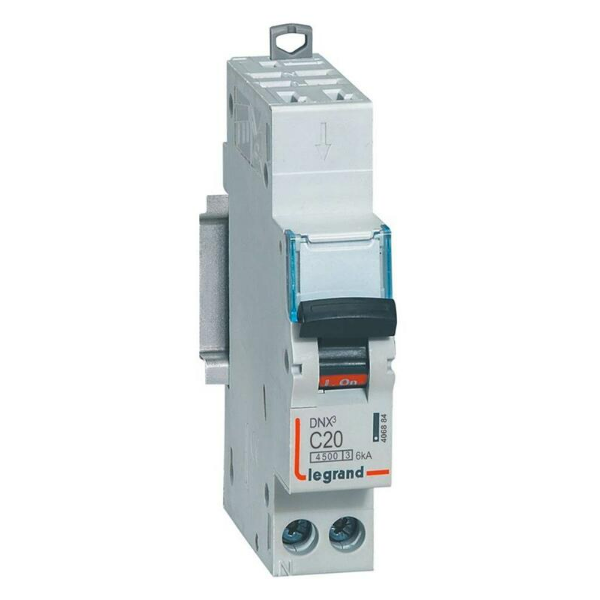

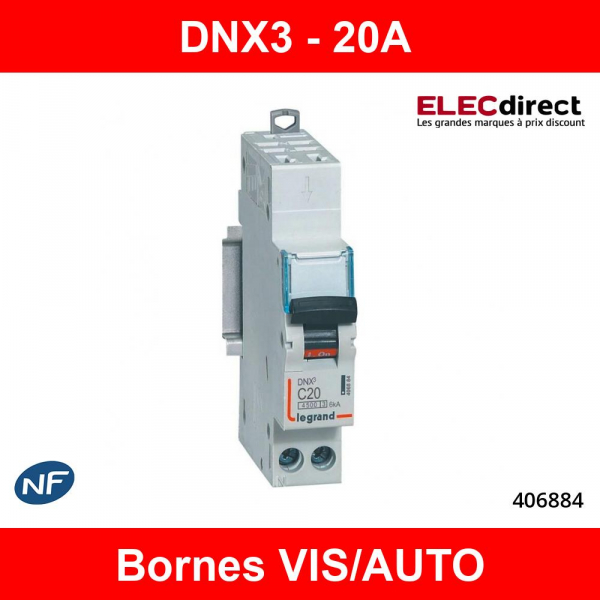

Legrand - Disjoncteur DNX3 PH/N 20A - AUTO/VIS - 6kA - Réf : 406884

  • Produit phare
-
LEG406884
-
406884
-
3245064068840
-
(2)

Le disjoncteur modulaire magnétothermique 20A, de la marque Legrand, dispose d'une coupure pleinement apparente et vous permettra la coupure, la commande et le sectionnement des circuits électriques.

10,40 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

  • Schneider Odace - Prise de courant - 2P+T 16A - 250V - s520059

    Données techniques

    - Nombre de modules : 2
    - Raccordement : Bornes auto
    - Courant assigné : 20 A
    - Tension : 230 V
    - Pouvoir de coupure : 4,5/6 kA

    Conformité

      - Certifications : RoHS, NF
      - Étanchéité : IK04, IP20

    Dimensions et poids

    - Largeur : 17.8 mm
    - Hauteur : 94.8 mm
    - Profondeur : 77.6 mm
    - Poids : 115 g

Plus produit : Porte étiquette pour identifier le circuit protégé.

Conseils d'utilisation : Permet de protéger les circuits contre les courts circuits et les échauffements de câble qui peuvent être à l'origine d'incendie. Le choix de la protection dépend du circuit .

Garantie : 2 ans

Caractéristiques

Profondeur d'encastrement

44 mm

Caractéristique de déclenchement

C

Nombre de pôles (total)

2

Nombre de pôles protégés

1

Courant nominal assigné

20 A

Tension assignée

230 V

Tension d'isolation assignée Ui

250 V

Tension assignée de tenue aux chocs (Uimp)

4 kV

Pouvoir de coupure assigné Icn selon EN 60898 à 230 V

4.5 kA

Type de tension

AC

Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V

6 kA

Fréquence

50-60 Hz

Classe de limitation d'énergie

3

Montage encastré

Oui

Conducteur neutre branché simultanément

Oui

Degré de pollution

2

Dispositifs auxiliaires possibles

Oui

Largeur dans les unités de partition

1

Classe de protection (IP)

IP20

Température ambiante en fonctionnement

-25-70 °C

Section de conducteur connectable multifilaire

0.75-10 mm²

Section de conducteur connectable monofilaire

0.75-16 mm²

Antidéflagration

Non

Largeur hors tout

17.8 mm

Hauteur hors tout

94.8 mm

Profondeur/longueur hors tout

77.6 mm

Résistance aux chocs (IK)

IK02

Temperature de stockage

-40-70 °C

Tension d'alimentation

210-250 V

Sens de l'alimentation électrique

Par le haut

Indication de repérage des bornes de raccordement

Oui

Couleur

Gris

Numéro RAL

7035

Sans halogène

Oui

Type de borne

Borne automatique

Type de connexion

Peigne et câble

Equipé d'un porte étiquette

Oui

Mode de pose

Rail DIN

EAN/Gencode

3245064068840

LEG406884
3245064068840

Fiche technique

Gamme
DNX
Nombre de modules
1
Nombre de pôles
Bi
Pouvoir de coupure
4,5Ka
Intensité
20A
Type Disjoncteurs
Courbe C
Connexion
À vis
Connexion
Auto / Vis

Caractéristiques

Poids
115g
