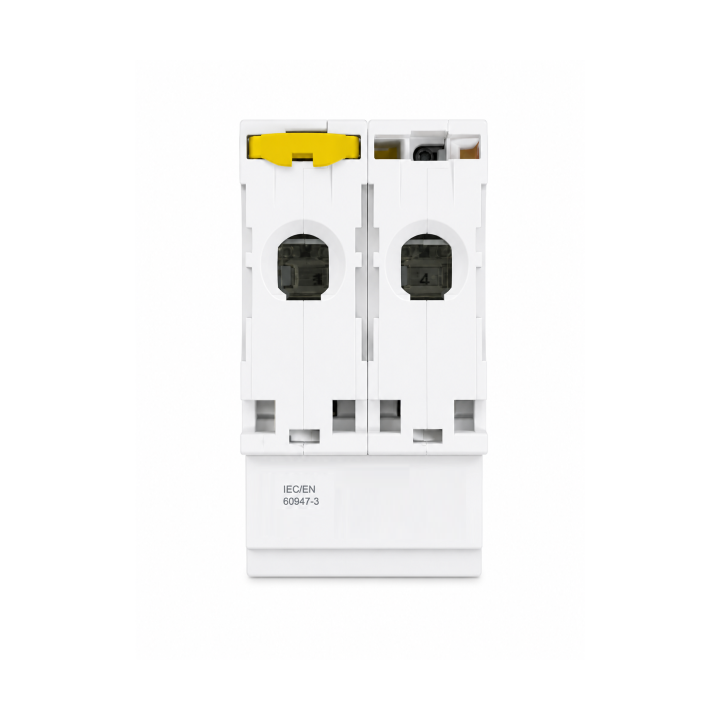

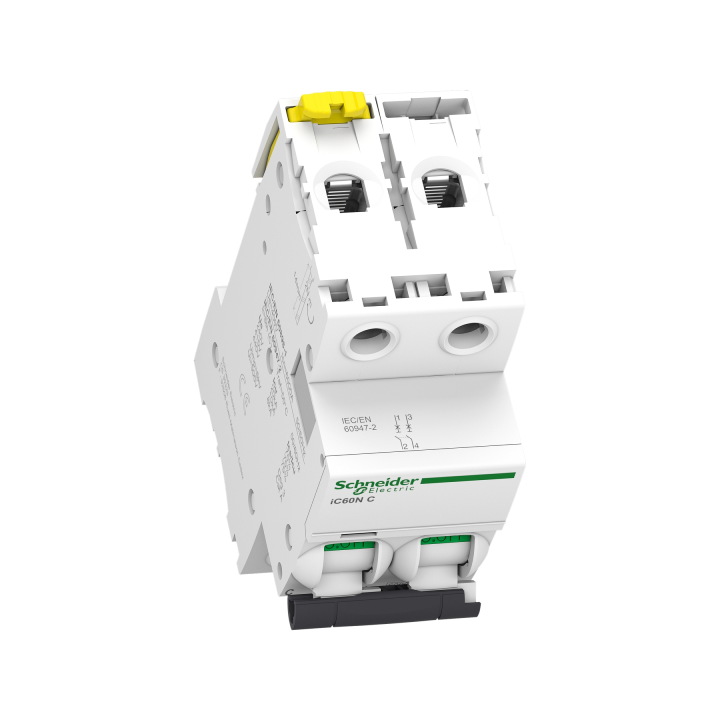

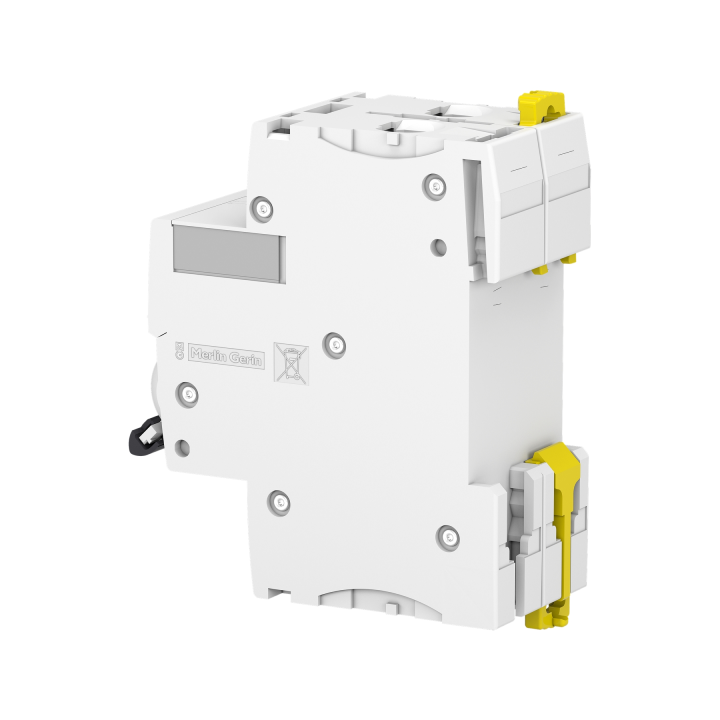

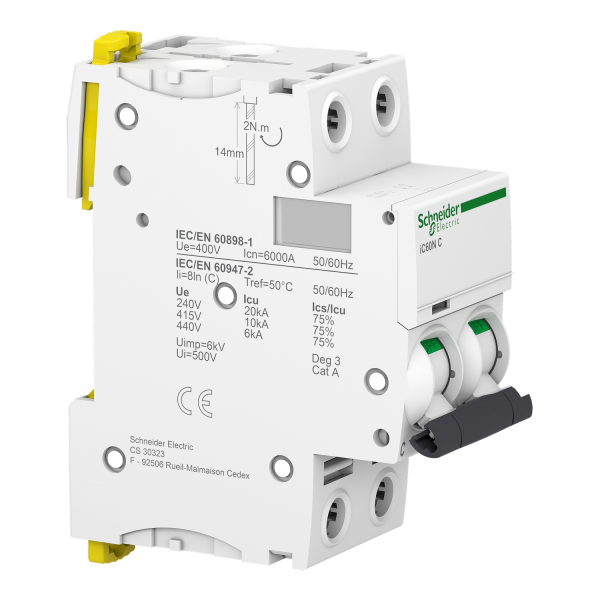

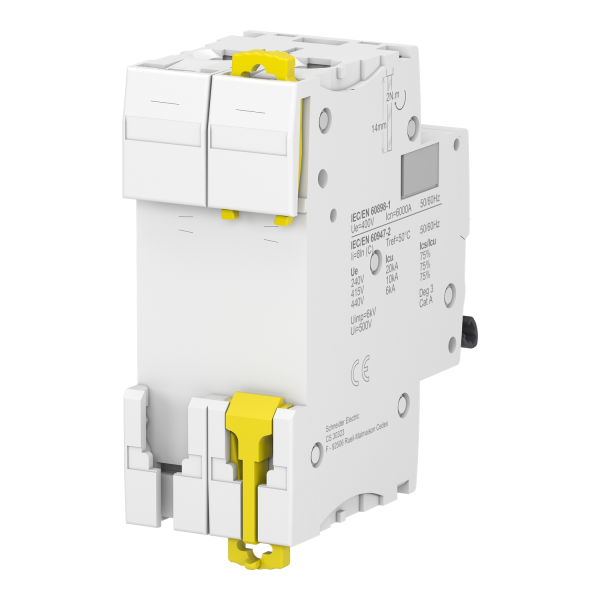

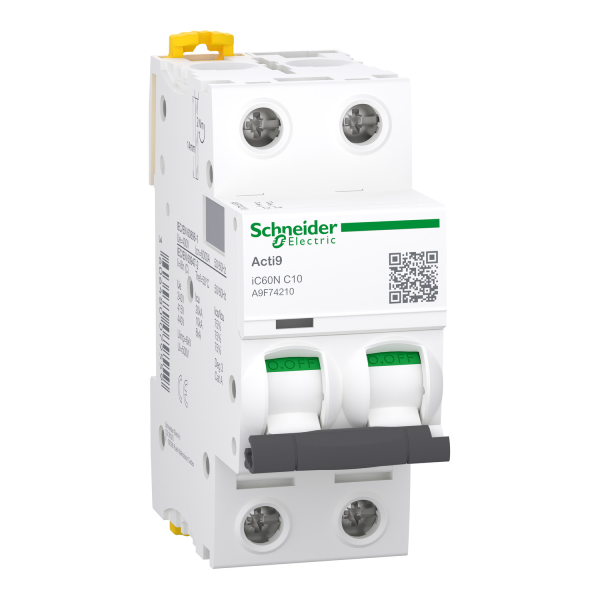

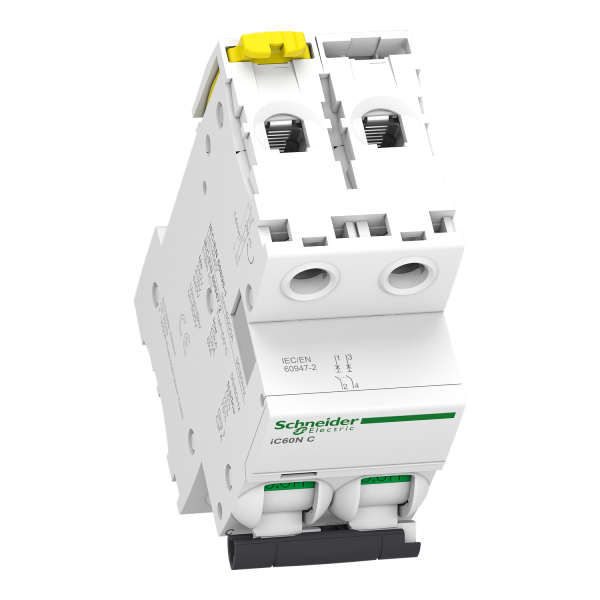

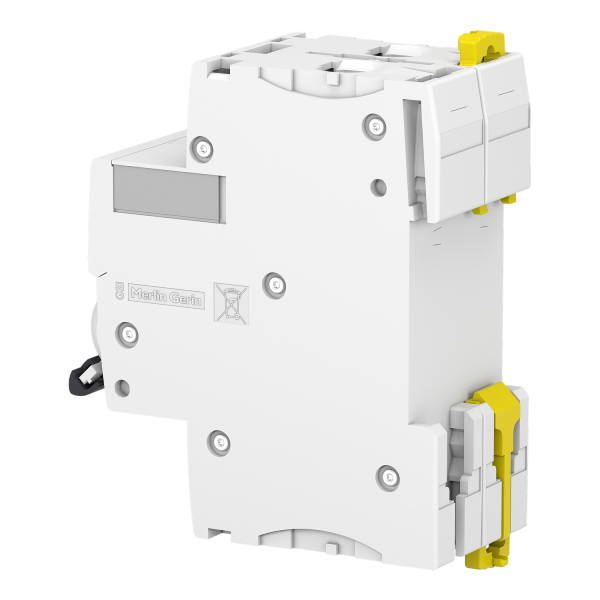

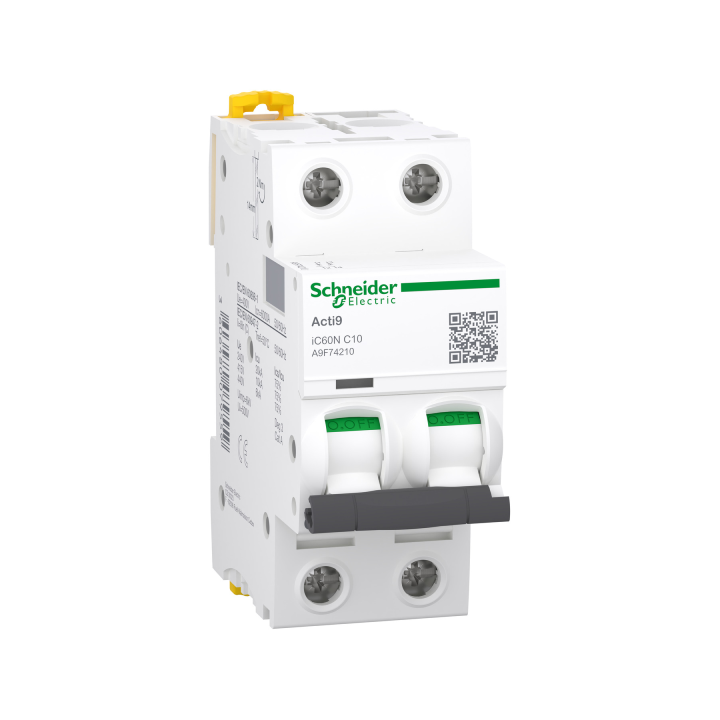

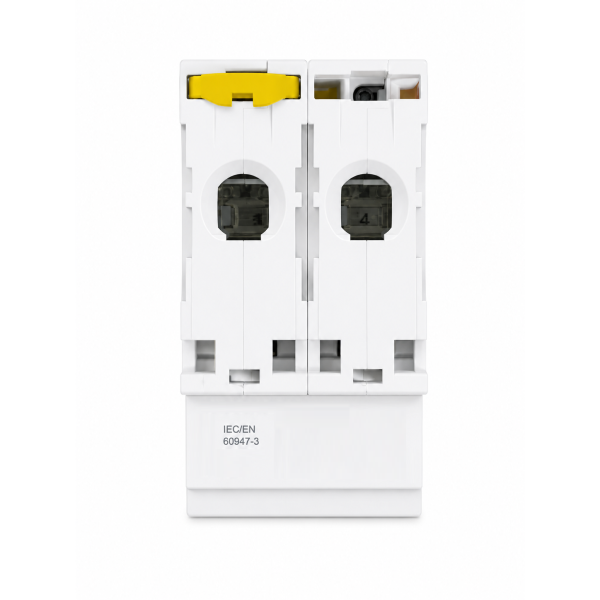

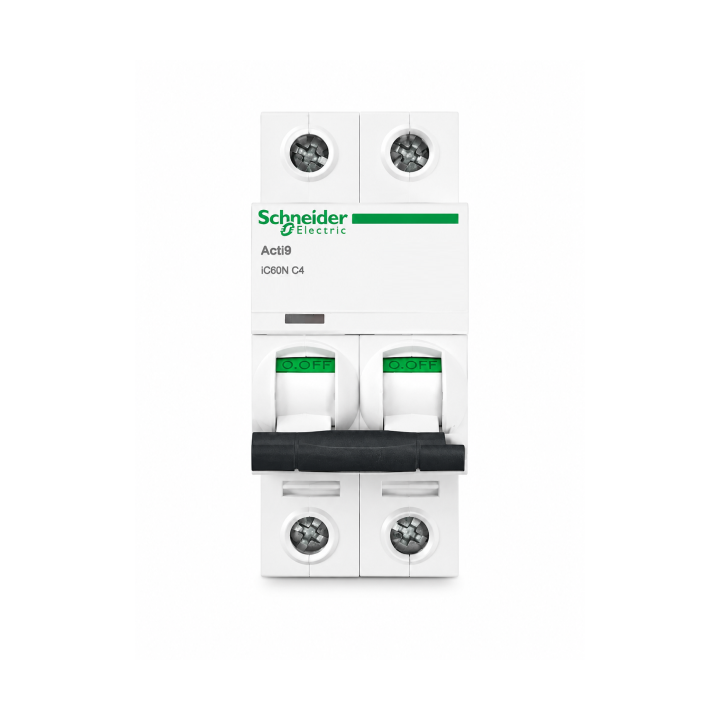

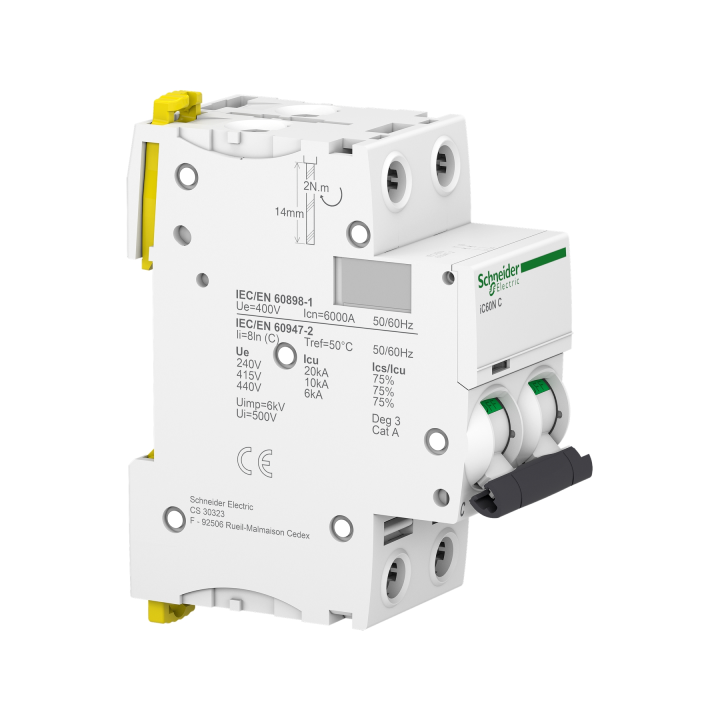

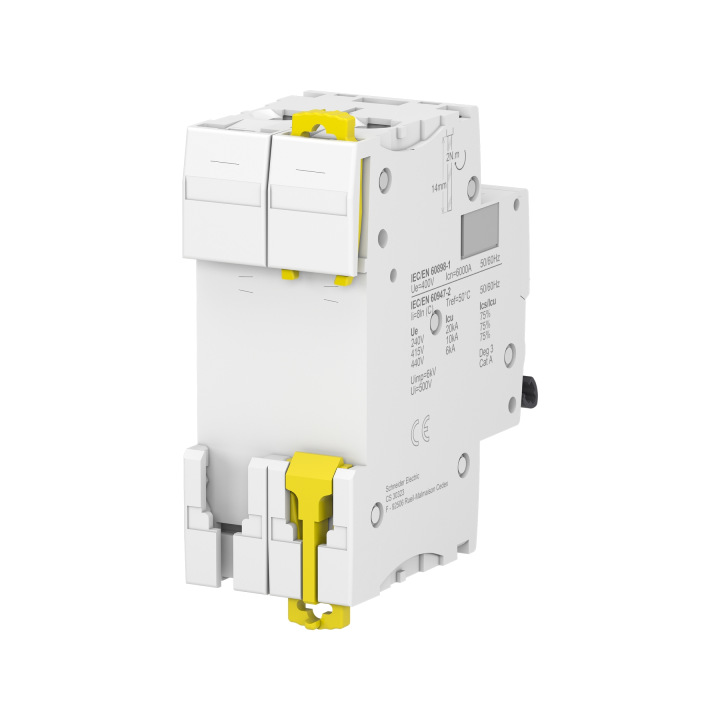

Schneider - Acti9 - IC60N - Disjoncteur - 2P - 10A - 6000A/10kA - courbe C - Réf : A9F74210

 

 

 Ajouter au panier | 24,73 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Disjoncteur Schneider Acti9 iC60N A9F74210 en version 2P 10A courbe C, conçu pour la protection des circuits électriques contre les surcharges et les courts-circuits. Adapté aux installations tertiaires et industrielles, il offre un pouvoir de coupure de 6000A à 400V CA selon EN/IEC 60898-1 et 10kA selon EN/IEC 60947-2.
Produit extrait de la gamme Europe de Schneider.
Il peut être complété par le bloc différentiel A9Q11225 30mA Type AC, ainsi que par la bobine MX A9A26946 ou d’autres bobines disponibles.

Description produit complète
Assurez la protection de vos circuits électriques avec le disjoncteur Acti9 iC60N 2P 10A courbe C Réf A9F74210 de Schneider Electric. Conçu pour les installations de distribution dans les bâtiments tertiaires et industriels, ce disjoncteur miniature protège efficacement les circuits contre les surcharges et les courts-circuits. Sa configuration 2P avec 2 pôles protégés permet une coupure complète et sécurisée du circuit.
Ce modèle de la gamme Acti9 iC60 bénéficie d’une technologie de déclenchement thermique-magnétique et d’une courbe de déclenchement C. Son calibre de 10A convient aux départs nécessitant une protection de faible intensité, tout en conservant les performances de la gamme Acti9 iC60N. Il offre un pouvoir de coupure de 6000A à 400V CA selon la norme EN/IEC 60898-1 et de 10kA à 380...415V CA selon la norme EN/IEC 60947-2.
Côté installation, il se monte simplement par encliquetage sur rail DIN 35 mm. Sa largeur de 4 pas de 9 mm, soit 36 mm, facilite son intégration dans les tableaux électriques modulaires. Le raccordement peut se faire en haut ou en bas, avec compatibilité peigne pour un câblage plus rapide, propre et évolutif.
Pour un usage professionnel plus sûr et plus pratique, le disjoncteur intègre les systèmes VisiTrip et VisiSafe. VisiTrip permet d’identifier rapidement un départ déclenché afin de réduire les temps de diagnostic, tandis que VisiSafe améliore la sécurité lors des interventions sur le circuit aval. Il peut également être associé à des auxiliaires, dispositifs différentiels Vigi ou solutions de surveillance compatibles Acti9.
CARACTÉRISTIQUES
PRINCIPALES
• Gamme : Acti9
• Nom du produit : Acti9 iC60
• Type de produit : Disjoncteur miniature
• Nom de l'appareil : iC60N
• Application : Distribution
• Description des pôles : 2P
• Nombre de pôles protégés : 2
TECHNIQUES
• Courant nominal : 10A
• Courbe de déclenchement : C
• Pouvoir de coupure : 6000A à 400V CA / 10kA à 380...415V CA
• Technologie du déclencheur : Thermique-magnétique
• Installation : Encliquetable sur rail DIN 35 mm
SPÉCIFICATIONS
Caractéristique	Valeur
Gamme	Acti9
Type de produit ou équipement	Disjoncteur miniature
Nom du produit	Acti9 iC60
Nom de l'appareil	iC60N
Description des pôles	2P
Nombre de pôles protégés	2
Courant nominal	10A
Type de réseau	CA / CC
Courbe de déclenchement	C
Technologie du déclencheur	Thermique-magnétique
Pouvoir de coupure	6000A Icn à 400V CA conforme EN/IEC 60898-1 / 10kA Icu à 380...415V CA conforme EN/IEC 60947-2
Pouvoir de coupure complémentaire	36kA Icu à 12...133V CA, 20kA Icu à 220...240V CA, 6kA Icu à 440V CA, 10kA Icu à <= 125V CC
Tension assignée d'emploi	380...415V CA / <= 125V CC
Limite de déclenchement magnétique	8 x In +/- 20%
Aptitude au sectionnement	Oui, conforme EN/IEC 60898-1 et EN/IEC 60947-2
Normes	EN/IEC 60947-2, EN/IEC 60898-1
Mode d'installation	Encliquetable sur rail DIN 35 mm
Pas de raccordement	18 mm entre phases / 4 pas de 9 mm
Mode de raccordement	Borne simple haut ou bas : 1 câble 1...25 mm² rigide cuivre, 1 câble 1...16 mm² flexible cuivre, 1 câble 1...16 mm² flexible avec embout cuivre
Longueur de dénudage des fils	14 mm pour connexion haut ou bas
Couple de serrage	2 N.m haut ou bas
Dimensions et poids	85 x 36 x 78,5 mm / 0,25 kg
Cette référence est une référence européenne portant le marquage CE. Elle trouve son équivalent sous la réf : A9F77210.
Le marquage CE est obligatoire pour tous les équipements électriques destinés à être commercialisés dans l’Union européenne, dès lors qu’ils relèvent d’une ou plusieurs directives européennes.
À l’inverse, la marque NF constitue une certification volontaire propre à la France, délivrée par l’AFNOR (Association française de normalisation).
Il est important de souligner que les produits portant uniquement le marquage CE présentent des caractéristiques techniques identiques à ceux bénéficiant à la fois des certifications CE et NF. Ils sont parfaitement compatibles entre eux et offrent, dans bien des cas, un avantage économique en raison de l'absence de frais liés à une certification supplémentaire.
Détails du produit
• Marque
  Schneider
• Référence
  SCHA9F74210
• EAN13
  3606480079559
Fiche technique
• Gamme
  Acti9 iC60N
• Type Disjoncteur
  Courbe C
• Nombre de pôles
  Bi
• Pouvoir de coupure
  6 kA
• Intensité
  10A
• Référence fabricant
  A9F74210
