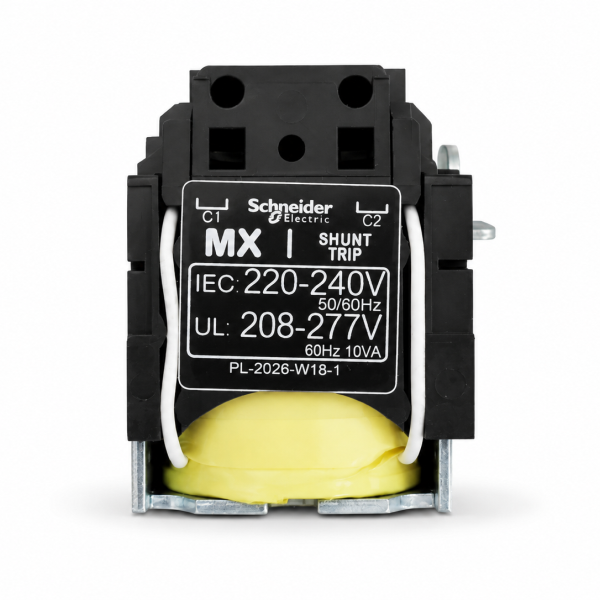

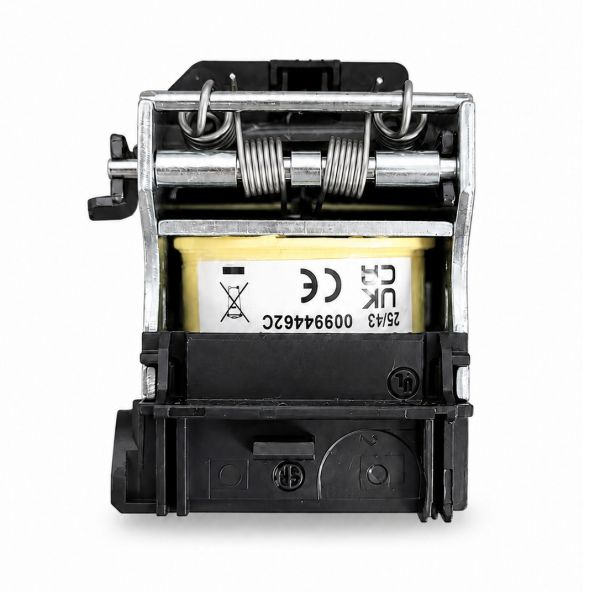

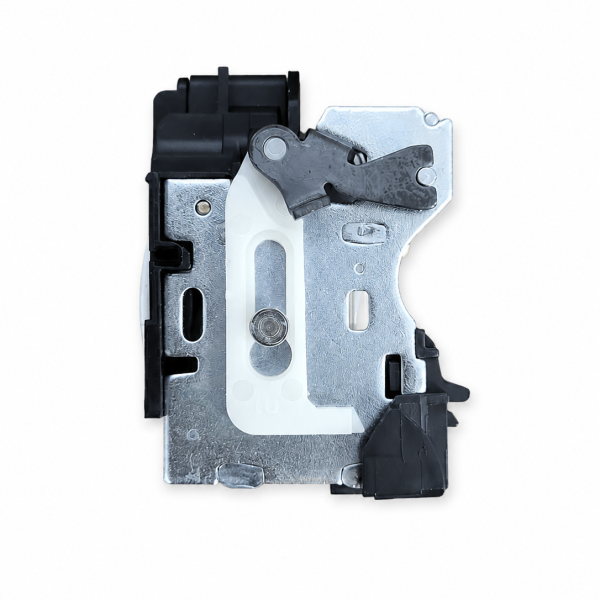

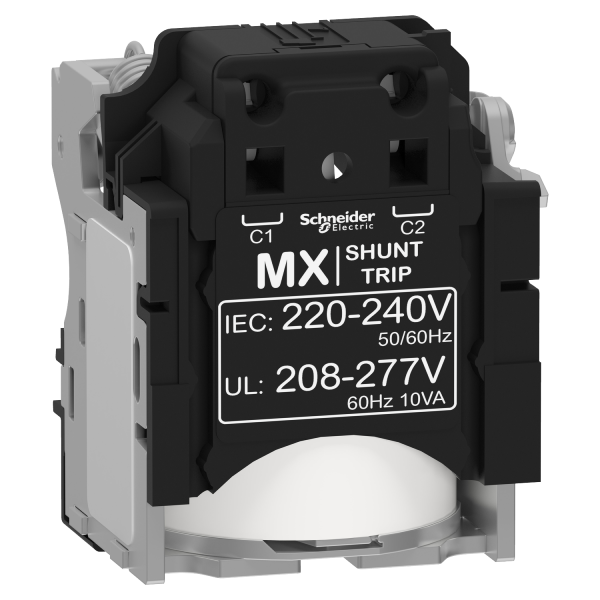

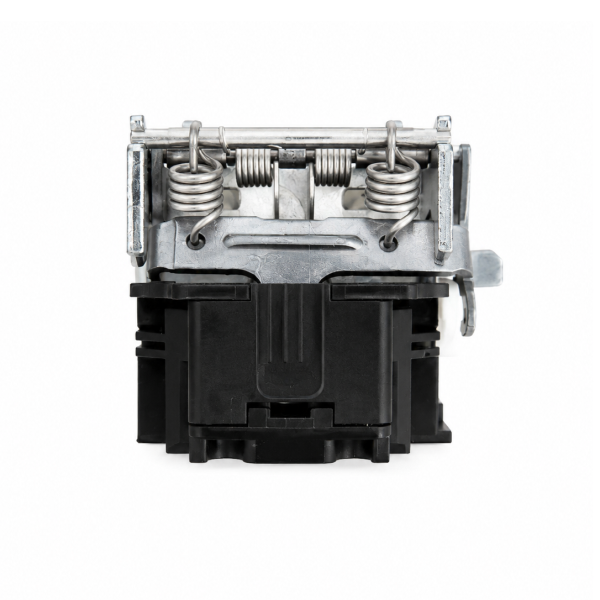

Schneider - Déclencheur voltmétrique MX pour disjoncteur NSX - Réf : LV429387

 

 

 Ajouter au panier | 49,90 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Schneider Electric ComPacT NSX - Déclencheur voltmétrique MX - 220-240 V CA 50/60 Hz - 208-277 V CA 60 Hz - Réf. LV429387 est une bobine d'ouverture à émission destinée à la commande électrique des disjoncteurs compatibles. Elle permet de provoquer l'ouverture à distance du disjoncteur à partir d'un signal de commande impulsionnel ou maintenu. Son raccordement par bornes à ressort facilite son intégration et le câblage des auxiliaires.
ATOUTS
• Déclenchement à distance : la bobine d'ouverture MX permet de commander électriquement l'ouverture du disjoncteur compatible.
• Double plage de tension : fonctionne sous 220 à 240 V CA en 50/60 Hz ou sous 208 à 277 V CA en 60 Hz.
• Réponse rapide : son temps de réponse de 50 ms permet un déclenchement rapide à réception de l'ordre de commande.
• Commande flexible : accepte un signal impulsionnel ou maintenu, avec une durée d'impulsion minimale de 20 ms.
• Raccordement à ressort : accepte des conducteurs de 0,5 à 1,5 mm² avec une longueur de dénudage de 7 mm.

Description produit complète
Le déclencheur voltmétrique Schneider Electric ComPacT NSX MX Réf. LV429387 est un auxiliaire de commande conçu pour provoquer électriquement l'ouverture d'un disjoncteur compatible. Cette bobine d'ouverture à émission permet notamment de réaliser un déclenchement à distance à partir d'un circuit de commande.
Elle fonctionne sous une tension de 220 à 240 V CA en 50/60 Hz ou de 208 à 277 V CA en 60 Hz. Le déclenchement peut être commandé par une impulsion ou par un signal maintenu, ce qui permet d'adapter son fonctionnement à différents systèmes de contrôle électrique.
Le seuil de fonctionnement est compris entre 0,7 et 1,1 x Un pour l'ouverture. La bobine MX présente un temps de réponse de 50 ms et peut recevoir une impulsion d'une durée minimale de 20 ms. Sa puissance d'appel est de 10 VA.
Son raccordement s'effectue à l'aide de bornes auxiliaires à ressort acceptant des conducteurs de 0,5 à 1,5 mm², soit AWG 20 à AWG 16. La longueur de dénudage recommandée est de 7 mm. Ce système facilite le câblage et l'intégration de l'auxiliaire dans le disjoncteur.
La référence LV429387 est compatible avec plusieurs familles de disjoncteurs Schneider Electric, notamment ComPacT NSX, ComPacT NSX DC, EasyPact CVS et PowerPacT Multistandard.
CARACTÉRISTIQUES
PRINCIPALES
• Gamme : ComPacT
• Nom de l'appareil : MX
• Type de produit : Libération de tension
• Fonction : Déclencheur d'ouverture à émission MX
• Application : Contrôle
• Type de signal de commande : Impulsion ou maintenu
• Compatibilité : ComPacT NSX, ComPacT NSX DC, EasyPact CVS et PowerPacT Multistandard
TECHNIQUES
• Tension du circuit de commande : 220...240 V CA 50/60 Hz
• Tension du circuit de commande à 60 Hz : 208...277 V CA
• Seuil de fonctionnement : 0,7...1,1 x Un à l'ouverture
• Temps de réponse : 50 ms
• Puissance d'appel de l'alimentation : 10 VA
SPÉCIFICATIONS
Caractéristique	Valeur
Marque	Schneider Electric
Gamme	ComPacT
Gamme de produit	ComPacT NSX100...250 / NSX400...630 / versions DC et DC PV
Nom de l'appareil	MX
Type de produit ou équipement	Libération de tension
Application de l'appareil	Contrôle
Type de déclencheur voltmétrique	Déclencheur d'ouverture à émission MX
Tension circuit de commande	220...240 V CA 50/60 Hz
Tension circuit de commande à 60 Hz	208...277 V CA
Compatibilité de gamme	ComPacT NSX
Compatibilité ComPacT	ComPacT NSX DC
Compatibilité EasyPact	EasyPact CVS
Compatibilité PowerPacT	PowerPacT Multistandard
Seuil de fonctionnement	0,7...1,1 x Un à l'ouverture
Temps de réponse	50 ms
Type de signal de commande	Impulsion / maintenu
Durée de l'impulsion	≥ 20 ms
Puissance d'appel de l'alimentation	10 VA
Borne de raccordement auxiliaire	Ressort 0,5...1,5 mm² (AWG 20...AWG 16)
Longueur de dénudage des fils	7 mm
Référence	LV429387
Le déclencheur voltmétrique MX Schneider Electric Réf. LV429387 est un auxiliaire à installer sur les disjoncteurs ComPacT NSX100 à NSX630. Alimenté en 220 à 240 V CA 50/60 Hz ou en 208 à 277 V CA sous 60 Hz, il permet de provoquer l'ouverture du disjoncteur à distance lorsqu'un ordre électrique lui est envoyé.
Cet accessoire est optionnel, il n'est pas obligatoire pour le fonctionnement ou à la protection assurée par le disjoncteur. Il est utile lorsqu'il faut ajouter une commande de déclenchement déportée, par exemple depuis un bouton d'arrêt d'urgence, un système de commande ou un automatisme.
La bobine MX LV429387 peut notamment être associée aux modèles ComPacT NSX100 suivants : C10N32D100 avec déclencheur MicroLogic 2.2 100 A, C10F3TM100 en TM-D 100 A, C10N3TM063 en TM-D 63 A et C10N3TM100 en TM-D 100 A.
Pour les installations utilisant un ComPacT NSX160, elle est compatible avec les références C16N32D160 en MicroLogic 2.2 160 A, C16F3TM160 en TM-D 160 A et C16N3TM160 en TM-D 160 A.
Sur les châssis ComPacT NSX250, le déclencheur MX peut compléter les disjoncteurs C25F3TM200 et C25N3TM200 en TM-D 200 A, ou les modèles 250 A C25N32D250, C25F3TM250 et C25N3TM250. Le choix du disjoncteur reste lié au calibre, au pouvoir de coupure et au type de déclencheur nécessaires à l'installation, la bobine MX vient uniquement ajouter la fonction de déclenchement à distance.
Pour les installations de puissance supérieure, la référence LV429387 convient également aux ComPacT NSX400, comme le C40N42D400 en 4P4D, ou les C40H32D400, C40F32D400 et C40N32D400 en 3P3D. Ces disjoncteurs de 400 A peuvent ainsi être intégrés à une commande électrique nécessitant une ouverture déportée.
La même bobine MX est prévue pour les ComPacT NSX630 comme le C63N42D630 en 4P4D et les modèles 3P3D C63H32D630, C63F32D630 et C63N32D630.
Elle permet donc de conserver le même principe de commande à distance sur une large plage de disjoncteurs NSX, de 100 à 630 A.
À retenir : la Réf. LV429387 doit être choisie lorsque l'installation nécessite un déclenchement à distance du disjoncteur et dispose d'une tension de commande de 220–240 V CA 50/60 Hz ou 208–277 V CA 60 Hz. Elle ne remplace pas le déclencheur de protection du disjoncteur : elle vient ajouter une fonction de commande d'ouverture à distance.
Détails du produit
• Marque
  Schneider
• Référence
  SCHLV429387
• EAN13
  3606480019098
Fiche technique
• Référence fabricant
  LV429387
Documents
Fiche Technique
FT - LV429387
 Télécharger (235.54KB)
Notice - LV429387
Notice - LV429387
 Télécharger (2.46MB)
