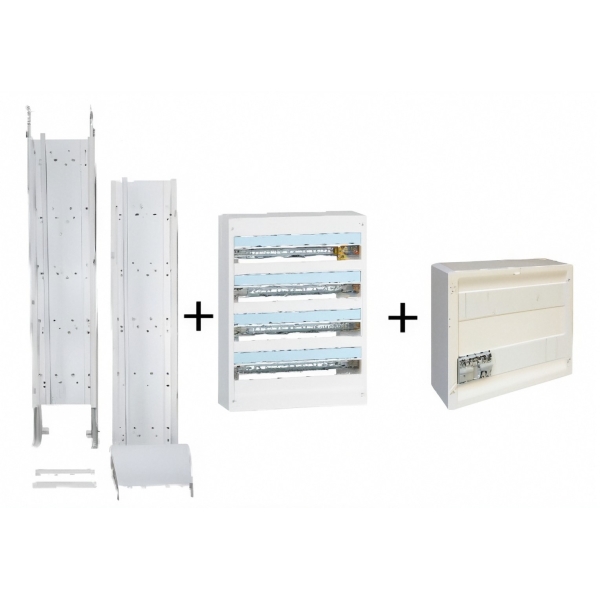

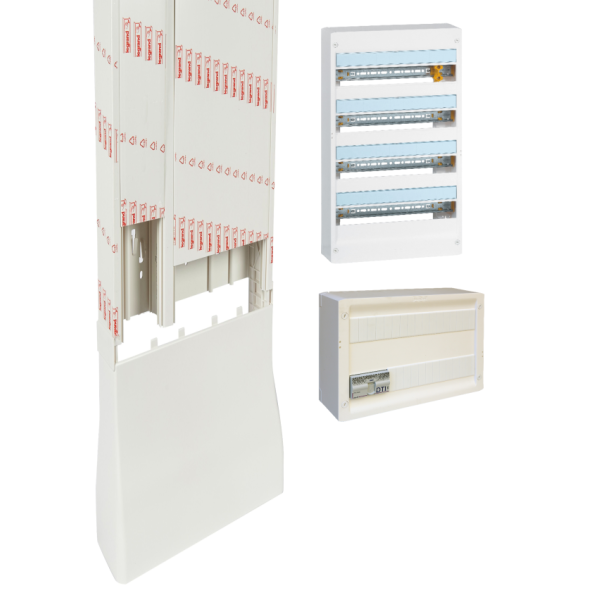

Legrand - Kit GTL 18M complet + tableau 72M + VDI 4RJ45 - 030067+401224+418248

Description

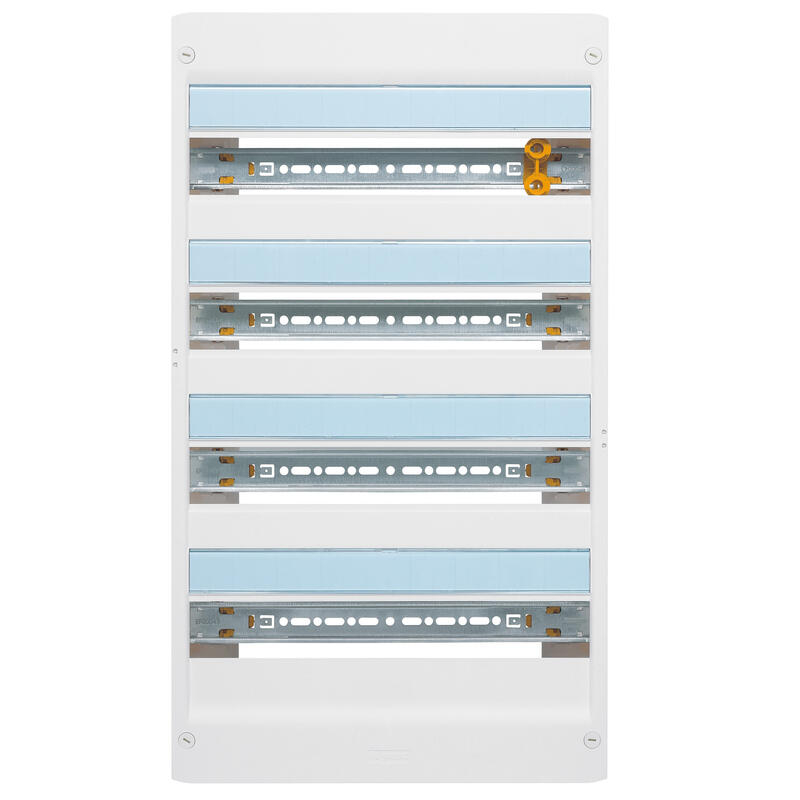

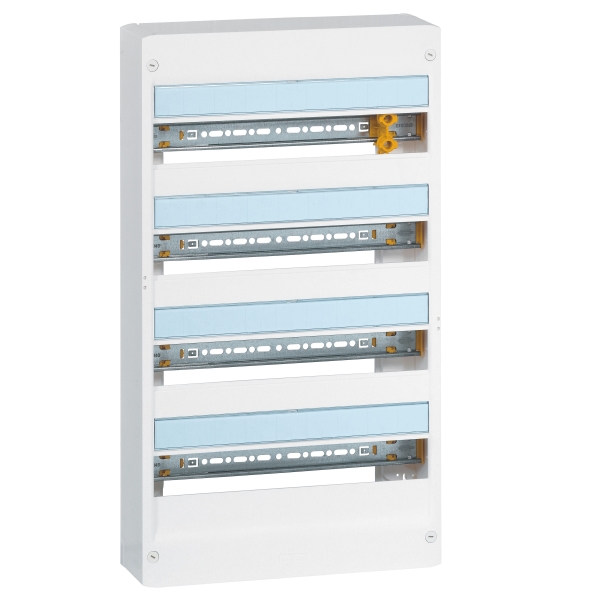

Le coffret électrique Legrand Drivia 401224 est conçu pour accueillir jusqu’à 72 modules répartis sur 4 rangées de 18, en conformité avec la norme NFC 15-100.

Il s’installe en saillie, sur une goulotte GTL ou dans un bac d’encastrement. Son design compact, ses rails inclinables et ses accessoires fournis permettent un câblage rapide et une installation optimisée.

Ce coffret peut être installé directement sur une goulotte GTL 18 modules (réf. 030067)

Caractéristiques principales

• Capacité : 4 rangées × 18 modules = 72 modules
• Indice de protection : IP30 / IK05
• Couleur : Blanc RAL9003
• Pose : En saillie, compatible goulotte ou bac d'encastrement
• Conforme aux normes IEC 60670-24 / 62208 et NFC 15-100
• Dimensions : H 625 mm × L 355 mm × P 103,5 mm

Accessoires inclus

• 1 bornier de terre IP2X (réf. 405057) + 1 bornier phase (réf. 004850) et neutre (réf. 004840)
• Obturateurs modulaires prédécoupables (réf. 001660)
• Kit de fixation Drivia Clip (mur ou GTL) (réf. 980376)
• Kit de jumelage vertical/horizontal Drivia Easy (compris avec la réf. 980376)
• Bandeaux de repérage, étiquettes et porte-plan autocollant

Tout est inclus pour permettre une installation rapide, fiable et conforme dès réception du coffret.

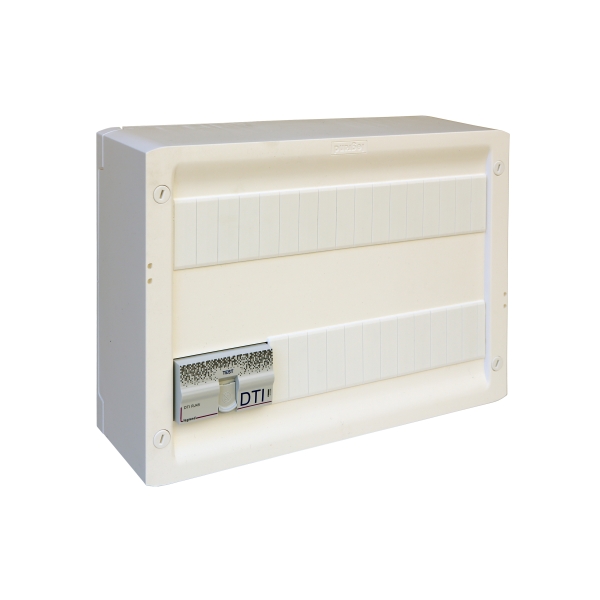

Coffret VDI Grade 2 – Réf. 418248

Ce coffret de communication Legrand est conçu pour la distribution centralisée du réseau multimédia : TV, téléphone et données informatiques. Il regroupe tous les éléments nécessaires à une installation VDI performante et conforme.

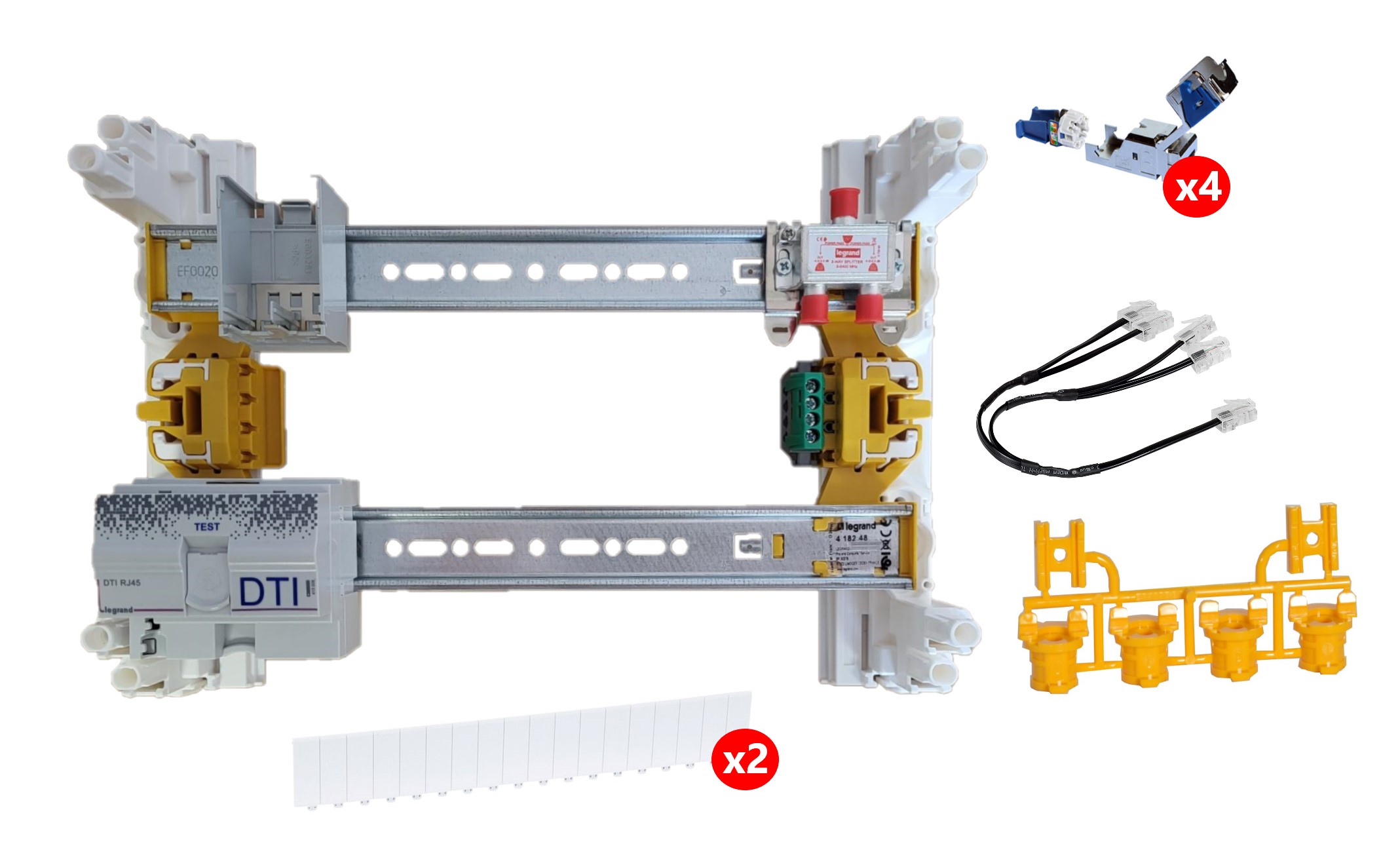

• 1 DTI RJ45 modulaire réf. 413008 (pré-installé)
• 1 répartiteur TV 2 sorties réf. 073980 (pré-installé)
• 1 support 4 connecteurs RJ45 réf. 413180 (pré-installé)
• 4 connecteurs CAT6 STP réf. 413183 (à installer)
• 1 cordon quadruple RJ45 pour téléphone réf. 413204 (à installer)
• 1 bornier de terre réf. 004830 (pré-installé)
• Kit de fixation Drivia Clip (mur ou GTL) (réf. 980376)
• Kit de jumelage vertical/horizontal Drivia Easy (compris avec la réf. 980376)
• 2 Bandes d'obturateurs 18 modules réf. 001664 (à installer)

Dimensions : H 250 mm × L 355 mm. Possibilité de l’équiper d’une porte (réf. 401231) pour finition soignée.

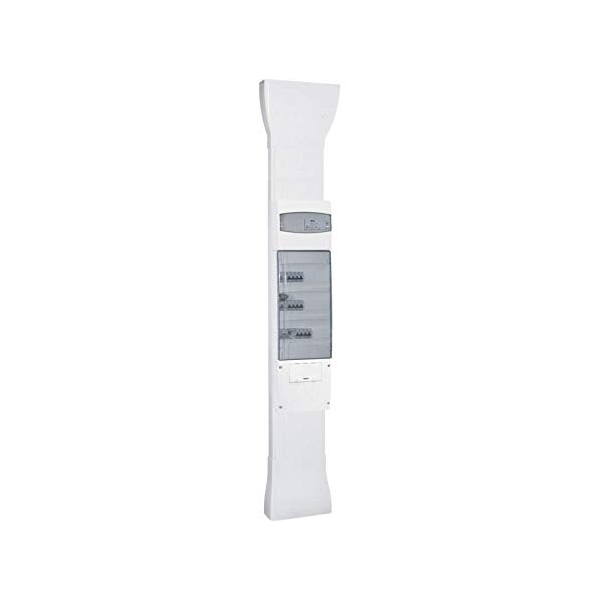

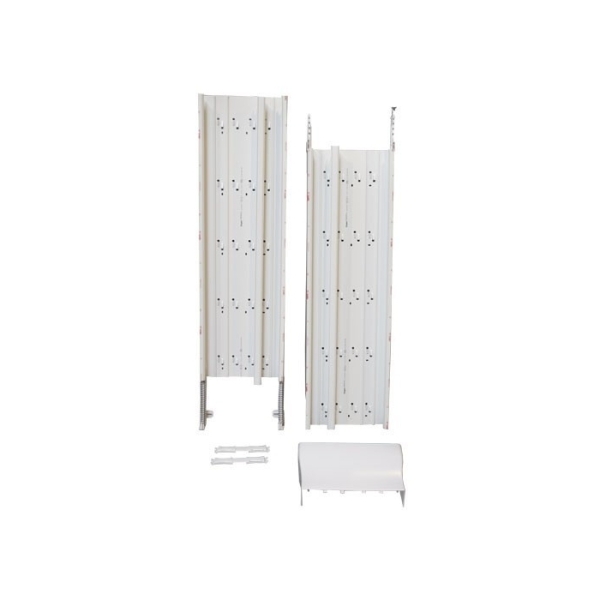

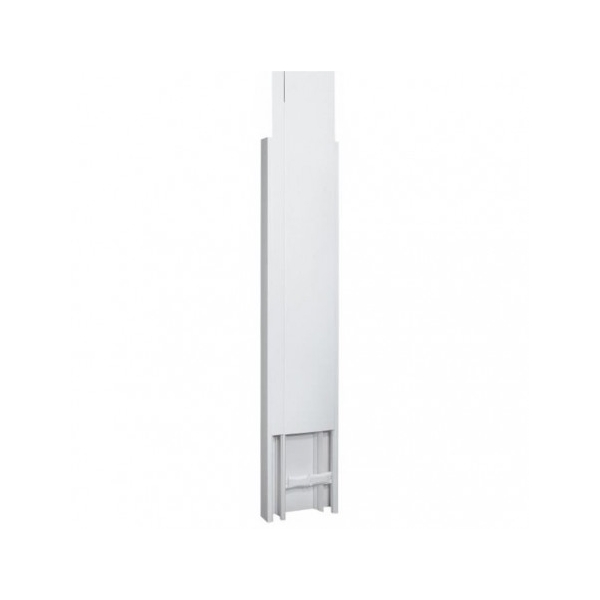

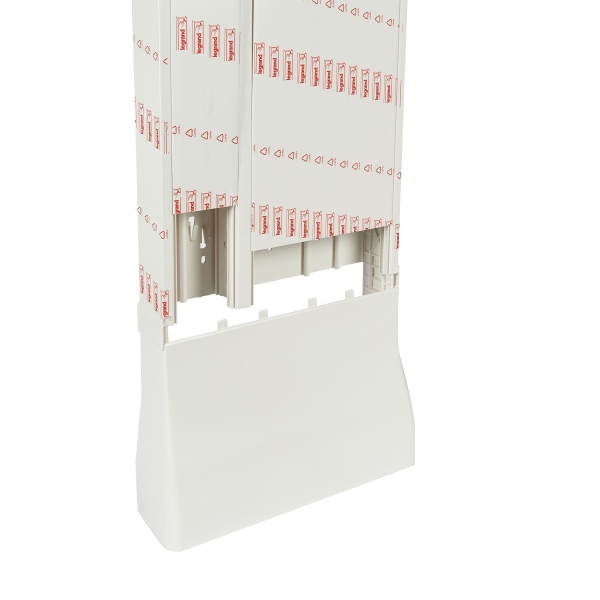

Goulotte GTL 18 modules – Réf. 030067

La GTL Legrand permet l’alignement normé et sécurisé des coffrets modulaires. Fournie avec ses clips de fixation, elle facilite la mise en œuvre des installations électriques domestiques ou petits tertiaires.

• Hauteur : 2,60 mètres
• Largeur adaptée aux coffrets Drivia 18 modules
• Fixation simple mur ou sol/plafond
• Conforme à la norme NFC 15-100
