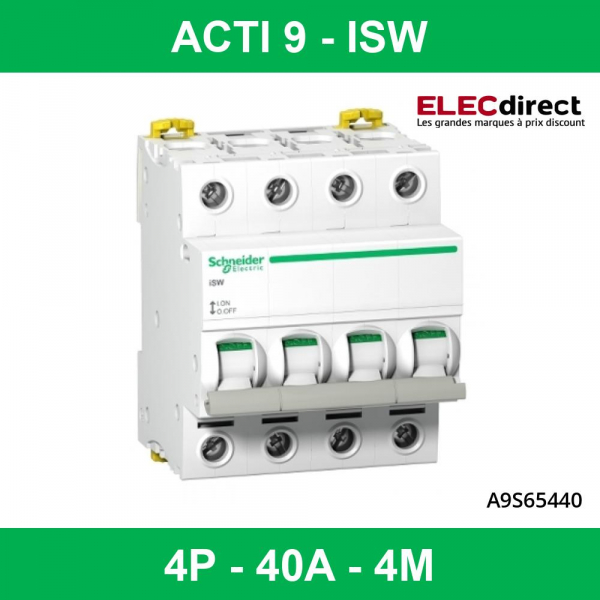

Schneider - Acti9, iSW interrupteur-sectionneur 4P 40A 415VAC - A9S65440

Schneider - Acti9, iSW interrupteur-sectionneur 4P 40A 415VAC - A9S65440

  bobine MX non compatible avec ce produit. Voir ISW-NA. A9S70740

Gamme Acti 9
Nom du produit Acti 9 iSW
Fonction produit Interrupteur-sectionneur
Nom abrégé de l'appareil ISW
Fonction de l appareil Contrôle Isolation
Description des pôles 4P
Catégorie d'emploi AC-22A
Aptitude au sectionnement Oui
Complémentaires
[Ie] courant assigné d'emploi 40 A 415 V CA 50/60 Hz
[Ue] tension assignée d'emploi 415 V CA 50/60 Hz
[Icm] pouvoir assigné de fermeture en court-circuit 4.2 kA sectionneur seulement
[Icw] courant assigné de courte durée admissible 1260 A
[Ui] tension assignée d'isolement 500 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs 6 kV
Type de commande Par maneton
Signalisation locale Indication ON/OFF
Coupure pleinement apparente Oui
Mode d'installation Fixe
Support de montage Rail DIN
Compatibilité du bloc de distribution du peigne de jeu de barres
Haut ou bas : oui
Pas de 9 mm 8
Hauteur 85 mm
Largeur 72 mm
Profondeur 78,5 mm
Couleur Blanc
Durée de vie mécanique 20000 cycle
Durée de vie électrique 15000 cycle
Mode de raccordement Bornes type tunnel: (haut ou bas) 1 câble(s) Bornes type tunnel: (haut ou bas) 1 câble(s) Bornes type tunnel: (haut ou bas) 1 câble(s) Longueur de dénudage des fils 9 mm
Couple de serrage 3.5 N.m
Environnement
Normes EN 60947-3
IEC 60947-3
Degré de protection IP IP20
Degré de pollution 3
Tropicalisation 2
Humidité relative 95 % à 55 °C
