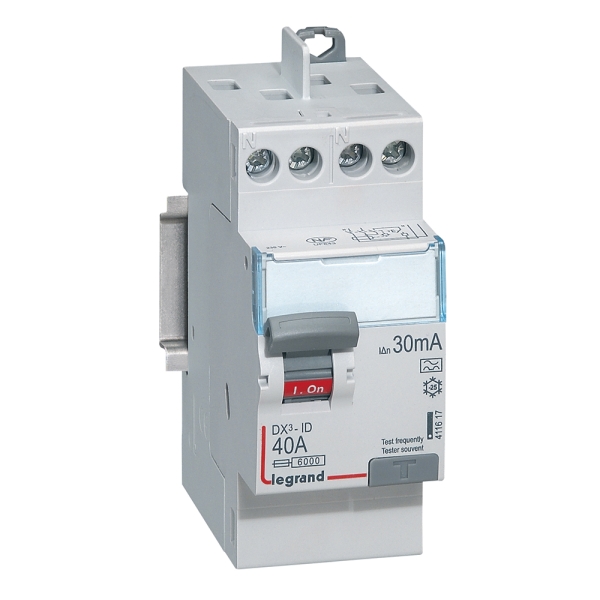

Legrand - Interrupteur différentiel DX3 2P - 40A - 30mA - Type A - Départ Haut à vis - Réf : 411617

Produit certifié NF

LEG411617 | Réf. Elecdirect

411617 | Réf. Fabricant

3245064116176 | EAN13

En stock

42,80 €

TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Description courte
L'interrupteur différentiel modulaire bipolaire Legrand, référence 411617, détecte les fuites de courant provoquées par des défauts d'isolement. En cas de contact accidentel avec une partie sous tension, il interrompt instantanément l'alimentation électrique du circuit concerné afin d'assurer la sécurité des personnes.
Documents

Fiche technique

Téléchargement (331.24k)

Notice

Téléchargement (790.72k)

Certificats

Téléchargement (610.05k)

Description produit complète

Données techniques

- Interrupteur différentiel bipolaire 230V, type A. Permet la détection de défauts à composante alternative et continue.

- Protection en tête de groupe avec arrivée et sortie haute par bornes à vis.

- Distribution optimisée à l'aide d'un peigne.

- Porte-étiquette facilitant l'identification rapide du circuit protégé

- Dispose d'un indicateur visuel de position, affiche l'état ON en vert et l'état OFF en rouge.

- Intensité 40A

- Sensibilité 30mA

- 2 modules

Restrictions

- L'interrupteur différentiel doit être associé à un disjoncteur, placé en amont ou en aval, dont le calibre ne dépasse pas l'intensité nominale de l'interrupteur afin d'assurer une protection efficace contre les surcharges.
Dimensions et poids

- Largeur : 35.6 mm

- Hauteur : 98.9 mm

- Profondeur : 77.8 mm

Normes

- Conforme à la norme NF EN 61008-1

- Classe de protection : IP20

- RoHS

Nombre de pôles	2
Tension assignée (Ue)	230V
Calibre/courant nominal assigné (In)	40A
Sensibilité / courant de défaut nominal (IΔn)	0.03A
Tension d'isolement assignée (Ui)	250V
Tension assignée de tenue aux chocs (Uimp)	4kV
Mode de pose	Rail DIN
Type de courant différentiel	A
Sélectif	Non
Type retardé de courte durée	Non
Résistance de court-circuit (Icw)	10kA
Tenue au courant de choc	0.25kA
Type de tension	AC
Avec dispositif de verrouillage	Oui
Fréquence	50 Hz
Produits auxiliaires associables	Oui
Classe de protection (IP)	IP20
Largeur en nombre de modtbodyes	2
Profondeur d'encastrement	44mm
Température ambiante en fonctionnement	-25-60°C
Degré de pollution	2
Section de raccordement cable souple	0.75-35mm²
Section de raccordement cable rigide	0.75-50mm²
Numéro RAL (équivalent)	7035
Antidéflagration	Non
Largeur	35.6mm
Hauteur	98.9mm
Profondeur	77.8mm
Résistance aux chocs (IK)	IK04
Temperature de stockage	-40-70°C
Sens de l'alimentation électrique	Par le haut ou le bas
Indication de repérage des bornes de raccordement	Non
Conforme aux tests de mise en service (1000V)	Oui
Cotbodyeur	Gris
Sans halogène	Oui
Type de connexion	Borne à vis
Type de connexion	Peigne et câble
Avec zone de texte/surface d'inscription	Oui
