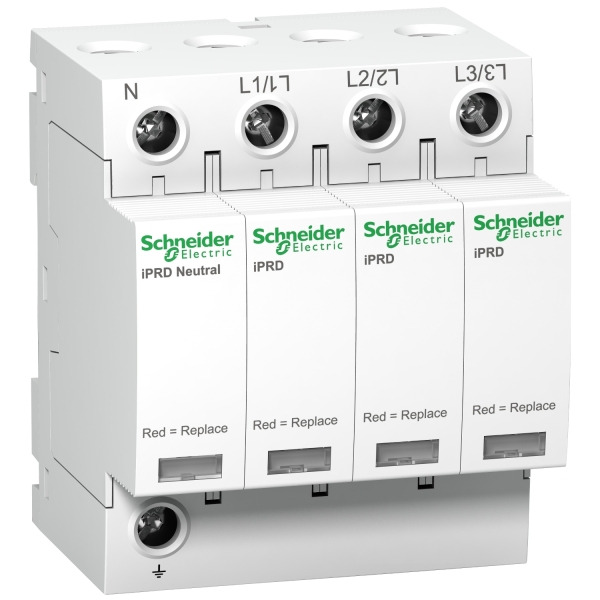

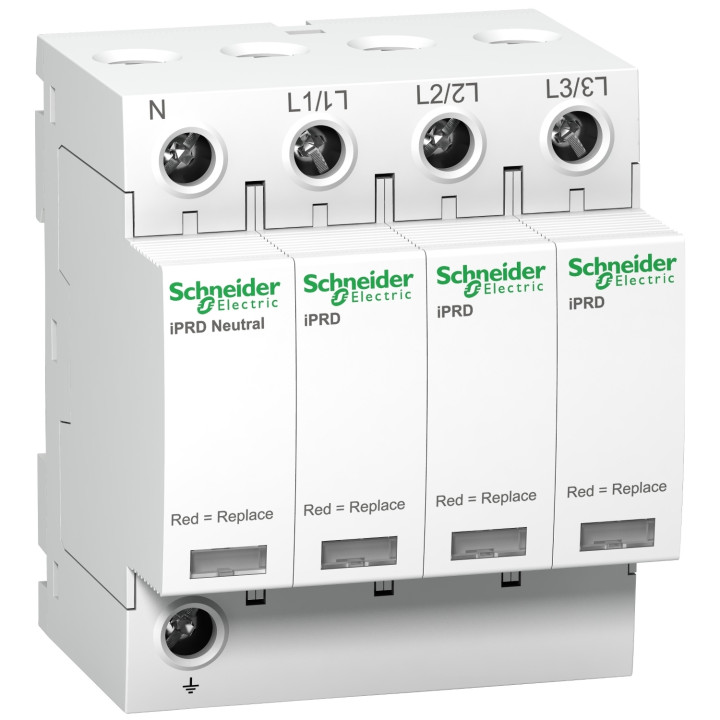

Schneider - Acti9, iPRD 8r parafoudre 8 KA 350V 3PN avec report signalisation - A9L08601

Acti 9

Acti 9 iPRD

Parafoudre à cartouche débrochable

IPRD8r

Distribution

3P + N

Avec

1 SD (1 C/O)

Réseau de distribution électrique

TN-S
TT

10 kV type 3 mode commun N/PE
10 kV type 3 mode différentiel L/N

Type 2 + 3

MOV + GDT

230 V CA (+/- 10 %) à 50/60 Hz
400 V CA (+/- 10 %) à 50/60 Hz

Mode commun: 2,5 kA (L/PE)
Mode commun: 2,5 kA (N/PE)
Mode différentiel: 2,5 kA (L/N)

Mode commun: 8 kA L/PE
Mode commun: 8 kA N/PE
Mode différentiel: 8 kA L/N

Mode commun: 260 V N/PE
Mode commun: 350 V L/PE
Mode différentiel: 350 V L/N

Mode commun Mode différentiel Mode différentiel Mode commun

337 V L/N 5 s tenue
1200 V N/PE 200 ms mode de défaillance en sécurité
442 V L/PE 5 s tenue

Disjoncteur associé iC60L 10 A courbe C - Icu 25 kA
Disjoncteur associé iC60N 10 A courbe C - Icu 10 kA
Disjoncteur associé iC60H 10 A courbe C - Icu 15 kA

50 kA

0,25 A/250 V AC 50/60 Hz

Encliquetable

Rail DIN

8

85 mm

72 mm

69 mm

0,421 kg
