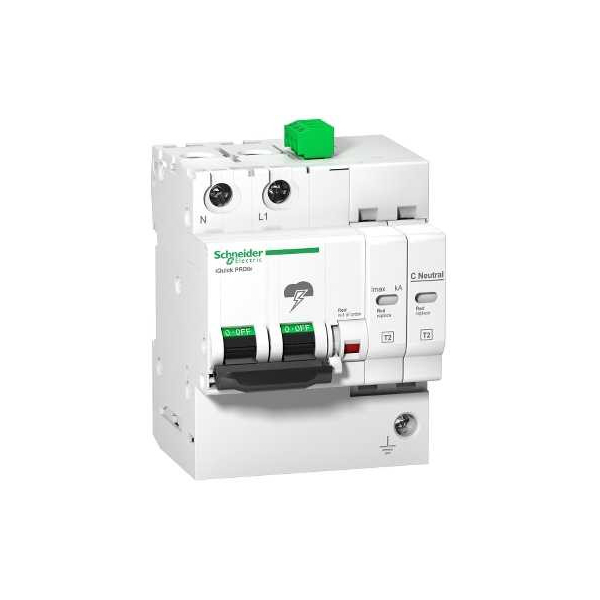

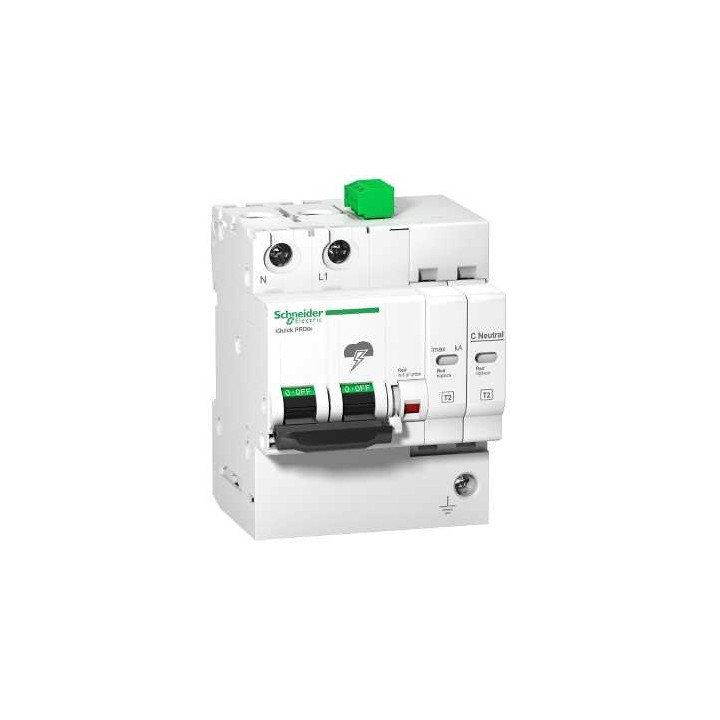

Schneider - Acti9, iQuick PRD40r parafoudre 1P+N avec report signalisation - A9L16292

 Schneider - Acti9, iQuick PRD40r parafoudre 1P+N avec report signalisation - A9L16292

Gamme Acti 9
Nom du produit Acti 9 iQuick PRD
Fonction de l appareil Distribution
Fonction produit Parafoudre à cartouche débrochable
Nom abrégé de l'appareil IQuick PRD40r
Description des pôles 1P + N
Signalisation à distance Avec
Composition de contacts de
signalisation
1 SD (1 C/O)
Type de parafoudre Réseau de distribution électrique
Schéma de liaison à la terre TN-S
TT
Complémentaires
Classe de parafoudre Type 2
Technologie du parafoudre MOV + GDT
[Ue] tension assignée d'emploi 230 V (+/- 10 %) AC 50/60 Hz
Courant nominal de décharge Mode commun : 20 kA L/PE
Mode commun : 20 kA N/PE
Mode différentiel : 20 kA L/N
Courant de décharge maximal Mode commun : 40 kA L/PE
Mode commun : 40 kA N/PE
Mode différentiel : 40 kA L/N
[Uc] tension maximale de service permanent Mode commun : 264 V N/PE
Mode commun : 350 V L/PE
Mode différentiel : 350 V L/N
[Up] niveau de protection en tension 1.5 kV type 2 mode commun L/PE
1.5 kV type 2 mode commun N/PE
2.5 kV type 2 mode différentiel L/N
Type de sectionneur Disjoncteur intégré Icu 25 kA
Courant de court-circuit 25 kA
Résistance de court-circuit 25 kA
Signalisation locale Repère couleur: blanc/rouge
Tension circuit de signalisation AC : 250 V 50/60 Hz
Courant de sortie signalisation 2 A
Mode d'installation Encliquetable
Support de montage Rail DIN
Pas de 9 mm 8
Hauteur 94 mm
Largeur 72 mm
Profondeur 75.9 mm
Poids 0.44 kg
Couleur Blanc ( RAL 9003 )
Temps de réponse <= 25 ns
Mode de raccordement Borne du type à cage partie supérieure 2.5...35 mm²
Borne du type à cage dessous 2.5...25 mm²
