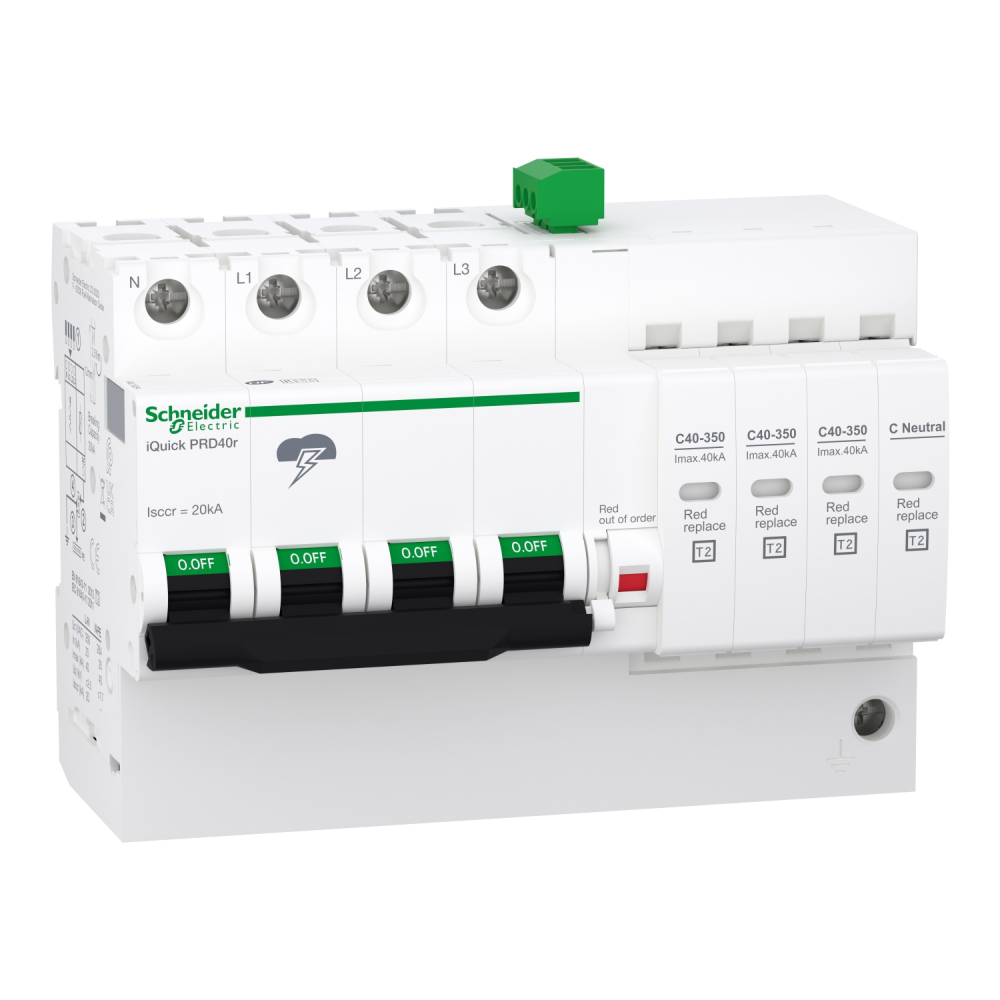

Schneider - Acti9, iQuick PRD40r parafoudre 3P+N avec report signalisation - Réf : A9L16294

Rupture de stock

 

 

 Ajouter au panier | 283,01 €

Partager

Prévenez-moi lorsque le produit est disponible

Intéressé par ce produit ? Communiquez-nous votre adresse email et nous informerons dès qu'il est disponible pour passer commande

Prévenez-moi lorsque le produit est disponible

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Schneider Electric Acti9 iQuick PRD40r - Parafoudre type 2 - 3P+N - avec report de signalisation - Réf. A9L16294 protège les installations électriques triphasées avec neutre contre les surtensions transitoires. Adapté aux réseaux TT et TN-S de 230/400 V CA, il présente un courant maximal de décharge de 40 kA et intègre son disjoncteur de déconnexion. Ses cartouches débrochables et son report de signalisation facilitent la maintenance.
ATOUTS
• Protection de type 2 : courant maximal de décharge de 40 kA pour limiter les surtensions transitoires sur le réseau électrique.
• Disjoncteur de déconnexion intégré : réunit la protection contre les surtensions et son dispositif de déconnexion dans un même ensemble.
• Maintenance facilitée : cartouches débrochables remplaçables et report de signalisation pour connaître à distance le besoin de remplacement.

Description produit complète
Le parafoudre Schneider Electric Acti9 iQuick PRD40r Réf. A9L16294 est un appareil de type 2 en configuration 3P+N destiné à limiter les surtensions transitoires dans les tableaux de distribution. Il s'utilise sur les installations triphasées avec neutre en schémas de liaison à la terre TT et TN-S.
Ce parafoudre répond aux normes EN 61643-11:2012 et CEI 61643-11:2011.
Son courant maximal de décharge Imax atteint 40 kA, pour une tension assignée d'emploi de 230/400 V CA à 50/60 Hz. Il assure une protection en mode commun et en mode différentiel grâce à une technologie associant varistances et éclateur à gaz.
Ses cartouches débrochables permettent de remplacer les éléments de protection en fin de vie. Le report de signalisation permet de transmettre cette information à distance pour faciliter le suivi de l'installation.
L'appareil possède un disjoncteur de déconnexion intégré. Il s'encliquette sur rail DIN et se raccorde par bornes à cage.
CARACTÉRISTIQUES
PRINCIPALES
• Gamme : Acti9
• Nom du produit : Acti9 iQuick PRD
• Nom de l'appareil : iQuick PRD40r
• Type de produit : Parafoudre à cartouches débrochables
• Configuration : 3P+N
• Signalisation : Report à distance intégré
• Mode de montage : Encliquetable sur rail DIN
TECHNIQUES
• Classe de parafoudre : Type 2
• Tension assignée d'emploi Ue : 230/400 V CA ± 10 % à 50/60 Hz
• Courant nominal de décharge In : 20 kA
• Courant maximal de décharge Imax : 40 kA
• Niveau de protection Up : inférieur à 1,5 kV en mode commun et à 2,5 kV en mode différentiel
SPÉCIFICATIONS
Caractéristique	Valeur
Gamme	Acti9
Nom du produit	Acti9 iQuick PRD
Nom de l'appareil	iQuick PRD40r
Type de produit	Parafoudre à cartouches débrochables
Référence fabricant	A9L16294
Description des pôles	3P+N
Classe de parafoudre	Type 2
Technologie	MOV + GDT - varistances et éclateur à gaz
Tension assignée d'emploi Ue	230/400 V CA ± 10 % à 50/60 Hz
Schémas de liaison à la terre	TT / TN-S
Courant nominal de décharge In	20 kA en L/PE, N/PE et L/N
Courant maximal de décharge Imax	40 kA en L/PE, N/PE et L/N
Tension maximale de service permanent Uc	350 V en L/PE et L/N / 264 V en N/PE
Niveau de protection Up	< 1,5 kV en L/PE et N/PE / < 2,5 kV en L/N
Dispositif de déconnexion	Disjoncteur intégré - Icu 20 kA
Report de signalisation	1 contact inverseur SD (1 C/O) - 2 A / 250 V CA à 50/60 Hz
Montage	Encliquetable sur rail DIN
Raccordement	Bornes à cage : 2,5 à 35 mm² en partie supérieure / 2,5 à 25 mm² en partie inférieure
Température de fonctionnement	-25 à +60 °C
Dimensions	131,5 x 94 x 75,9 mm (largeur x hauteur x profondeur)
Normes	EN 61643-11:2012 et CEI 61643-11:2011
Détails du produit
• Marque
  Schneider Electric
• Référence
  SCHA9L16294
• EAN13
  3606480387067
Fiche technique
• Gamme
  Acti9 iDT40
• Nombre de pôles
  Tetra
• Référence fabricant
  A9L16294
