Schneider - Resi9 XP - parafoudre combi Type 2 - 10kA - 1P+N avec accessoires - Réf : R9PLC

 

 

 Ajouter au panier | 141,90 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Le parafoudre Resi9 XP PF R9PLC (1P+N, Type 2 auto protégé) est conçu pour protéger l’installation électrique contre les surtensions provoquées par la foudre.
Livré avec ses accessoires (mini peigne, bornier intermédiaire et fil de terre 16 mm²), il facilite le raccordement au tableau et garantit une installation propre et conforme. Il est également compatible avec les dispositifs Schneider XE grâce au peigne fourni.
Fiable et conforme aux normes EN/CEI 61643-11, ce parafoudre bénéficie des homologations NF et CE, pour une protection durable de vos équipements sensibles.

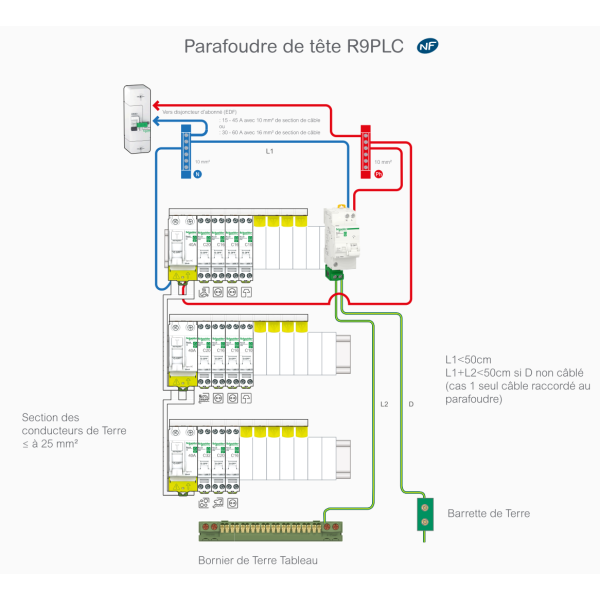

Schéma de câblage

Description produit complète

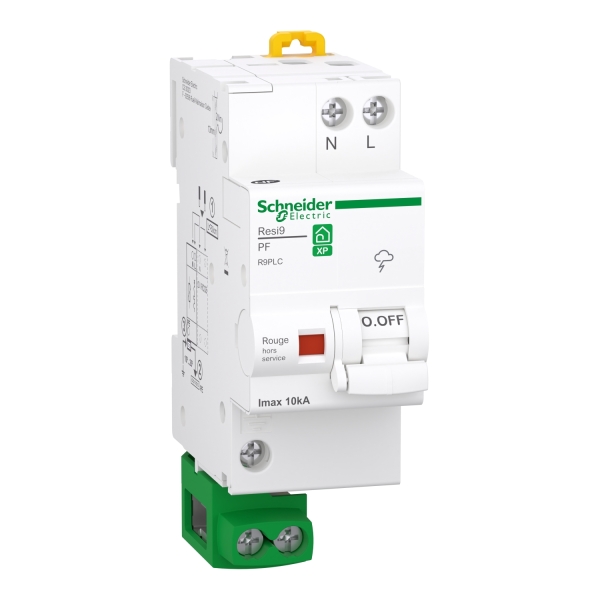

Resi9 – Parafoudre combi Type 2 auto protégé – 10 kA – 1P+N – avec accessoires
•

  Présentation du produit

  Ce parafoudre 1P+N Type 2 auto protégé Schneider Electric permet d’assurer une protection efficace contre les surtensions d’origine atmosphérique (foudre) sur les installations électriques. Selon les zones géographiques (départements), la mise en place d’un parafoudre peut être obligatoire.

  Avec un courant de décharge maximal Imax 10 kA, une tension maximale permanente Uc 275 V et un niveau de protection Up inférieur à 1,5 kV, il limite les surtensions afin de protéger les appareils sensibles (électroménager, équipements électroniques, box, etc.).

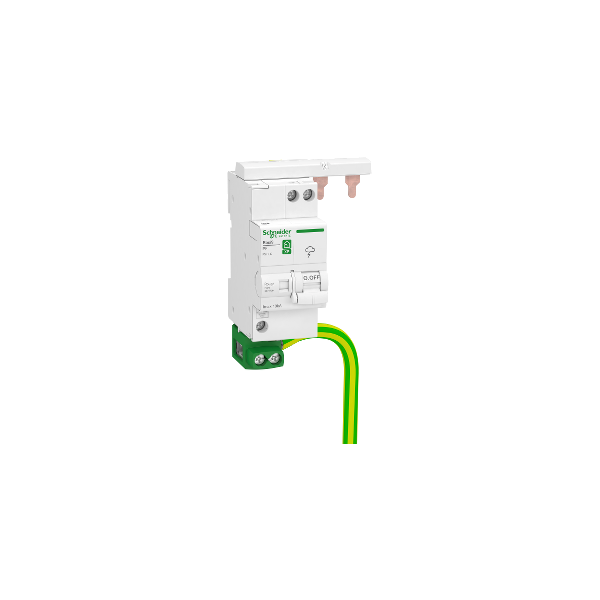

  Livré avec accessoires

  – Mini peigne pour raccordement à l’interrupteur différentiel
  – 1 bornier intermédiaire
  – fil de 16 mm² pour la liaison au bornier de terre du coffret

  Compatibilités & conformité

  – Compatible avec les dispositifs de protection Schneider (XE) grâce au peigne fourni
  – Conformité : EN 61643-11 / CEI 61643-11
  – Homologations / labels : NF et CE
Caractéristiques techniques
Gamme de produit	Resi9
Nom du produit	Resi9 XP PF
Type de produit ou équipement	Parafoudre
Description des pôles	1P + N
Type de parafoudre	Réseau de distribution électrique
Classe de parafoudre	Type 2
Technologie du parafoudre	MOV + GDT
Schéma de liaison à la terre	TN-S / TT
Signalisation à distance	Sans
Signalisation locale	Blanc/rouge repère
Type de sectionneur	Disjoncteur intégré – Icu 4,5 kA
Mode d’installation	Encliquetable
Support de montage	Rail DIN
[Ue] tension assignée d'emploi	230 V +/- 10 % CA – 50/60 Hz
Courant de décharge nominal [In]	Mode différentiel : 5 kA (L/N) – Mode commun : 10 kA (N/PE)
Courant de décharge maximal [Imax]	Mode différentiel : 10 kA (L/N) – Mode commun : 10 kA (N/PE)
[Uc] tension maximale de service permanent	275 V (L/N) – 275 V (N/PE)
Temps de réponse	≤ 25 ns
[Up] niveau de protection max	< 1,5 kV (L/N) – < 1,5 kV (N/PE)
[Ut] surtension temporaire	337 V L/N (5 s) – 442 V L/PE (5 s) – 1200 V N/PE (200 ms)
[If] courant de suite	0,1 kA (N/PE)
Courant de court-circuit nominal [Isccr]	4,5 kA
Courant résiduel maximal	1 mA
Mode de raccordement	Borne à cage (L/N) : 1…16 mm² rigide / 1…10 mm² flexible Borne à cage (terre) : 6…25 mm² rigide / 6…16 mm² flexible avec embout
Couple de serrage	2 N.m
Équipement fournis	Câble PE pré-monté + 1 bornier intermédiaire + mini peigne
Couleur	Blanc (RAL 9003)
Hauteur	102 mm
Largeur	36 mm
Profondeur	76 mm
Tenue aux chocs IK	IK03 (CEI 62262)
Normes	EN 61643-11 – CEI 61643-11
Certifications du produit	CE
Labels qualité	NF
Humidité relative	5…95 %
Température de fonctionnement	-25…70 °C
Température de stockage	-40…70 °C
Détails du produit
• Marque
  Schneider
• Référence
  SCHR9PLC
• EAN13
  3606481176592
Fiche technique
• Nombre de pôles
  Bi
• Pouvoir de coupure
  10Ka
• Référence fabricant
  R9PLC
