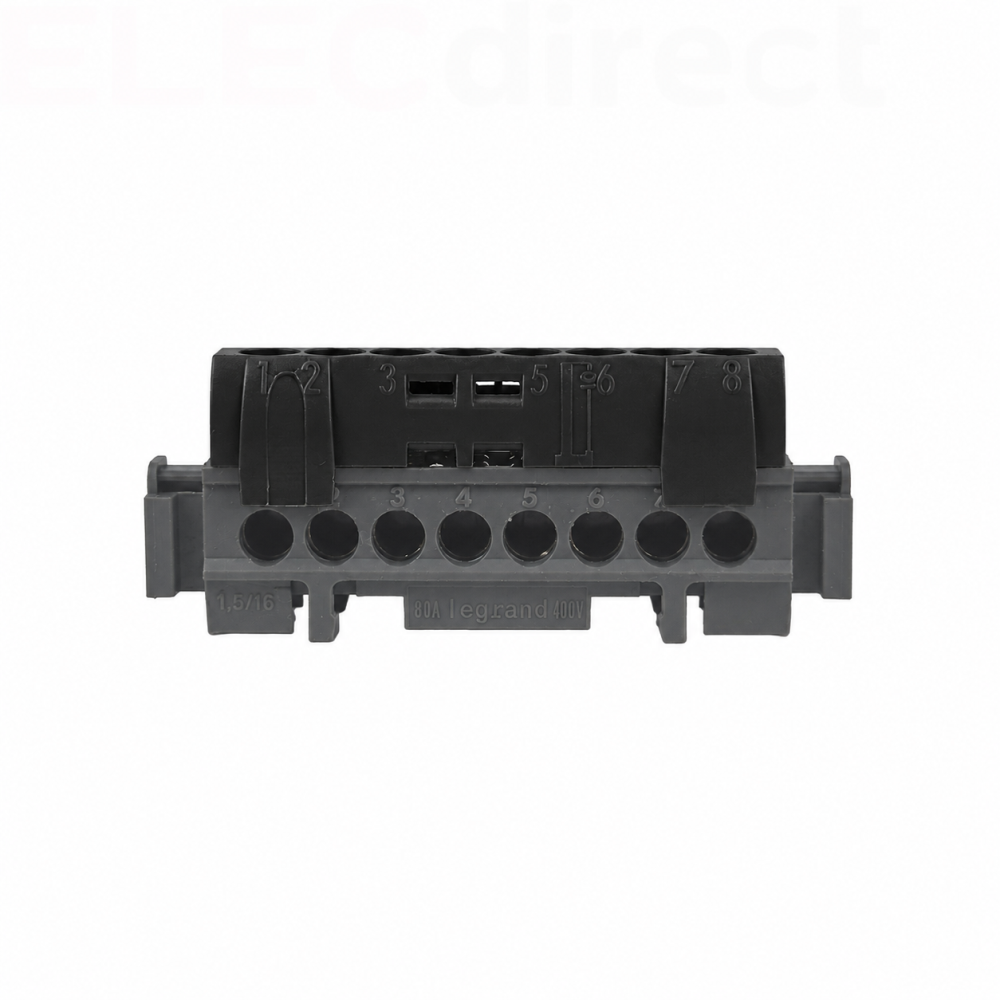

Legrand - Bornier de répartition IP 2X - phase - 8 connexions 1,5 à 16 mm²- noir - L 75 mm - Réf : 004852

 

 

 Ajouter au panier | 4,20 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Le bornier de répartition isolé IP2X phase de Legrand référence 004852 est un composant essentiel pour les installations électriques, offrant une solution fiable et sécurisée pour la distribution de courant. Conçus pour accueillir jusqu'à 8 connexions de câbles de 1,5mm² à 16mm² rigide, ce bornier est idéal pour les applications résidentielles et industrielles. De longueur 75mm, il se fixe sur rail symétrique ou asymétrique, sur support universel référence 004811 ou sur barreau plat référence 004819.

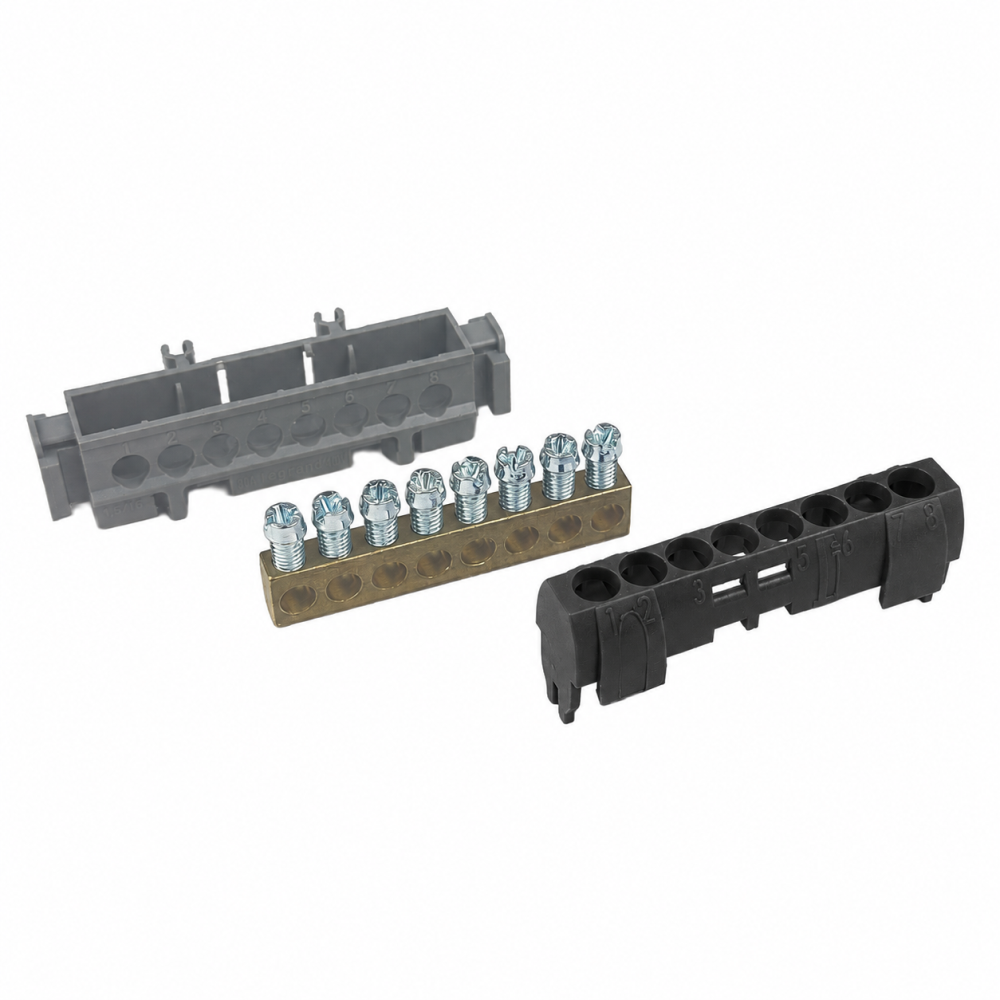

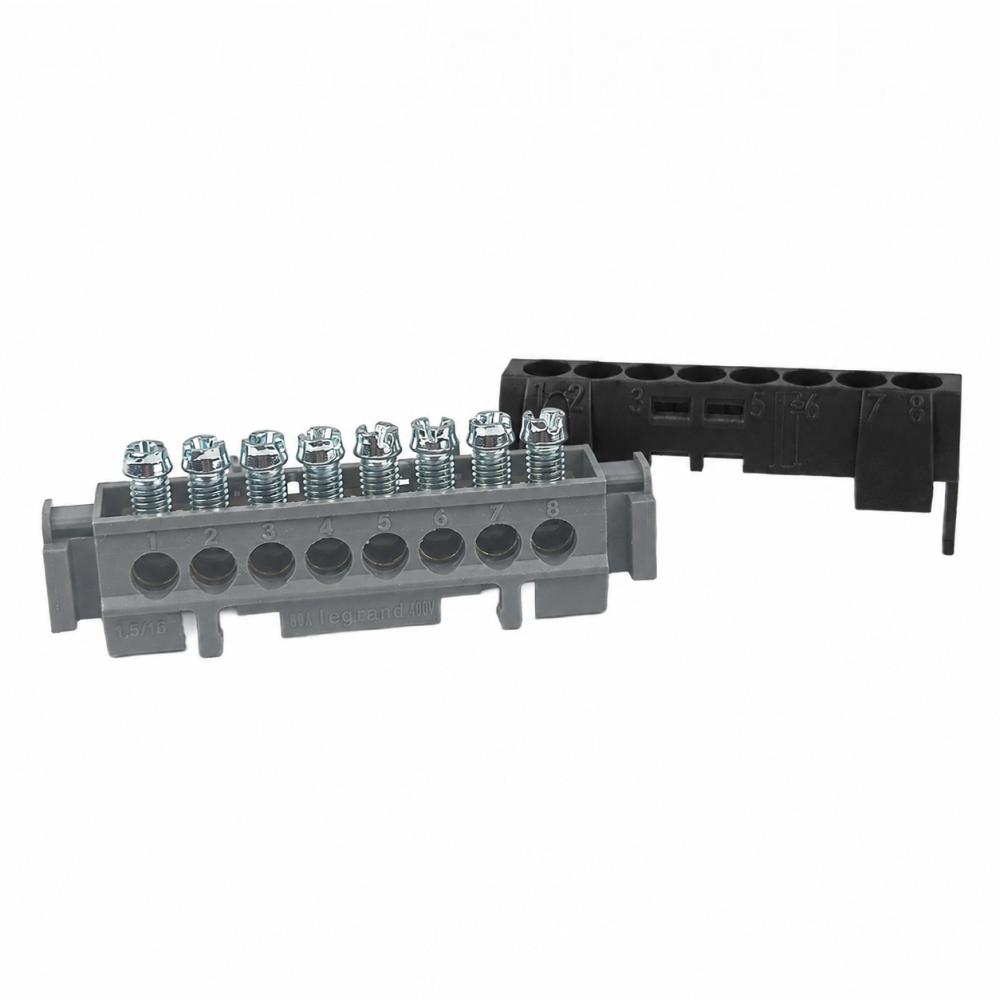

Pour une installation en partie haute/basse du coffret, il est dissociable en 3 parties, permettant son association avec le support bornier Drivia 13 modules réf: 404818,  Support de borniers Plexo3 12 modules réf : 004817 ou  Support de borniers coffrets Plexo³ 18 modules et XL³ 125 réf : 404821.
Existe en bleu référence : 004842
ATOUTS
• Haute sécurité avec protection IP2X contre les contacts directs
• Capacité de connexion flexible pour les câbles de 1,5mm² à 16mm².
• Installation simple et rapide

Description produit complète
Le bornier de répartition phase Legrand référence 004852 est conçu pour organiser et distribuer efficacement le neutre dans un tableau électrique. Sa conception isolée avec capot de sécurité IP2X apporte une protection supplémentaire contre les contacts, tout en facilitant le raccordement des différents circuits. Ce modèle bleu dispose de 8 connexions, avec une entrée et 7 sorties, acceptant des conducteurs de 1,5 à 16 mm². Il peut ainsi être utilisé pour réaliser une répartition propre d'une phase depuis une alimentation principale vers plusieurs départs. Selon la section de l’arrivée, il accepte jusqu’à 80 A avec une arrivée en 16 mm² ou 100 A avec une arrivée en 25 mm². Le raccordement s’effectue par bornes à vis, avec les vis livrées desserrées pour faciliter la mise en œuvre. Le bornier peut être installé sur rail DIN symétrique ou asymétrique, sur un support universel Legrand référence 004811 ou sur un barreau plat référence 004819. Sa longueur de 75 mm permet une intégration compacte dans le tableau. Conforme à la norme IEC 60998-2-1, le bornier de répartition phase 004852 convient aux conducteurs rigides et souples. Une solution fiable pour réaliser une distribution du neutre claire, sécurisée et facilement accessible lors des opérations de câblage ou de maintenance.
CARACTÉRISTIQUES
PRINCIPALES
• Type de pose : Rail DIN
• Nombre d'entrée : 1
• Nombre de sortie : 7
• Type de connexion : Par vis
• Section d'entrée : 1,5 - 16mm² rigide
• Section de sortie : 1,5 - 16mm² rigide
TECHNIQUES
• Courant nominal : 76A
• Hauteur : 30 mm
• Largeur : 75 mm
• Profondeur : 31,2 mm
• Profondeur d'encastrement : 16 mm
SPÉCIFICATIONS
Caractéristique	Valeur
Nombre de pôles	1
Type de borniers	Phase
Courant nominal	76A
Type de connexion	À vis
Mode de pose	Rail DIN
Nombre d'entrée	1
Nombre de sortie	7
Section de conducteur, entrée	1,5 - 16mm² rigide
Section de conducteur, sortie	1,5 - 16mm² rigide
Adapté à un conducteur massif	OUI
Convient aux conducteurs multibrins	OUI
Adapté à un conducteur à fil fin	OUI
Adapté pour câbles à brins fins sans embouts	NON
Adapté pour câbles à brins extra fins	NON
Adapté pour câbles à brins extra fins sans embouts	NON
Hauteur	30 mm
Largeur	75 mm
Profondeur	16 mm
Classe de protection	IP2X
Détails du produit
• Marque
  Legrand
• Référence
  LEG004852
• EAN13
  3245060048525
Fiche technique
• Type d'accessoire
  Bornier
• Référence fabricant
  004852
