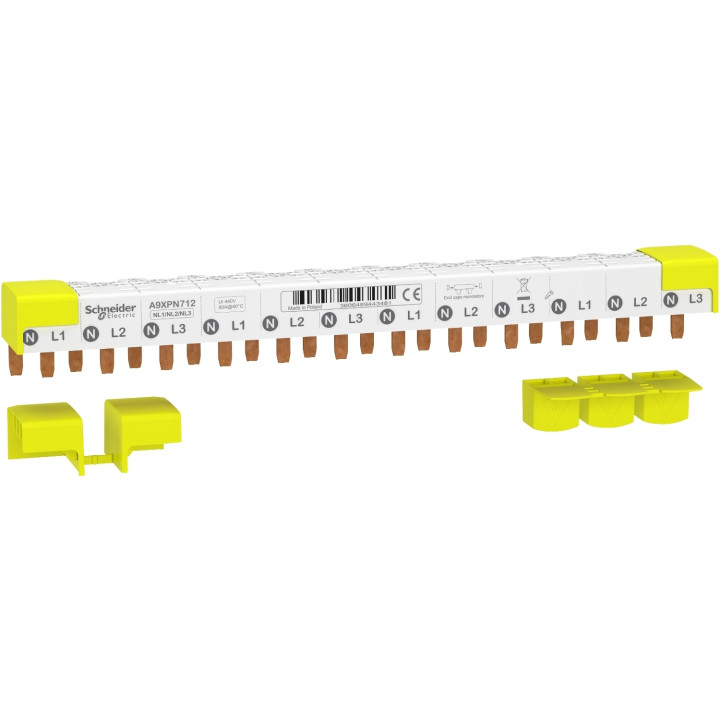

Schneider - Acti9 iDT40 - peigne - 3P+N - 12 modules de 18mm - 80A - A9XPN712

Schneider - Acti9 iDT40 - peigne - 3P+N - 12 modules de 18mm - 80A - A9XPN712



Complémentaires

nombre de voies

4 voies N + 3 L (équilibré)

  configuration des pôles pour 1 voie

1 3P + N
1 3P
3 1P + N

  pas de raccordement

9 mm entre phase et neutre
18 mm entre phases

  type de connecteur

Dent

  distance entre appareils

54 mm

  marquage

N L1 N L2 N L3

  isolement

Isolé

  présentation du produit

Découpable

  [Ie] courant assigné d'emploi

80 A à 40 °C

  [Ue] tension assignée d'emploi

230 V CA Ph/N
400 V CA Ph/Ph

  [Ui] tension d'isolement

440 V CA se conformer à CEI 61439-1

  [Uimp] tension assignée de tenue aux chocs

4 kV

  mode d'installation

Horizontale

  emplacement de montage

Supérieur sur bornes type tunnel

  pas de 9 mm

24

  hauteur

32 mm

  largeur

218 mm

  profondeur

28 mm

  poids du produit

334 g

  couleur

Blanc (RAL 9003)

  compatibilité de gamme

Acti 9 DT40
Acti 9 DT40 Vigi
Vigi TG40
Vigi TG60
Multi 9 N40
Multi 9 N40 Vigi
Acti9 iDT40
Acti9 iDD40
Acti9 iDD40 TG
Vigi iTG40
Acti9 iIG40
Acti9 iDT40K
Acti9 iDD40K
Acti9 iIG40K



Environnement

normes	EN/CEI 60439-1
tenue au feu	960 °C ( 30 s ) se conformer à CEI 60695-2-1
degré de pollution	3 se conformer à EN/CEI 60439-1
degré de protection IP	IP20 avec embouts et cache-dents

gamme	Acti9
fonction produit	Peigne de raccordement
catégorie d'accessoire / de pièce détachée	Accessoire de raccordement
description des lignes	3P + N
Length in 18 mm modules	12
