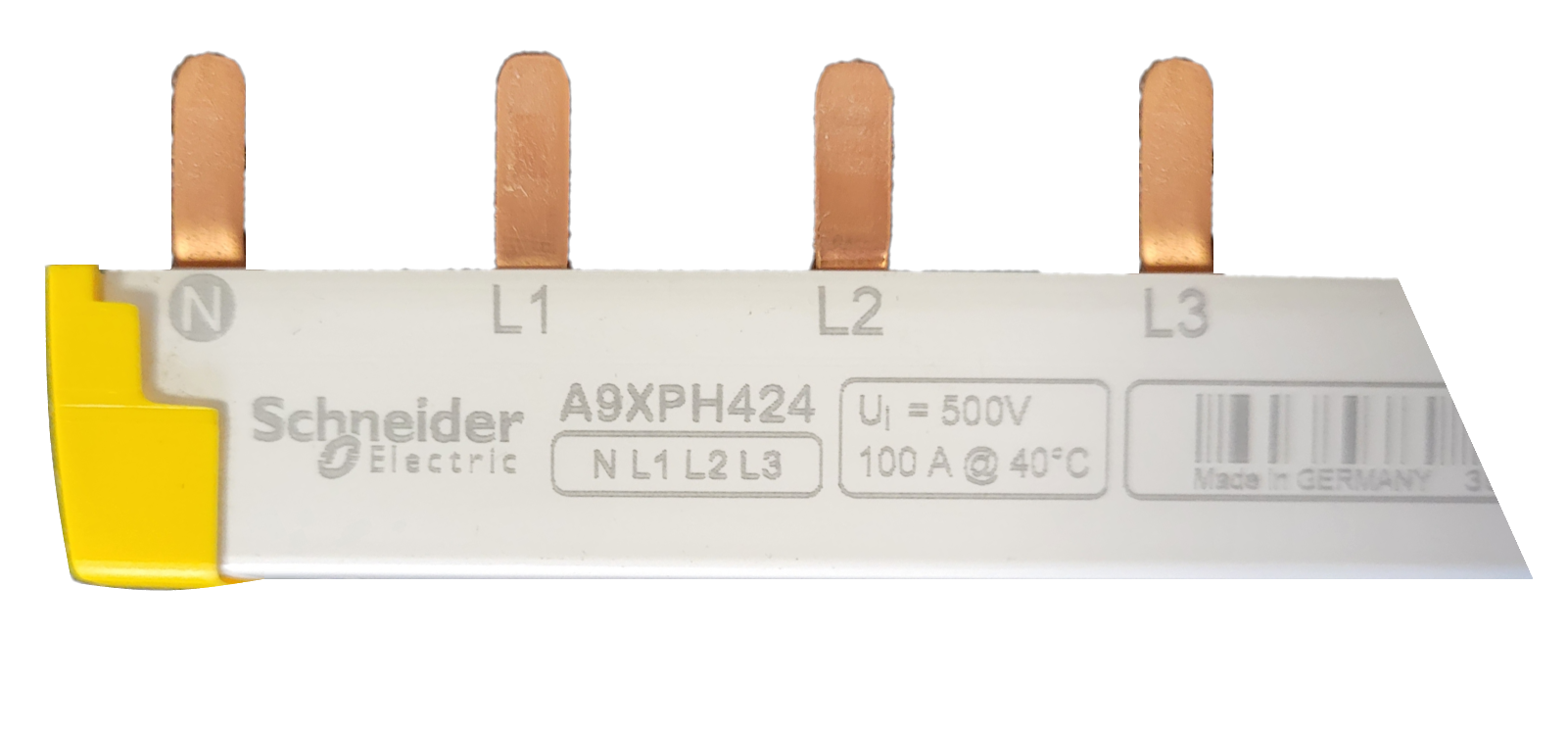

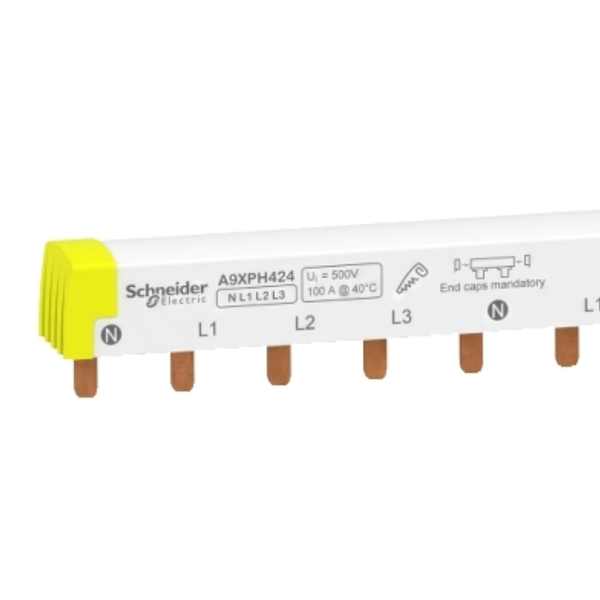

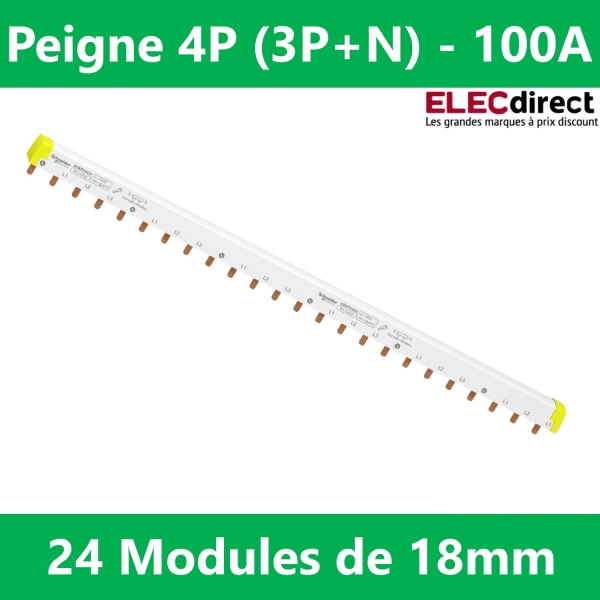

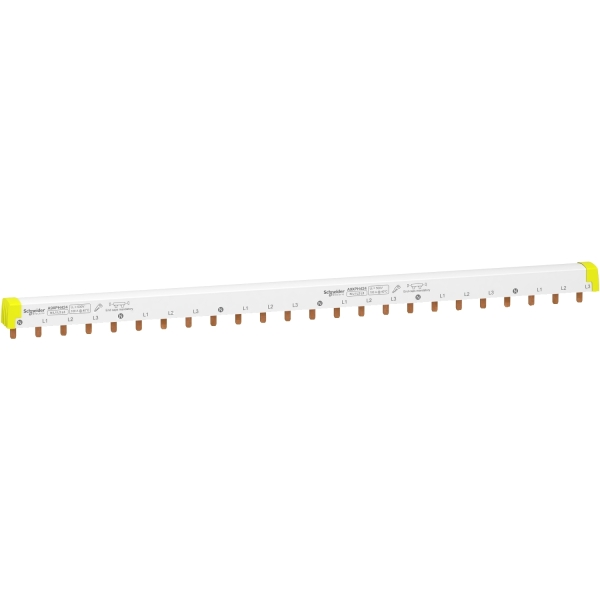

Schneider - Acti9 iC60, peigne à dents, 4 pôles, 100A, 24 modules de 18mm - A9XPH424

Caractéristiques principales

• Gamme : Linergy
• Nom du produit : FH
• Type de produit ou de composant : Peigne de raccordement
• Catégorie d'accessoire / d'élément séparé : Accessoire de raccordement
• Description des pôles : 4P
• Nombre de voies : 6 voies, type : N + 3 L avec 18 mm pas
• Distance entre appareils : 72 mm
• Marquage : N L1 L2 L3
• Type de connecteur : Dent
• Nombre total de modules de 18 mm : 24

Caractéristiques complémentaires

• Présentation du produit : Découpable
• In courant assigné d'emploi : 100 A (40 °C)
• [Ue] Tension assignée d'emploi : 415 V AC
• [Ui] Tension assignée d'isolement : 500 V AC (conformément à NF EN 61439-2)
• Mode d'installation : Horizontale
• Pas de 9 mm : 48
• Largeur : 430 mm
• Couleur : Gris anthracite (RAL 7016)
• Compatibilité de gamme : Acti 9
• Compatibilité produit : IC60 / IID / ISW-NA / IK60 / IID K / Sectionneur iSW

Description

La fonction principale du peigne de raccordement Acti9 est de distribuer l'énergie électrique aux appareils installés sur une même rangée d'un tableau de distribution finale pendant 20 ans avec les caractéristiques techniques suivantes :

• Courant assigné d'emploi à 40℃ (Ie) : 100A
• Tenue aux courants de court-circuit : Compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric
• Tension nominale d'isolement (Ui) : 500V AC
• Tension assignée d'emploi (Ue) : 415V AC
• Conformité aux normes : IEC 60947-7-1, IEC 61439-2
