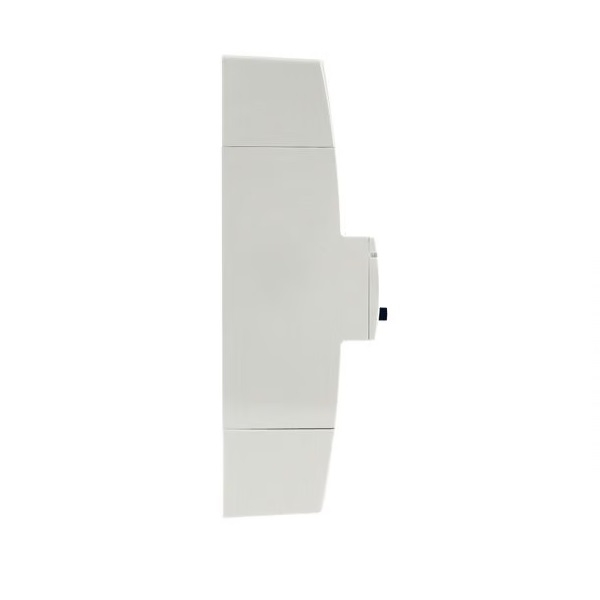

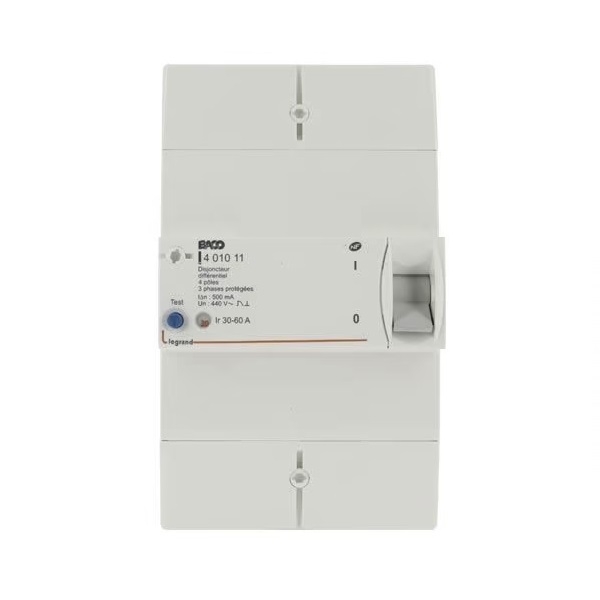

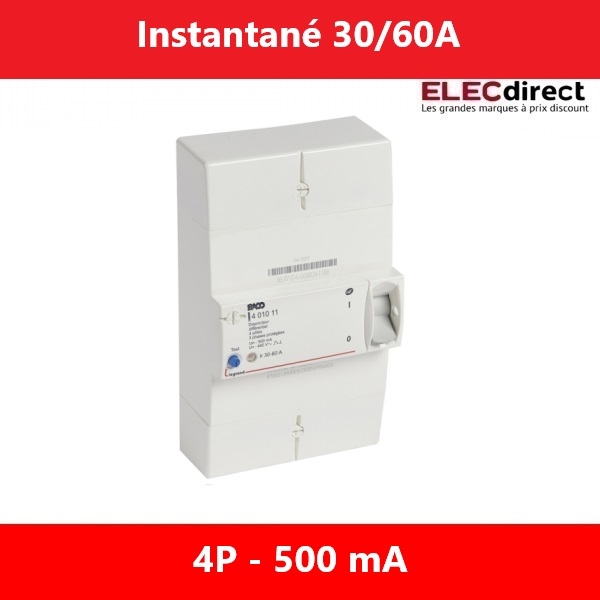

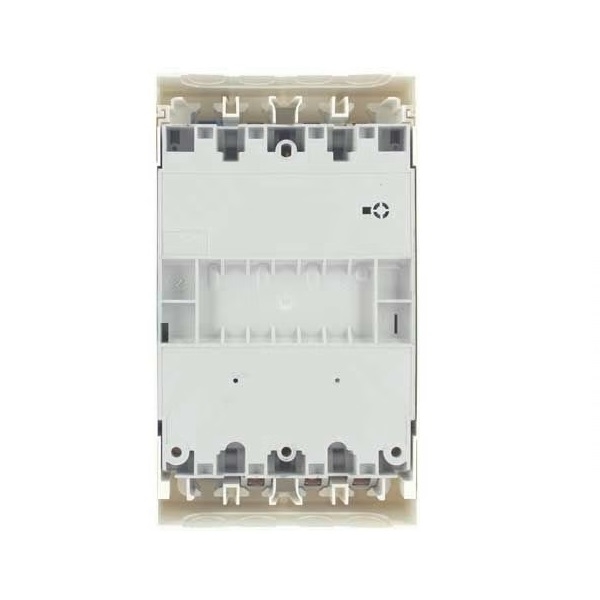

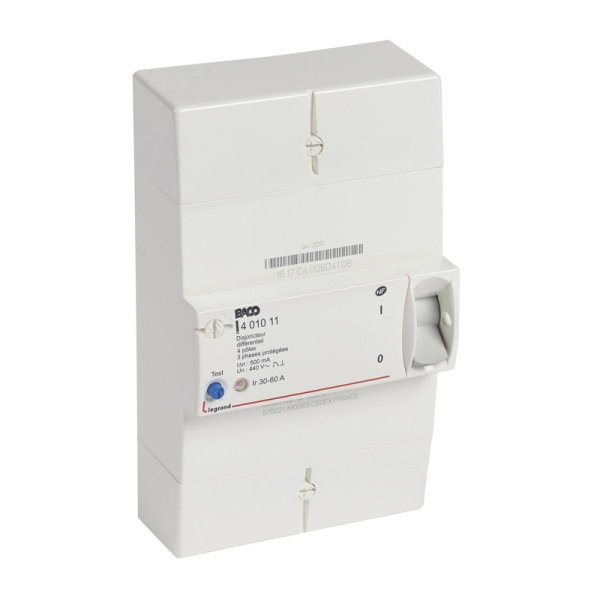

Legrand - Disjoncteur de branchement ERDF - 4P 30/60A 500 MA Instantané - Réf.: 401011

•

  Caractéristiques générales

  - Coupent et sectionnent l'ensemble de l'installation. Protègent contre les surcharges et les courts-circuits
  - Disposent d'un réglage de calibre pour limiter la puissance au contrat EDF souscrit
  - Assurent la protection des personnes contre les contacts indirects et préviennent des risques d'incendie en surveillant le niveau d'isolement (version différentielle)
  - Le différentiel sélectif, permet une sélectivité totale avec les dispositifs différentiels 30 mA en aval (NF C 15-100), et renforce l'immunité aux perturbations résultant de phénomènes atmosphériques ou autres (déclenchements intempestifs)
  - Plombables

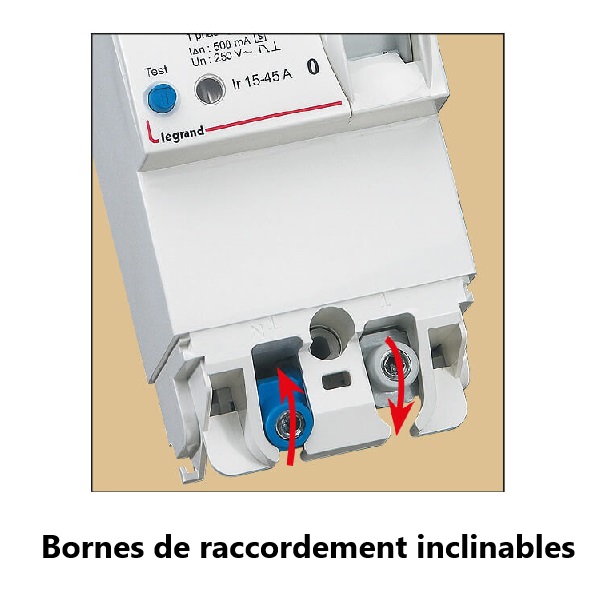

  - Bornes de raccordement inclinables de 10° à 30° pour câbler ou décâbler le produit par l'avant

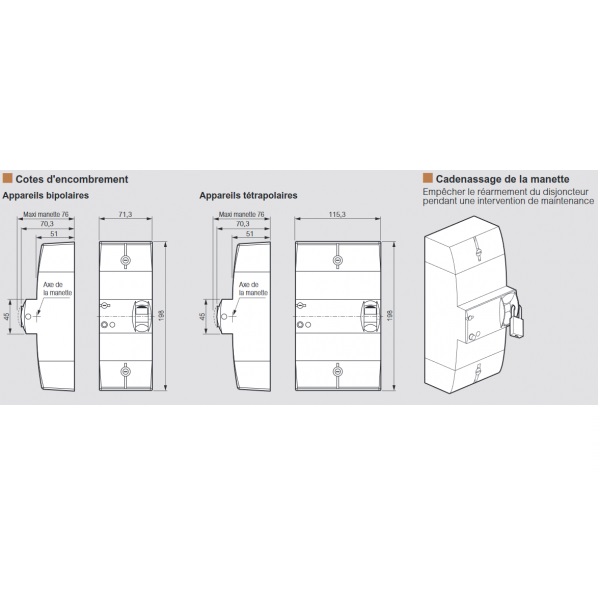

  - Cadenassage de la manette pour empêcher le réarmement de l'appareil pendant une intervention de maintenance
  - Différentiels 500 mA instantanés

•

  Caractéristiques techniques

  - Tétrapolaire
  - Tension : 250V - 440V
  - Sensibilité : 500mA
  - Section de raccordement conducteur rigides : 1 à 25 mm2
  - Section de raccordement conducteur souple : 1 à 16 mm2 (avec embouts)
  - Adapté aux abonnements Tarif Bleu de 3 à 36 kVA
  - Agréés NF C 62-411 (appareils différentiels).

  N° nomenclature Enedis : 69 30 057

Un disjoncteur de branchement sélectif ou instantané ?

Il y a deux types de disjoncteur de branchement, le plus souvent utilisé est le disjoncteur instantané, il est utilisé à l’entrée d’une maison ou d’un appartement. Il coupe le courant directement lorsqu’il détecte un problème sur le réseau électrique.

Le disjoncteur sélectif (de type S), est utilisé en limite de propriété dès qu’un second disjoncteur de branchement est présent en aval. Il dispose d’un petit retard au déclenchement pour pouvoir laisser les protections en aval couper le courant.
