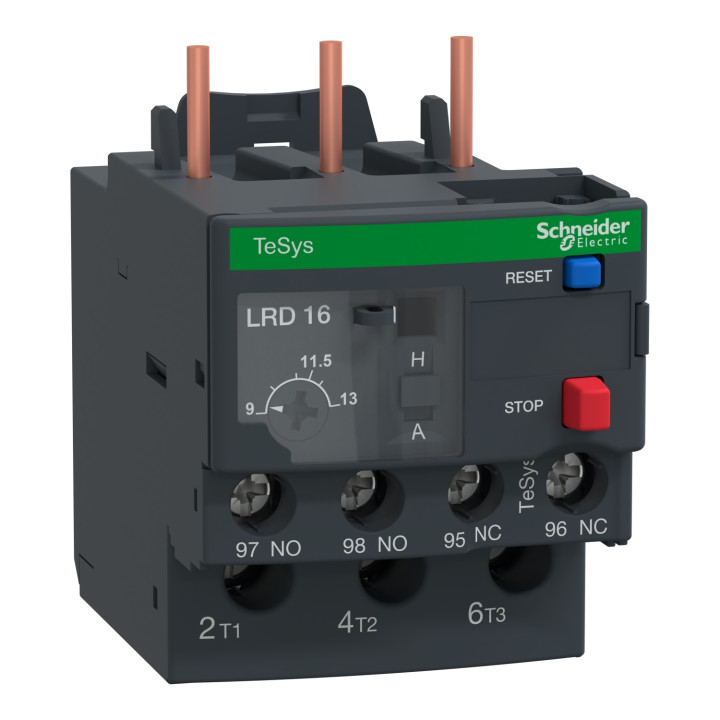

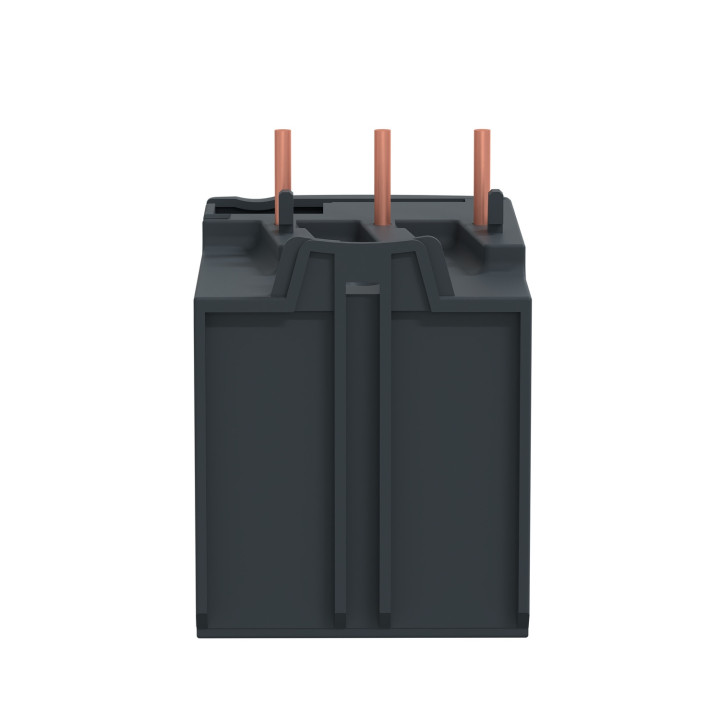

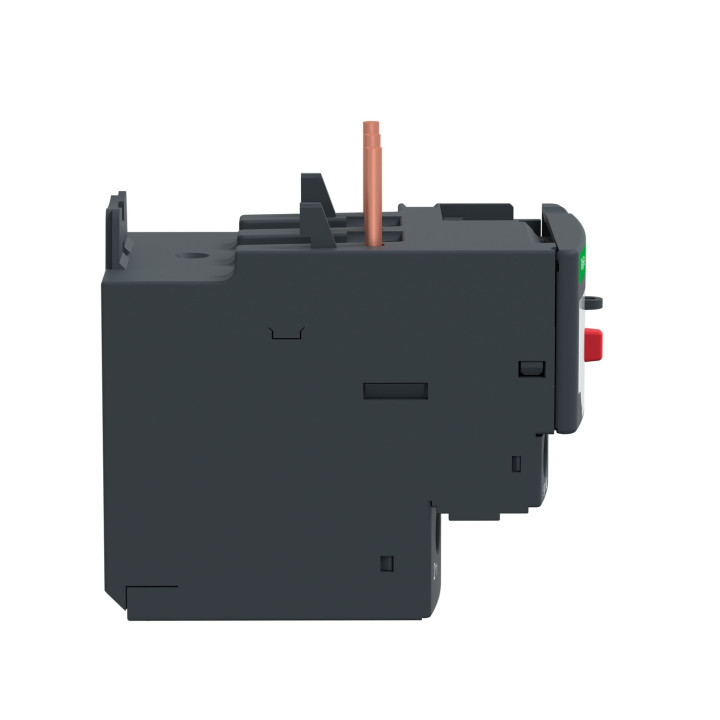

Schneider - Relais de Protection Thermique Moteur Tesys 9 à 13 A Classe 10A - LRD16
Le relais thermique moteur TeSys LRD16 de Schneider Electric protège efficacement les moteurs de 9 à 13 A contre les surcharges. Avec sa classe de déclenchement 10A, il offre une solution compacte et fiable, idéale pour les systèmes de contrôle moteur industriels, garantissant sécurité et longévité des équipements électriques.
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 2 300 références produits en stock permanant
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
Caractéristiques principales
Caractéristiques | Détails |
---|---|
Gamme | TeSys |
Nom du produit | TeSys LRD |
Type de produit ou composant | Relais de surcharge thermique différentielle |
Nom abrégé d'appareil | LRD |
Utilisation du relais | Protection moteur |

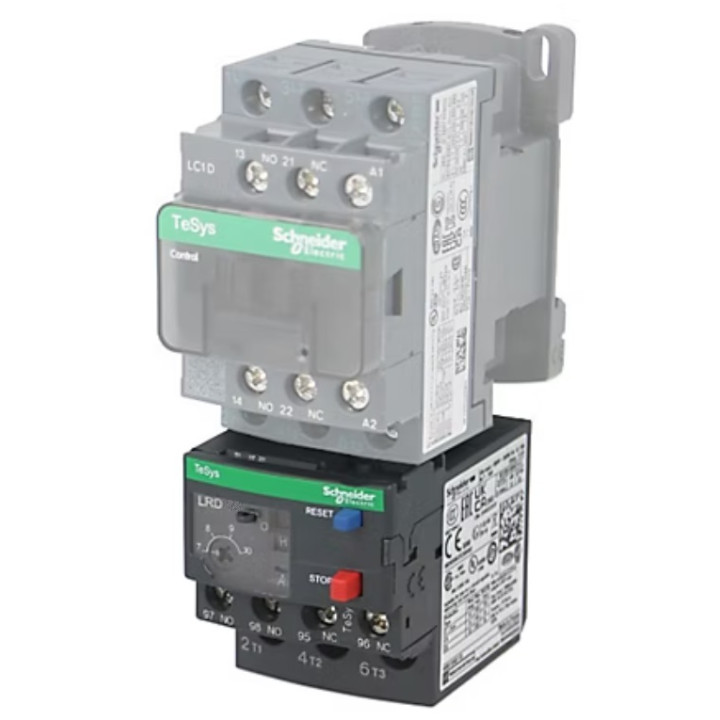

Compatibilité produit | LC1D12...LC1D38 |
Type de réseau | AC / DC |
Classe de surcharge thermique | Classe 10A (conformément à IEC 60947-4-1) |
Zone de réglage de protection thermique | 9...13 A |
[Ui] Tension assignée d'isolement | 600 V (CSA/UL), 690 V (IEC 60947-4-1) |
Caractéristiques complémentaires
Caractéristiques | Détails |
---|---|
Fréquence du réseau | 0...400 Hz |
Support de montage | Sous le contacteur |
Seuil de déclenchement | 1,14 +/- 0,06 Ir (conformément à IEC 60947-4-1) |
[Ith] Courant thermique conventionnel | 5 A pour circuit de signalisation |
Courant admissible | 3 A à 120 V AC-15, 0.22 A à 125 V DC-13 (circuit signalisation) |
[Ue] Tension assignée d'emploi | 690 V AC (0...400 Hz) |
[Uimp] Tension de tenue aux chocs | 6 kV |
Sensibilité à une perte de phase | Courant de déclenchement 130 % d'Ir sur deux phases, la dernière à 0 |
Commande et Raccordement
Caractéristiques | Détails |
---|---|
Type de commande | Rouge (bouton-poussoir STOP) / Bleu (bouton-poussoir pour raz mode) |
Compensation en température | -20...60 °C |
Mode de raccordement - Télécommande | Borniers à vis-étrier, 2 câbles 1...2.5 mm² (souple/rigide, avec ou sans extrémité) |
Mode de raccordement - Puissance | Borniers à vis-étrier, 1 câble 1.5...10 mm² (souple ou rigide, avec ou sans extrémité) |
Couple de serrage - Télécommande | 1.7 N.m |
Couple de serrage - Puissance | 1.7 N.m |
Dimensions et Référence
Caractéristiques | Détails |
---|---|
Largeur | 45 mm |
Profondeur | 70 mm |
Masse du produit | 0.124 kg |
Référence | SCHLRD16 (Schneider-Electric) |
