WAGO - Prise modulaire 2P+T 16A 250V avec voyant d'état - Réf : 709-571

Produit certifié NF

WAG709-571 | Réf. Elecdirect

709-571 | Réf. Fabricant

4066966629439 | EAN13

En stock

9,90 €

TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Description courte
Prise modulaire de 2.5 modules pour armoire de commande, coffret résidentiel...

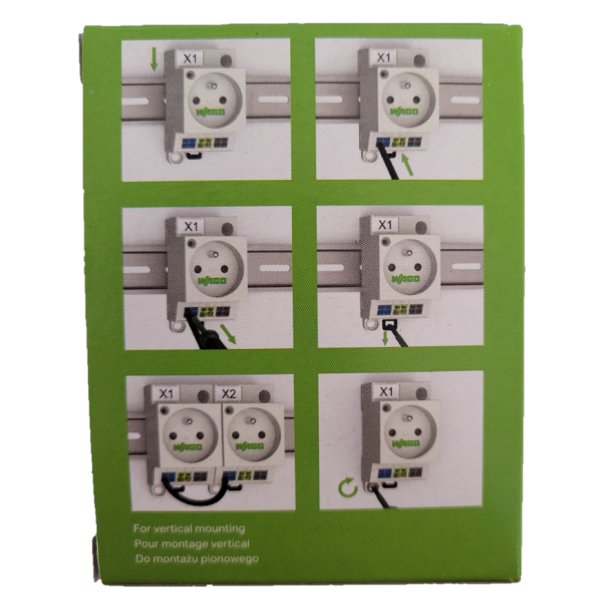

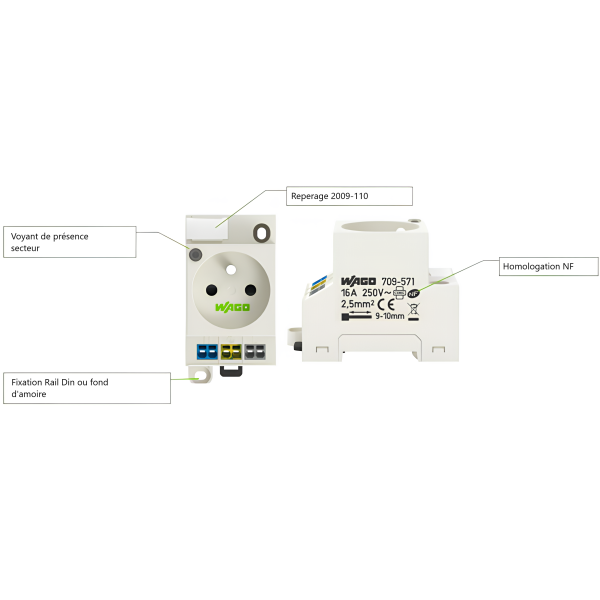

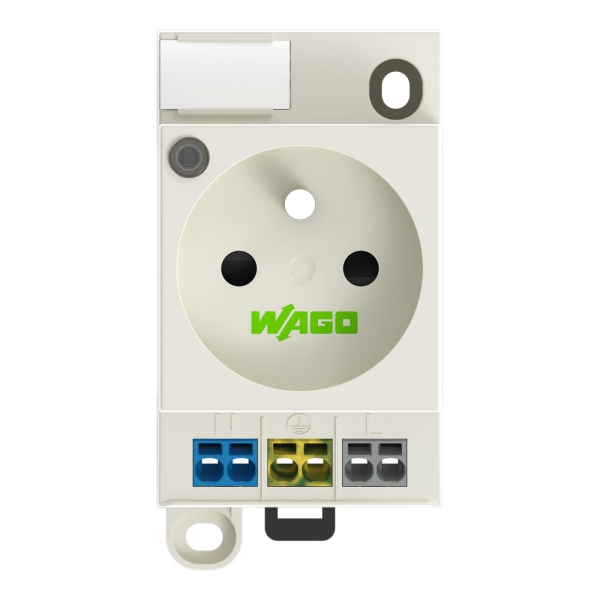

Montage par vis en fond d'armoire ou sur rail DIN . Voyant de présence tension en façade et connexion double Push-in CAGE CLAMP® pour une connexion rapide et sécurisée. Courant nominal 16A , puissance dissipée 1,8W max . Raccordement avec fil en 2.5mm² maxi
Documents

FT WAGO 709-571

Fiche technique prise modulaire WAGO 709-571
Téléchargement (3.3M)

Description produit complète

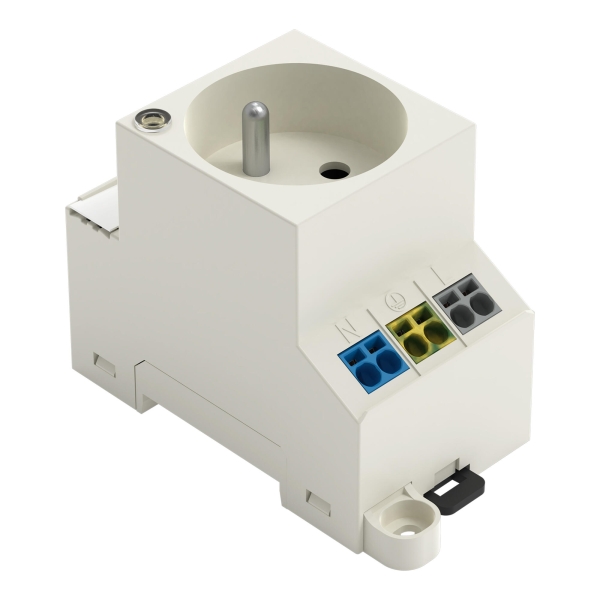

Conception robuste avec un boîtier en polyamide (PA66) , contacts en alliage de cuivre étamé et ressorts en acier Chrome-Nickel.

PC MODULAIRE

Dimensions compactes 45 × 65 × 84,7 mm soit 2.5 modules de large.

Données techniques
Mode de pose	Rail DIN / Fond d'armoire
Données électriques
Remarque Puissance dissipée Pv	Indication d'état par LED et résistance de passage
Puissance dissipée Pv max.	1,8 W
Courant de référence	16A
Données de raccordement

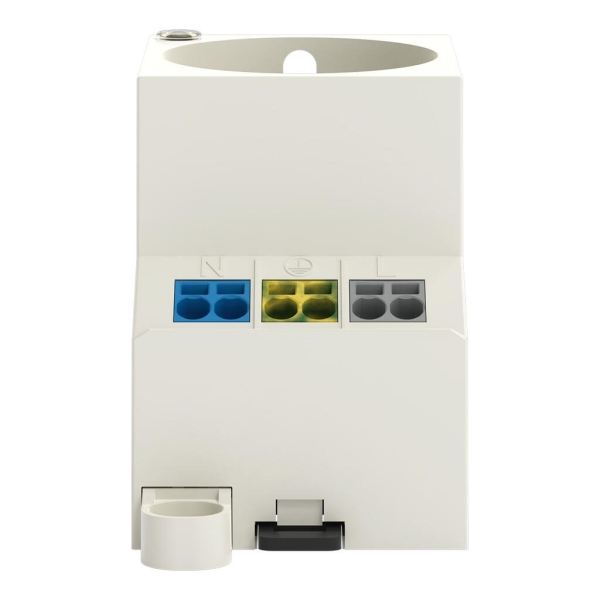

Technique de connexion	Pince à cage enfichable (CAGE CLAMP)
Longueur de dénudage	9 … 10 mm / 0,35 … 0,39 pouce
Conducteur rigide	0,2 … 2,5 mm² / 24 … 14 AWG
Conducteur souple	0,2 … 2,5 mm² / 24 … 14 AWG
Conducteurs souples avec embout isolé	2,5 mm² / 14 AWG
Conducteurs semi-rigides	0,2 … 2,5 mm² / 24 … 14 AWG
Données géométriques
Largeur	45 mm (2,5 modules)
Hauteur	65 mm
Hauteur à partir du niveau supérieur du rail	59,8 mm
Hauteur utile	65 mm
Profondeur	84,7 mm
Données du matériau
Couleur	Gris clair
Groupe du matériau isolant	je
Matière isolante Boîtier principal	Polyamide (PA66)
Classe d'inflammabilité selon UL94	V0
Matériau du contact	Alliage de cuivre
Surface de contact	Sn
Matériau des ressorts de serrage	Ressort en acier Chrome-Nickel (CrNi)
Poids	70,5 g
