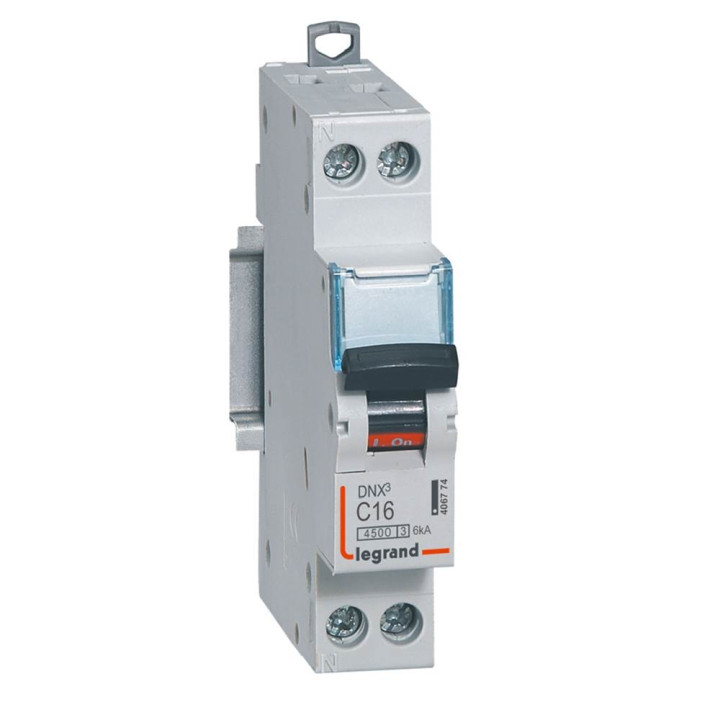

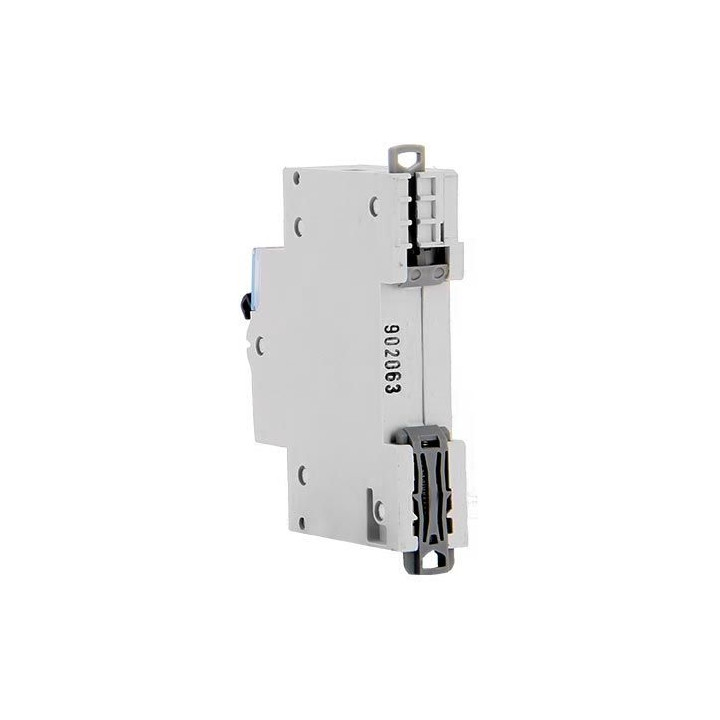

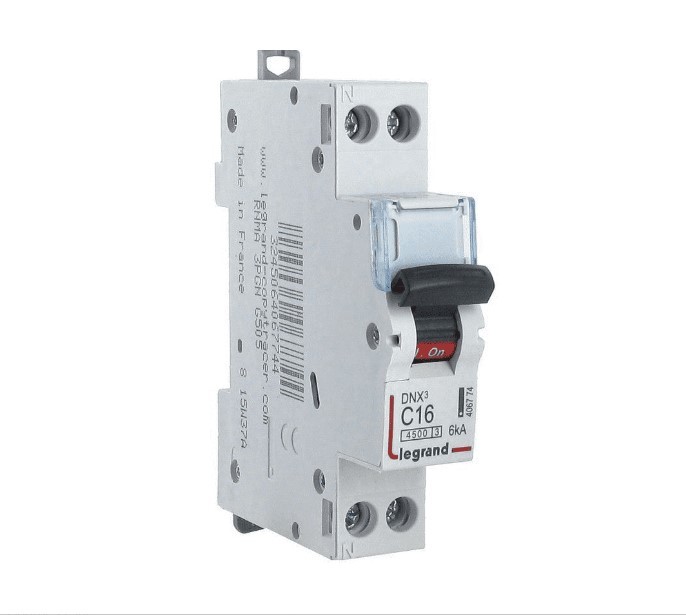

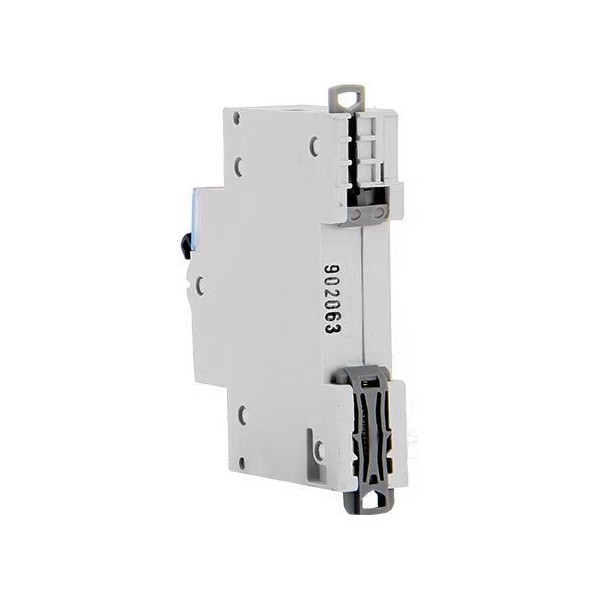

Legrand - Disjoncteur DNX3 Ph/N - 16A - VIS/VIS - Réf : 406774

 

 

 Ajouter au panier | 7,90 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Le disjoncteur 16A DNX 3, de la marque Legrand, vous permettra la protection, la commande et le sectionnement de vos circuits électriques.
Ce disjoncteur 16A comporte un dispositif de protection à bornes à vis : appareillage modulaire pour la protection de votre installation électrique.
Le disjoncteur Legrand 16A protège les circuits réalisés avec un fil électrique en 2.5².
Il est idéal  pour assurer la protection des circuits d'éclairage ou des prises de courants.
Estampillé NF sur le haut du porte-étiquette.

Description produit complète
•

  Données techniques

  - VIS/VIS : arrivée haute et sortie basse par bornes à VIS.
  - Permettent la réalisation de tests volants. (présence de tension)
  - Assure la coupure simultanée de la phase et du neutre.
  - outil conseillé tournevis Pozidriv n° 2
  - Type de connexion : A vis
  - Pouvoir de coupure en Ampères : 4500A / 6000A
  - Tension en V : 230
  - Intensité : 16A
  - Nombre de modules : 1
  - Porte étiquette : OUI

  Plus produit : Porte étiquette pour identifier le circuit protégé.

  Conseils d'utilisation : Permet de protéger les circuits contre les courts circuits et les échauffements de câble qui peuvent être à l'origine d'incendie. Le choix de la protection dépend du circuit .

  Garantie : 2 ans

•

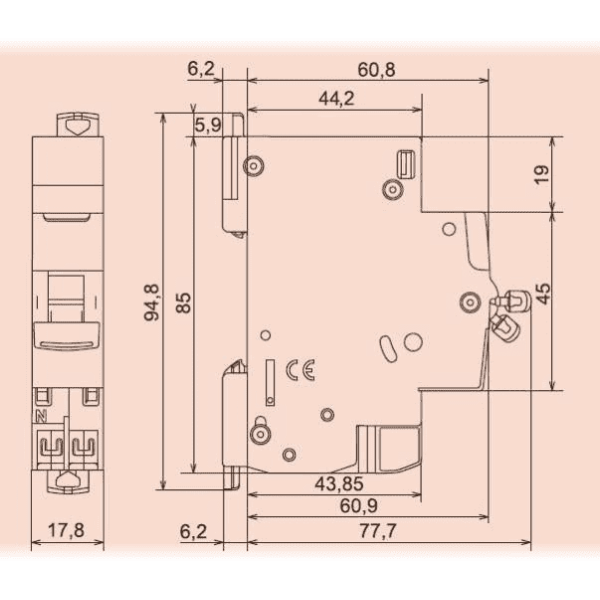

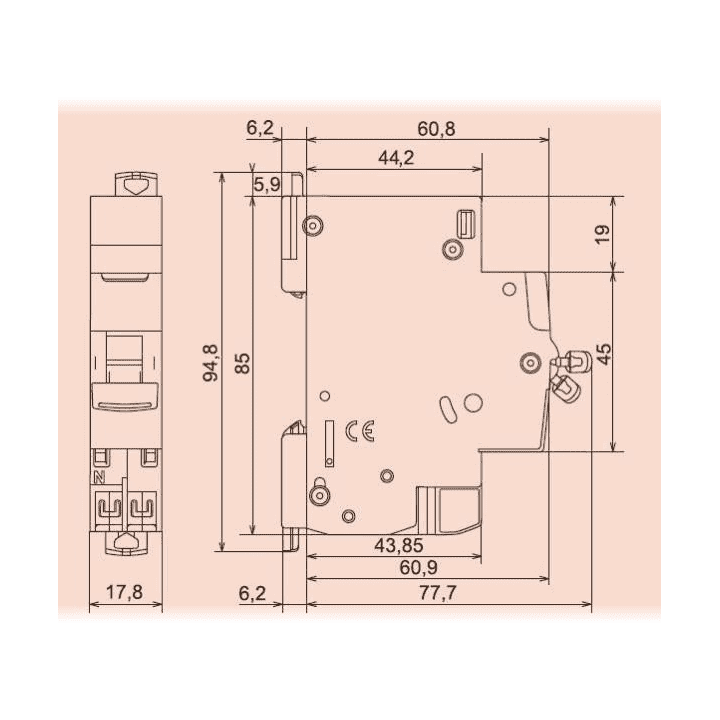

  Dimensions et poids

  - Largeur : 17.8 mm
  - Hauteur : 94.8 mm
  - Profondeur : 77.7 mm
  - Poids : 110 g

  Réf GSB : 092823
Caractéristiques
Profondeur d'encastrement	44 mm
Caractéristique de déclenchement	C
Nombre de pôles (total)	2
Nombre de pôles protégés	1
Courant nominal assigné	16 A
Tension assignée	230 V
Tension d'isolation assignée Ui	250 V
Tension assignée de tenue aux chocs (Uimp)	4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V	4.5 kA
Type de tension	AC
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V	6 kA
Fréquence	50-60 Hz
Classe de limitation d'énergie	3
Montage encastré	Oui
Conducteur neutre branché simultanément	Oui
Degré de pollution	2
Dispositifs auxiliaires possibles	Oui
Largeur dans les unités de partition	1
Classe de protection (IP)	IP20
Température ambiante en fonctionnement	-25-70 °C
Section de conducteur connectable multifilaire	0.75-10 mm²
Section de conducteur connectable monofilaire	0.75-16 mm²
Antidéflagration	Non
Largeur hors tout	17.8 mm
Hauteur hors tout	94.8 mm
Profondeur/longueur hors tout	77.7 mm
Résistance aux chocs (IK)	IK02
Temperature de stockage	-40-70 °C
Tension d'alimentation	180-250 V
Sens de l'alimentation électrique	Par le haut ou le bas
Indication de repérage des bornes de raccordement	Oui
Couleur	Gris
Numéro RAL	7035
Sans halogène	Oui
Type de borne	Borne à vis
Type de connexion	Peigne et câble
Equipé d'un porte étiquette	Oui
Mode de pose	Rail DIN
Détails du produit
• Marque
  Legrand
• Référence
  LEG406774
• EAN13
  3245064067744
Fiche technique
• Pouvoir de coupure
  4,5 kA
• Intensité
  16A
• Type de connexion
  À vis
• Référence fabricant
  406774
• Type de pôles
  1 P+N ( Phase + Neutre )
• Courbe de déclenchement
  C
