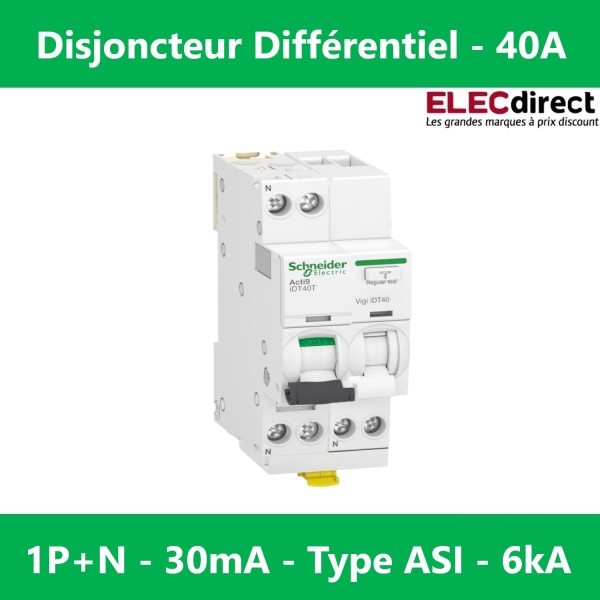

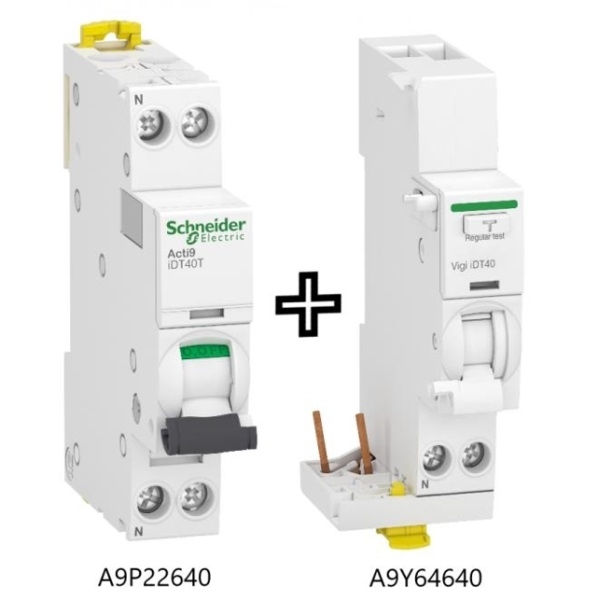

Schneider - Acti9 iDT40 - LOT Disjoncteur 40A courbe C + Bloc Vigi 40A 30mA type ASI - Réf : A9P22640 + A9Y64640

LOT3087 | Réf. Elecdirect

En stock

152,41 €

TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

SCHNEIDER - Acti9 iDT40T - disjoncteur modulaire - 1P+N - 40A - courbe C - 4500A/6kA- SCHA9P22640

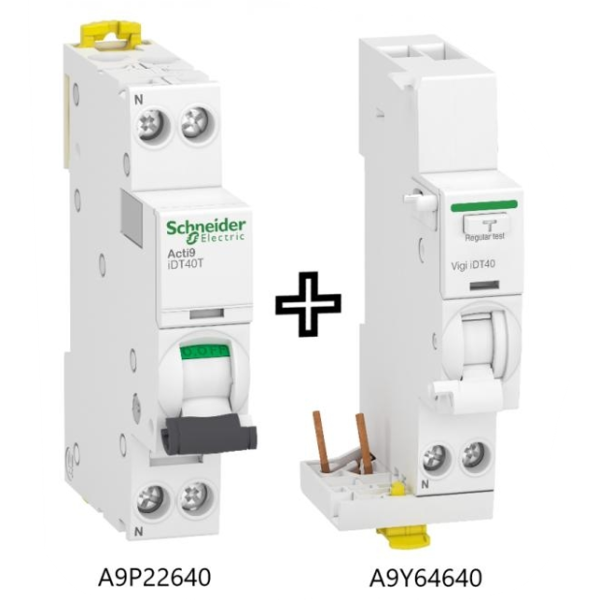

Produit livré démonté. A associer par vous même.

Complémentaires
fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	230 V CA 50 Hz
limite de déclenchement magnétique	5...10 x In se conformer à EN/CEI 60898-1 8 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir de coupure de service	4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 4,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
classe de limitation	3 se conformer à EN/CEI 60898-1
[Ui] tension d'isolement	400 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/CEI 60947-2
coupure pleinement apparente	Oui
type de commande	Par maneton
signalisation locale	Indication ON/OFF Signalisation de déclenchement
mode d'installation	Encliquetable
support de montage	Rail DIN
pas de 9 mm	2
hauteur	85 mm
largeur	18 mm
profondeur	74 mm
poids du produit	120 g
couleur	Blanc
endurance mécanique	20000 cycle
endurance électrique	10000 cycle
verrouillages optionnels	Dispositif de cadenassage
connexion	À vis
position de verrouillage	Vis
type de raccordement	Bornes type tunnel haut ou bas1 10 mm² souple Bornes type tunnel haut ou bas1 16 mm² rigide
longueur de dénudage des fils	14 mm pour haut ou bas connexion
couple de serrage	2 N.m haut ou bas
protection différentielle	Bloc séparé

gamme	Acti9
nom du produit	Acti9 iDT40
fonction produit	Disjoncteur miniature
Nom de l'appareil	IDT40T
fonction de l appareil	Distribution
description des pôles	1P + N
nombre de pôles protégés	1
position du pôle neutre	Gauche
In courant assigné d'emploi	40 A
type de réseau	CA
type de déclencheur	Thermique-magnétique
courbe de déclenchement	C
pouvoir de coupure	4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 6 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
labels qualité	NF

Schneider - Acti9 iDT40 - module différentiel Vigi - départ iDT40 - 1P+N 40A 30mA type ASI - A9Y64640

Complémentaires
position de l'appareillage dans l'installation	Départ
fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	230 V CA 50 Hz
technologie différentiel	Indépendant de la tension
[Ui] tension d'isolement	400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/CEI 61009-2-1
signalisation locale	Signalisation de défaut
mode d'installation	Encliquetable
support de montage	Rail DIN
connexion électrique sur disjoncteur	Par vis
pas de 9 mm	2
hauteur	91 mm
largeur	36 mm
profondeur	74 mm
couleur	Blanc
endurance mécanique	20000 cycle
endurance électrique	10000 cycle
type de raccordement	Borne du type à cage bas1 16 mm² rigide Borne du type à cage bas1 10 mm² souple
longueur de dénudage des fils	14 mm pour bas connexion
couple de serrage	2 N.m bas

Environnement
normes	EN/CEI 61009-2-1
degré de protection IP	IP20 se conformer à CEI 60529 IP40 (boîtier modulaire) se conformer à CEI 60529
degré de pollution	3 se conformer à EN/CEI 61009-2-1
humidité relative	95 % à 55 °C
altitude de fonctionnement	2000 m
température de fonctionnement	-5 60 °C
température ambiante pour le stockage	-40 85 °C

gamme	Acti9
fonction produit	Blocs différentiels Vigi
Nom de l'appareil	Vigi iDT40
compatibilité de gamme	Acti9 iDT40
description des pôles	1P + N
position du pôle neutre	Gauche
In courant assigné d'emploi	40 A
type de réseau	CA
sensibilité du différentiel	30 mA
temporisation	Instantané
type	Type ASI
certifications du produit	CE
labels qualité	NF
