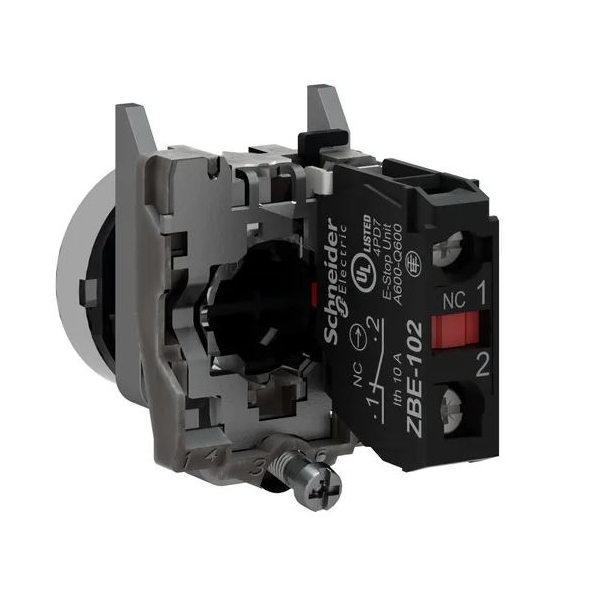

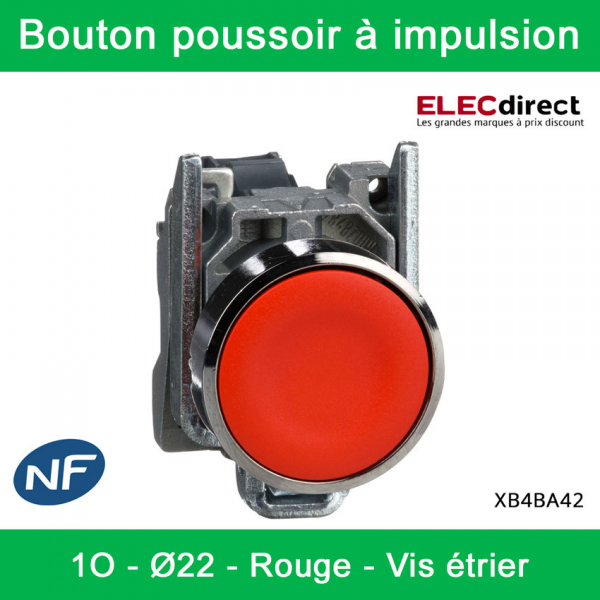

Schneider - Harmony XB4 - Bouton poussoir à impulsion Ø22 - 1O - rouge - vis étrier - Réf : XB4BA42

Harmony XB4

Bouton-poussoir

XB4

Métal plaqué chrome

Zamak

22 mm

1

Rond

rappel à ressort

Rouge affleurant, non marqué

Standard

1 "O"

À action dépendante

Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1

47 mm

30 mm

52 mm

(21-22)NC

0,08 kg

7000000 Pa à 55 °C, distance : 0,1 m

Contacts standards

Avec se conformer à EN/CEI 60947-5-1 appendix K

1,5 mm (état électrique modifié par "O")
4,3 mm (course totale)

3,5 N état électrique modifié par "O"

10000000 cycle

0,8…1,2 N.m se conformer à EN 60947-1

Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis

Alliage d'argent (Ag/Ni)

10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

10 A se conformer à EN/IEC 60947-5-1

600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

6 kV EN/IEC 60947-1

3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1

1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C

Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4

Produit complet
