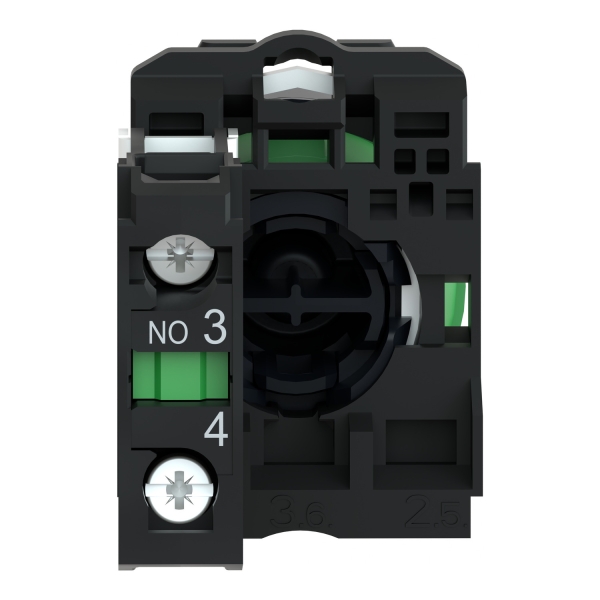

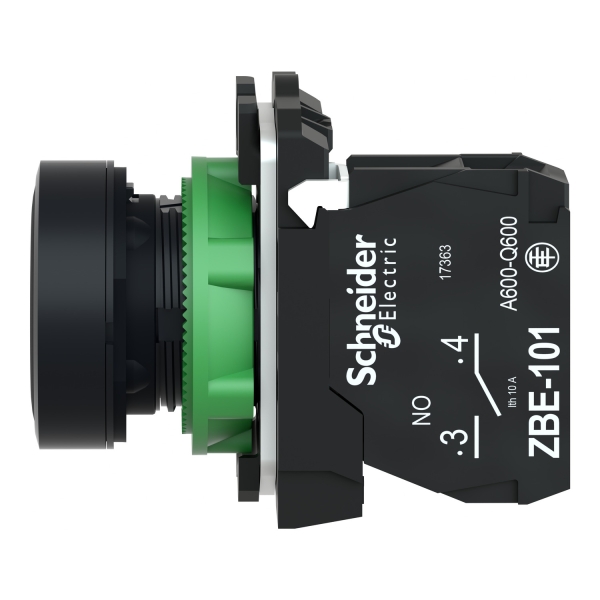

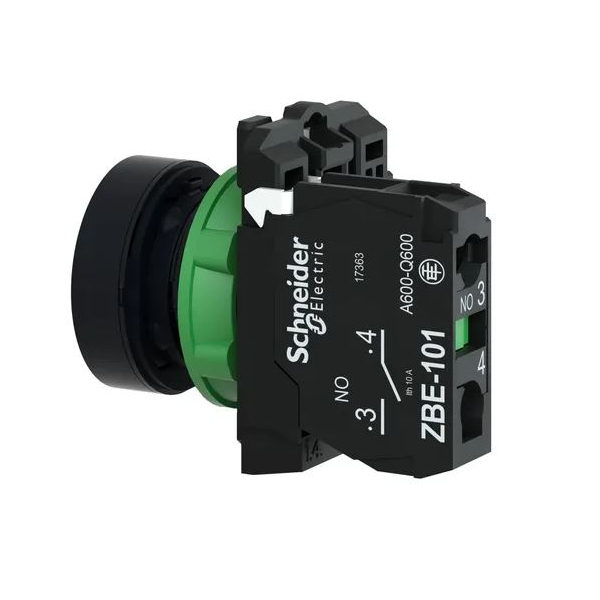

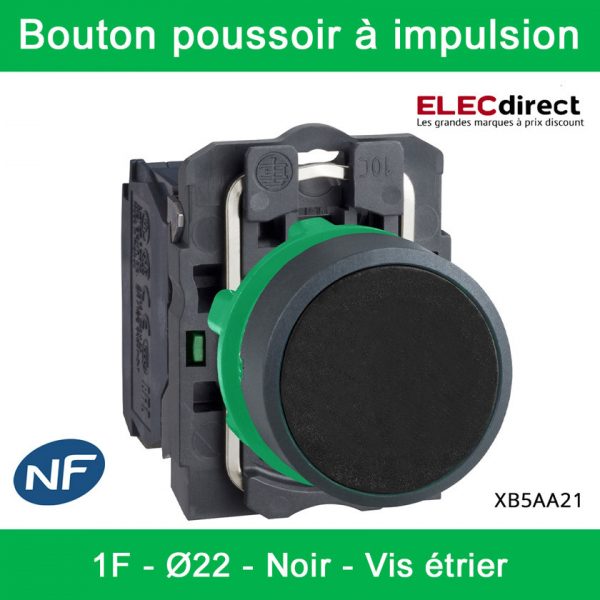

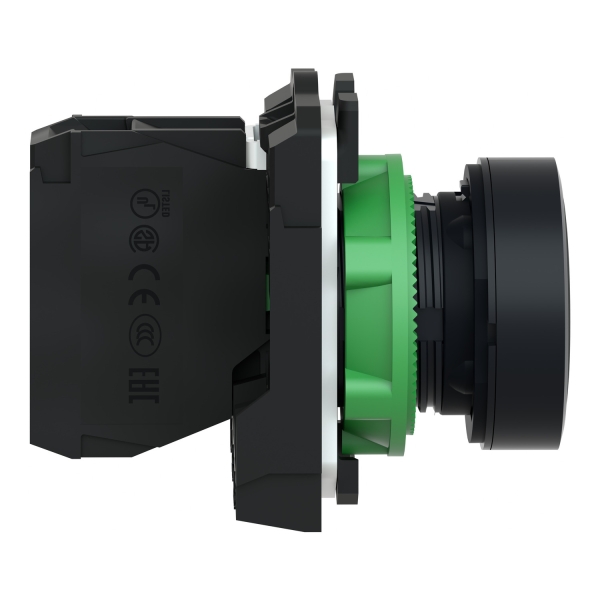

Schneider - Harmony XB5 - Bouton poussoir à impulsion Ø22 - 1F - noir - vis étrier - Réf : XB5AA21

Harmony XB5

Bouton-poussoir

XB5

Plastique
Plastique gris foncé

Standard

Plastique

22 mm

1

Rond

rappel à ressort

Noir affleurant, non marqué

1 "F"

À action dépendante

Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1

42 mm

30 mm

52 mm

(13-14)NO

0,037 kg

7000000 Pa à 55 °C, distance : 0,1 m

Contacts standards

Sans

2,6 mm (état électrique modifié par "F")
4,3 mm (course totale)

3,8 N état électrique modifié par "F"

10000000 cycle

0,8…1,2 N.m se conformer à EN 60947-1

Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis

Alliage d'argent (Ag/Ni)

10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

10 A se conformer à EN/IEC 60947-5-1

600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

6 kV EN/IEC 60947-1

3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1

1000000 cycles AC-15, 2 A at 230 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1: appendix C
1000000 cycles AC-15, 3 A at 120 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1: appendix C
1000000 cycles AC-15, 4 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1: appendix C
1000000 cycles DC-13, 0.2 A at 110 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1: appendix C
1000000 cycles DC-13, 0.5 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1: appendix C

Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4

Produit complet

Oui

1

XB5AACUST01

XB5
