Legrand - LOT - Coffret DRIVIA 54 M + peigne V/H + porte - 401223+405001+404928x6+401233

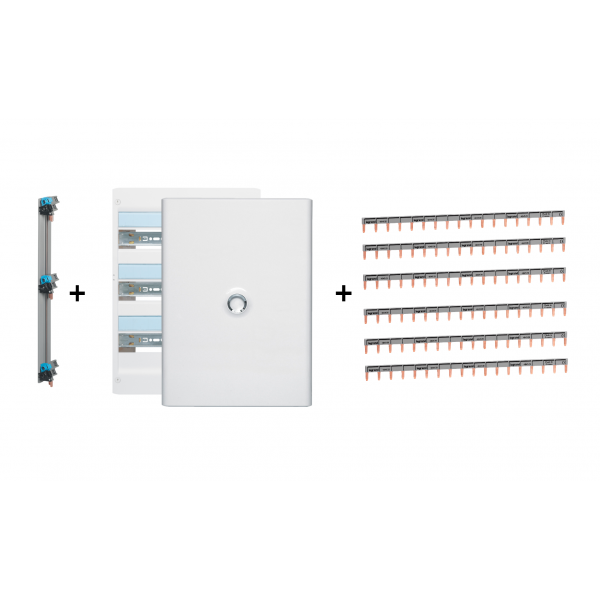

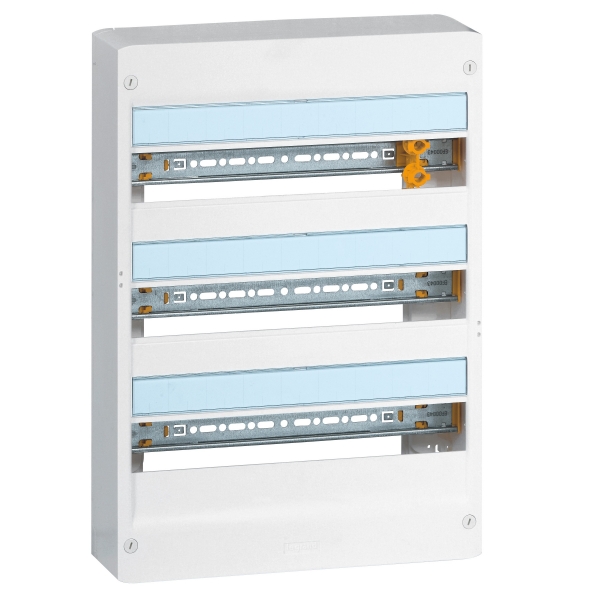

Ce lot Legrand comprend le coffret électrique Drivia 4 rangées de 18 modules (réf. 401223), sa porte blanche opaque (réf. 401233), 6 peignes horizontaux monophasés (réf. 404928) et 1 peigne vertical (réf. 405001).

Il permet de regrouper jusqu’à 54 modules dans une installation soignée, conforme à la norme NFC 15-100, avec une alimentation optimisée entre les rangées. Idéal pour les installations résidentielles ou petits tertiaires.

Compatible avec une pose en saillie ou sur goulotte GTL Legrand (réf. 030067).

Caractéristiques principales

• Capacité : 3 rangées × 18 modules = 54 modules
• Indice de protection : IP30 / IK05
• Couleur : Blanc RAL9003
• Rails inclinables et extractibles pour faciliter le câblage

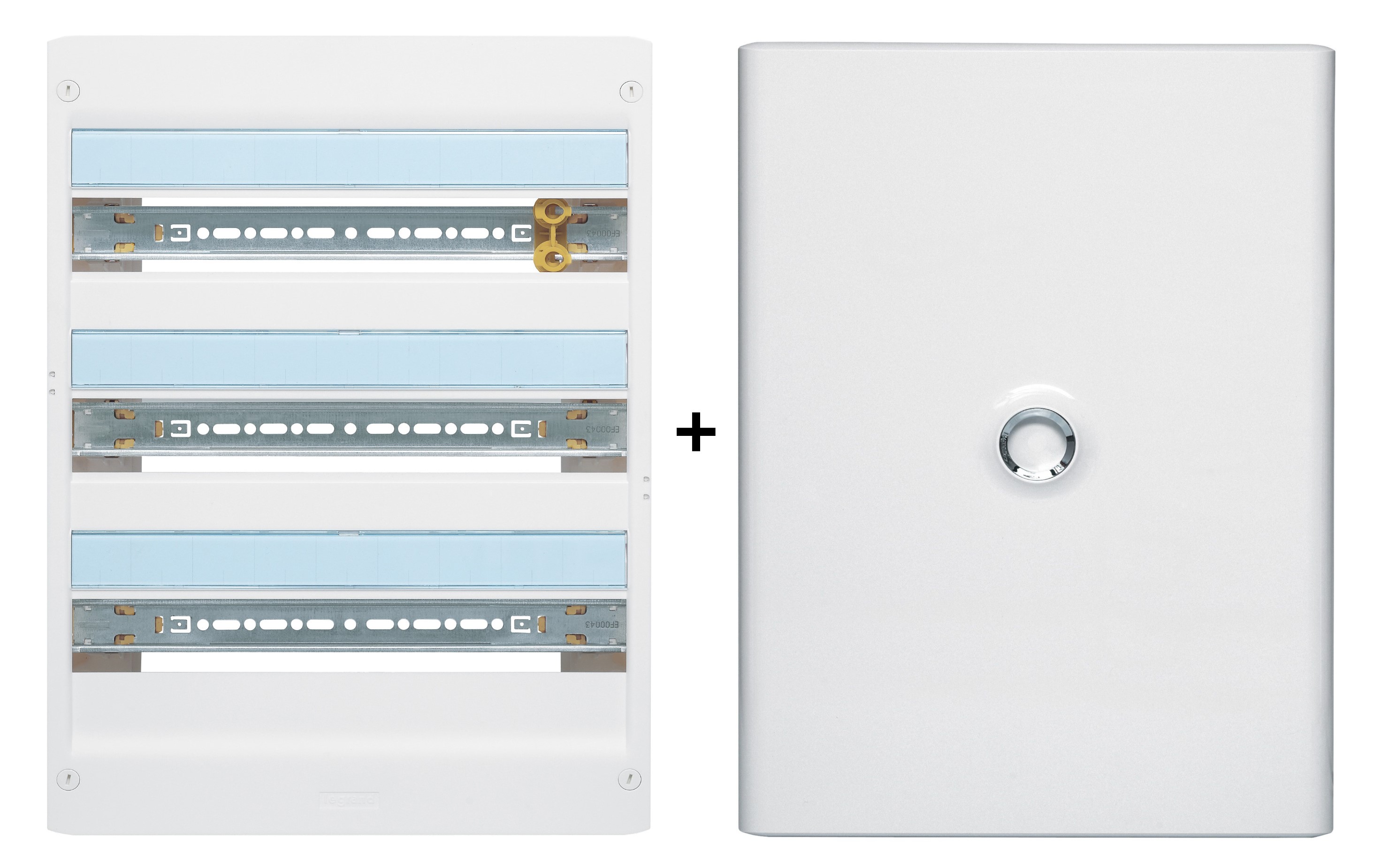

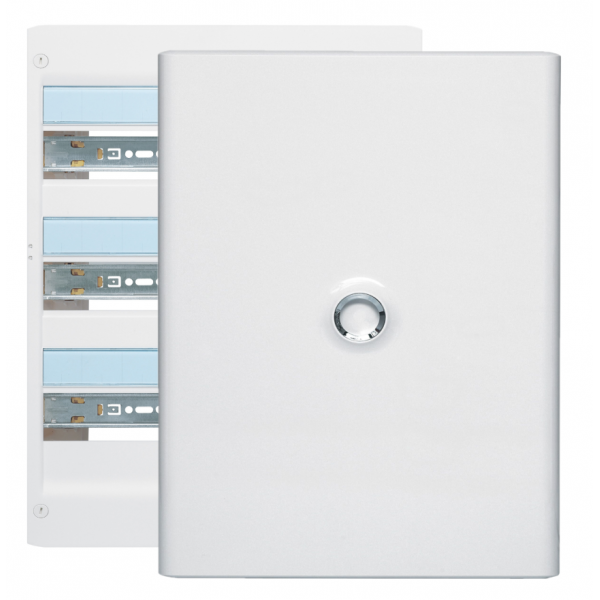

• Porte opaque blanche clipsable et réversible (réf. 401233)
• Dimensions : H 500 mm × L 355 mm × P 103,5 mm

Peignes d’alimentation horizontaux HX³ – Réf. 404928 (x6)

HX³ – Peigne universel unipolaire pour répartition optimisée en monophasé dans une rangée de coffret Drivia.

• Alimente une rangée ou un groupe d’appareils DNX³/DX³ (Phase + Neutre)
• Longueur : 18 modules
• Entraxe des dents : 1 module
• Compatibilité : bornes à vis et automatiques
• Utilisable en phase ou neutre (réversible)
• Permet le regroupement de chaînes photovoltaïques en aval de coupe-circuit unipolaire

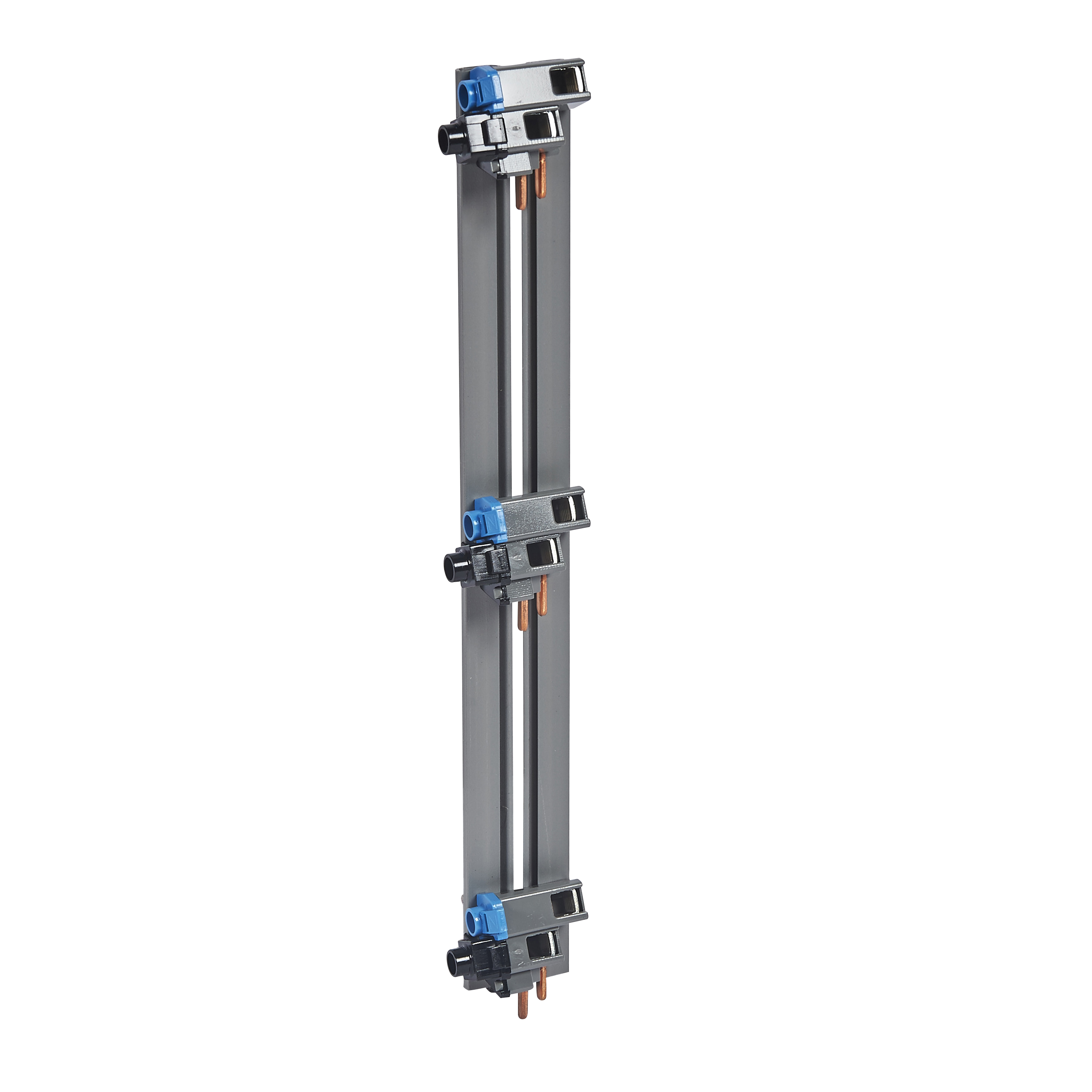

Peigne d’alimentation vertical VX³ – Réf. 405001

VX³ – Peigne vertical pour montage dans les coffrets 3 rangées Drivia (13 ou 18 modules).

• Intensité maximale : 63 A
• Entraxe : 125 mm
• Sans repiquage
• Conçu pour les installations résidentielles ou petits locaux tertiaires

Les + utilisation : permet une alimentation sans repiquage sécurisée des parafoudres, interrupteurs et disjoncteurs différentiels en tête de rangée.

Restrictions : usage limité au tarif Bleu monophasé de 3 kVA à 12 kVA.
