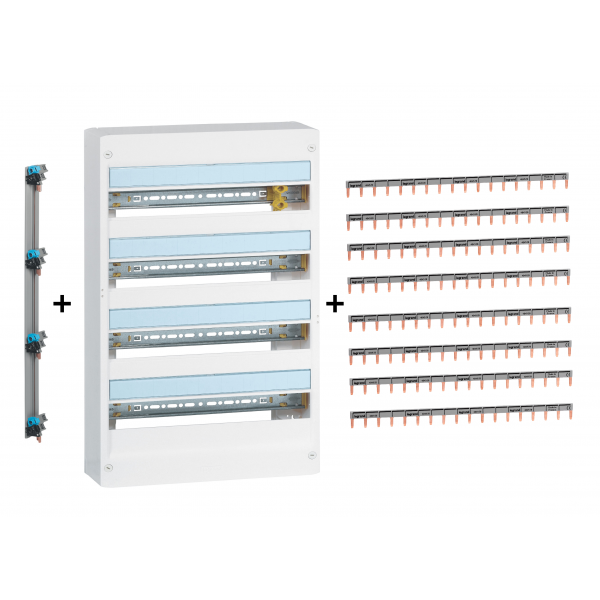

Legrand - LOT - Coffret DRIVIA 72M + 8 peignes horizontaux + 1 peigne vertical - Réf : 401224+404928+405002

Description

Le coffret électrique Legrand Drivia 401224 est conçu pour accueillir jusqu’à 72 modules répartis sur 4 rangées de 18, en conformité avec la norme NFC 15-100.

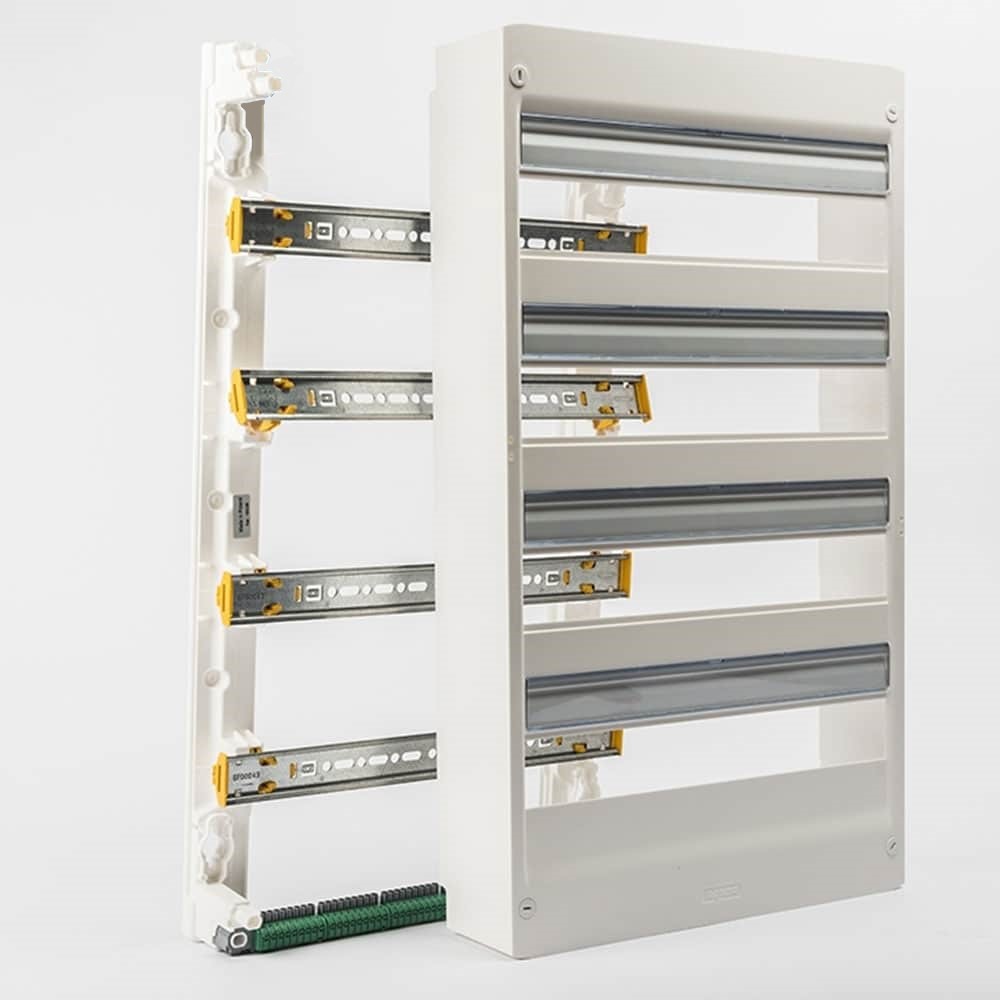

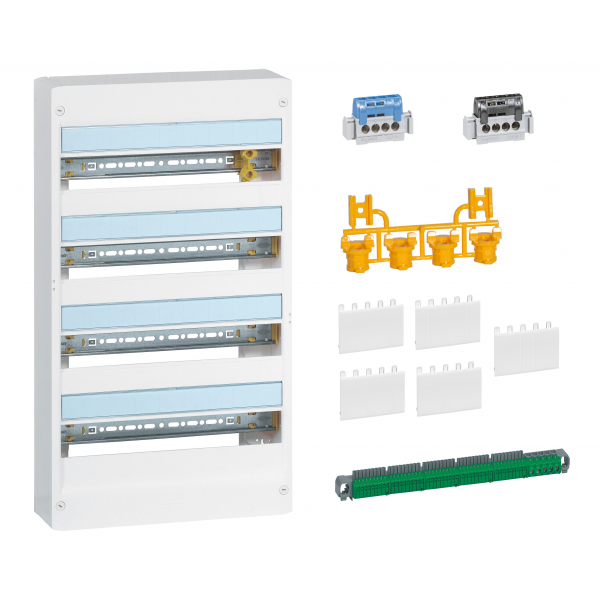

Il s’installe en saillie, sur une goulotte GTL ou dans un bac d’encastrement. Son design compact, ses rails inclinables et ses accessoires fournis permettent un câblage rapide et une installation optimisée.

Ce coffret peut être installé directement sur une goulotte GTL 18 modules (réf. 030067)

Caractéristiques principales

• Capacité : 4 rangées × 18 modules = 72 modules
• Indice de protection : IP30 / IK05
• Couleur : Blanc RAL9003
• Pose : En saillie, compatible goulotte ou bac d'encastrement
• Conforme aux normes IEC 60670-24 / 62208 et NFC 15-100
• Dimensions : H 625 mm × L 355 mm × P 103,5 mm

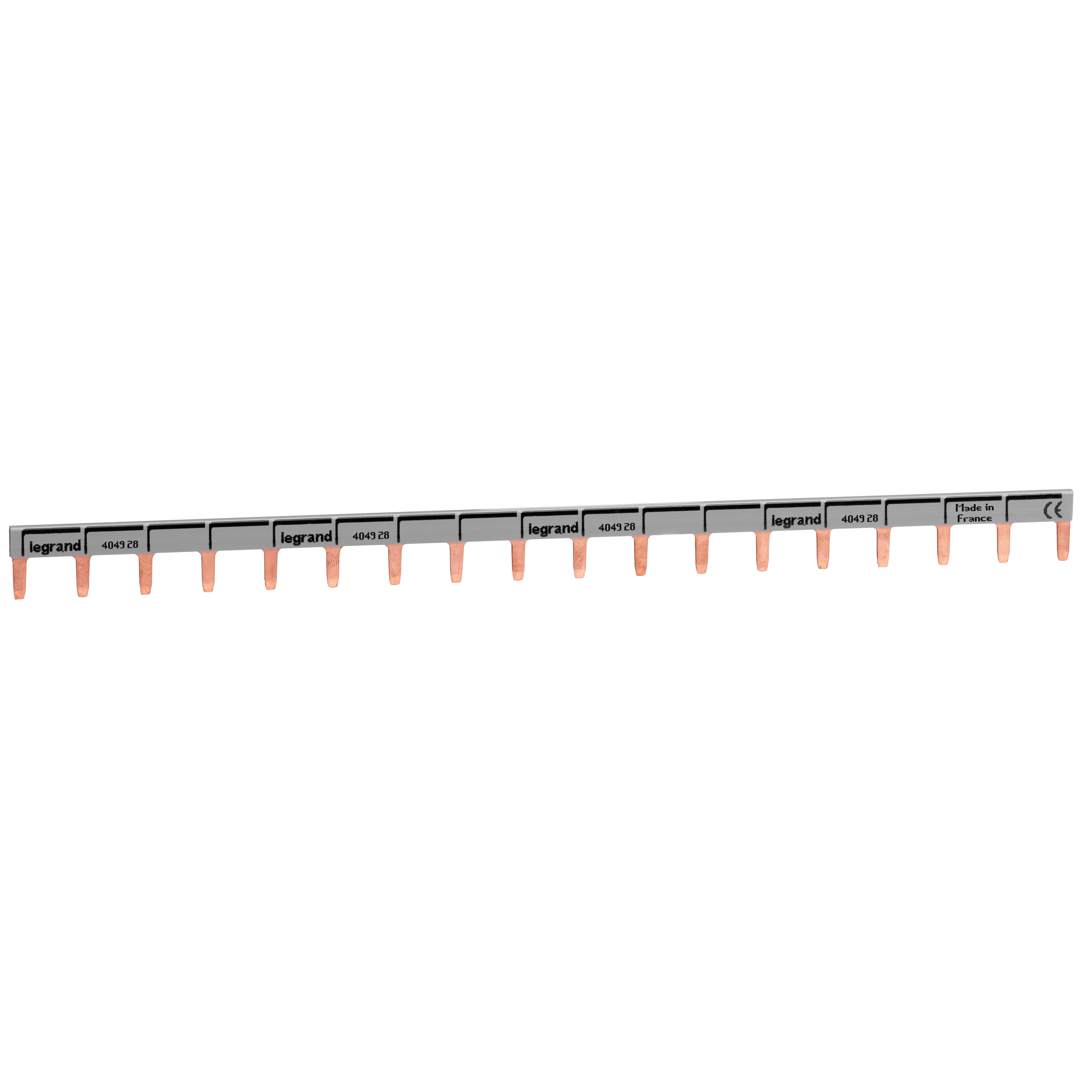

Peignes d’alimentation horizontaux HX³ – Réf. 404928 (x8)

HX³ – Peigne universel unipolaire pour répartition optimisée en monophasé dans une rangée de coffret Drivia.

• Alimente une rangée ou un groupe d’appareils DNX³/DX³ (Phase + Neutre)
• Longueur : 18 modules
• Entraxe des dents : 1 module
• Compatibilité : bornes à vis et automatiques
• Utilisable en phase ou neutre (réversible)
• Permet le regroupement de chaînes photovoltaïques en aval de coupe-circuit unipolaire

Peigne d’alimentation vertical VX³ – Réf. 405002

VX³ – Peigne vertical pour montage dans les coffrets 4 rangées Drivia (13 ou 18 modules).

• Intensité maximale : 63 A
• Entraxe : 125 mm
• Sans repiquage
• Conçu pour les installations résidentielles ou petits locaux tertiaires

Les + utilisation : permet une alimentation sans repiquage sécurisée des parafoudres, interrupteurs et disjoncteurs différentiels en tête de rangée.

Restrictions : usage limité au tarif Bleu monophasé de 3 kVA à 12 kVA.
