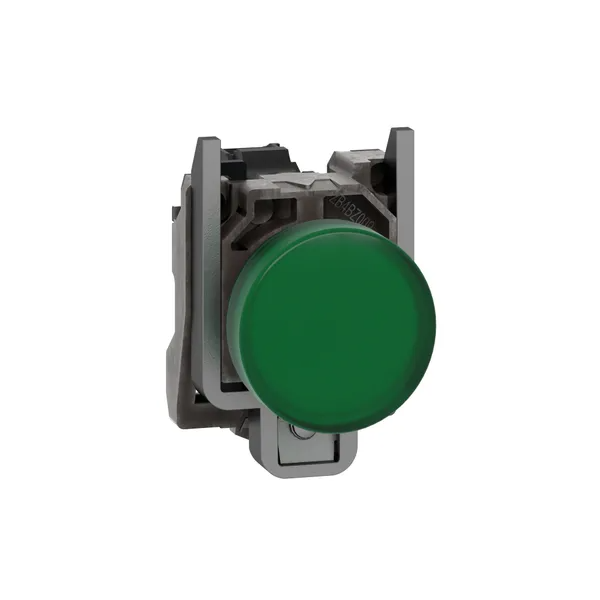

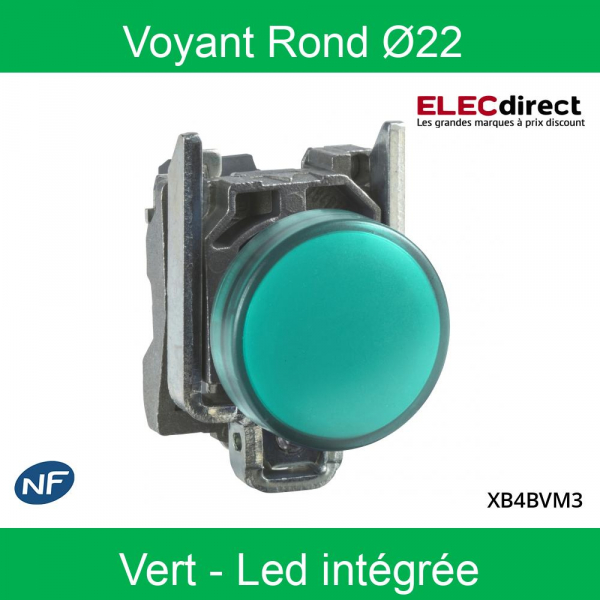

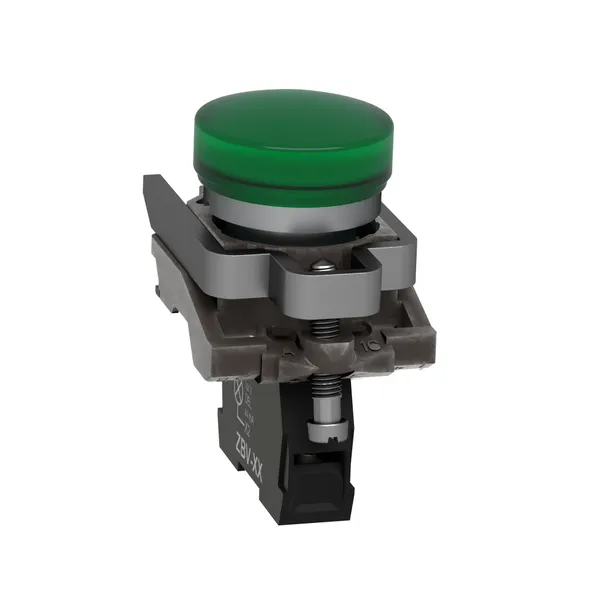

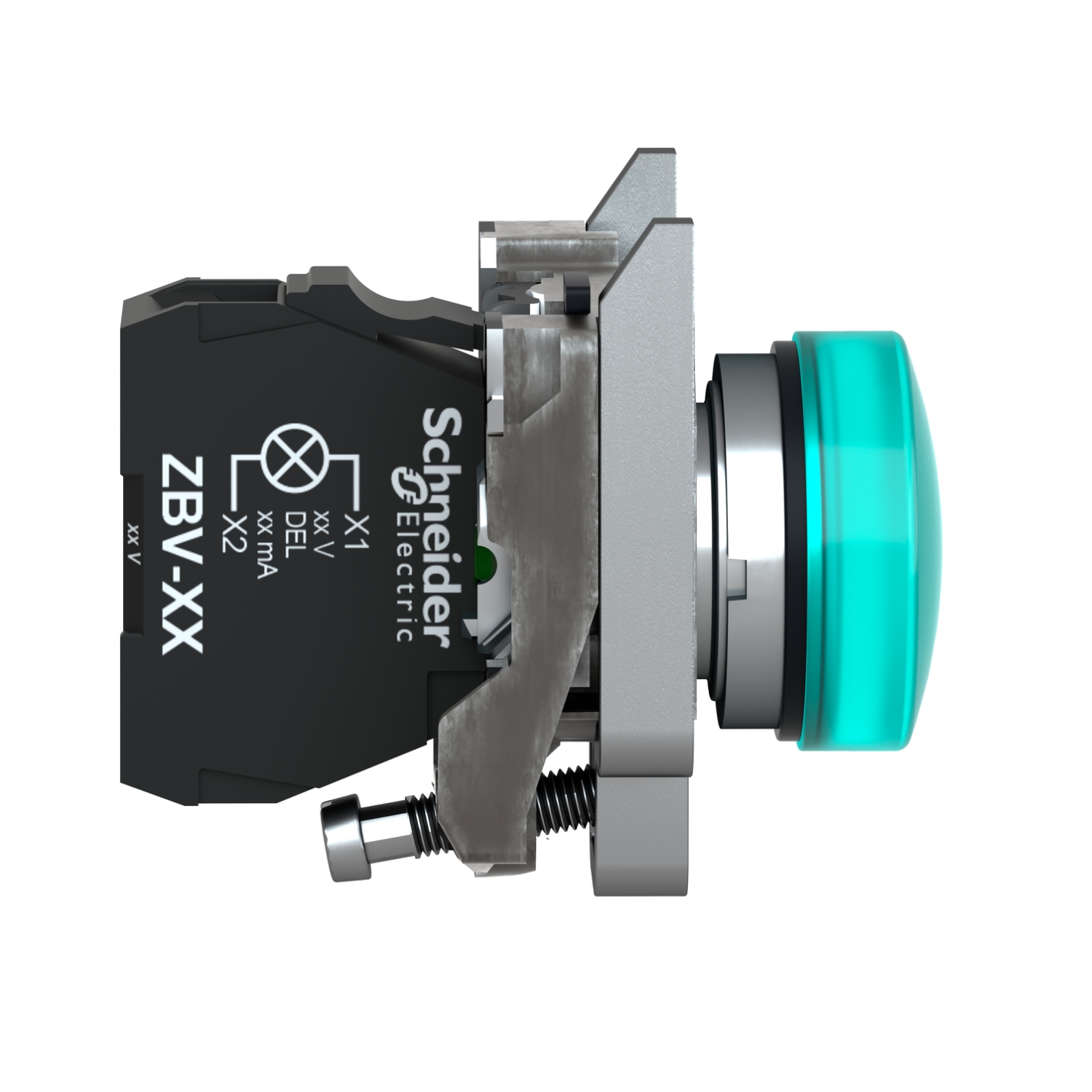

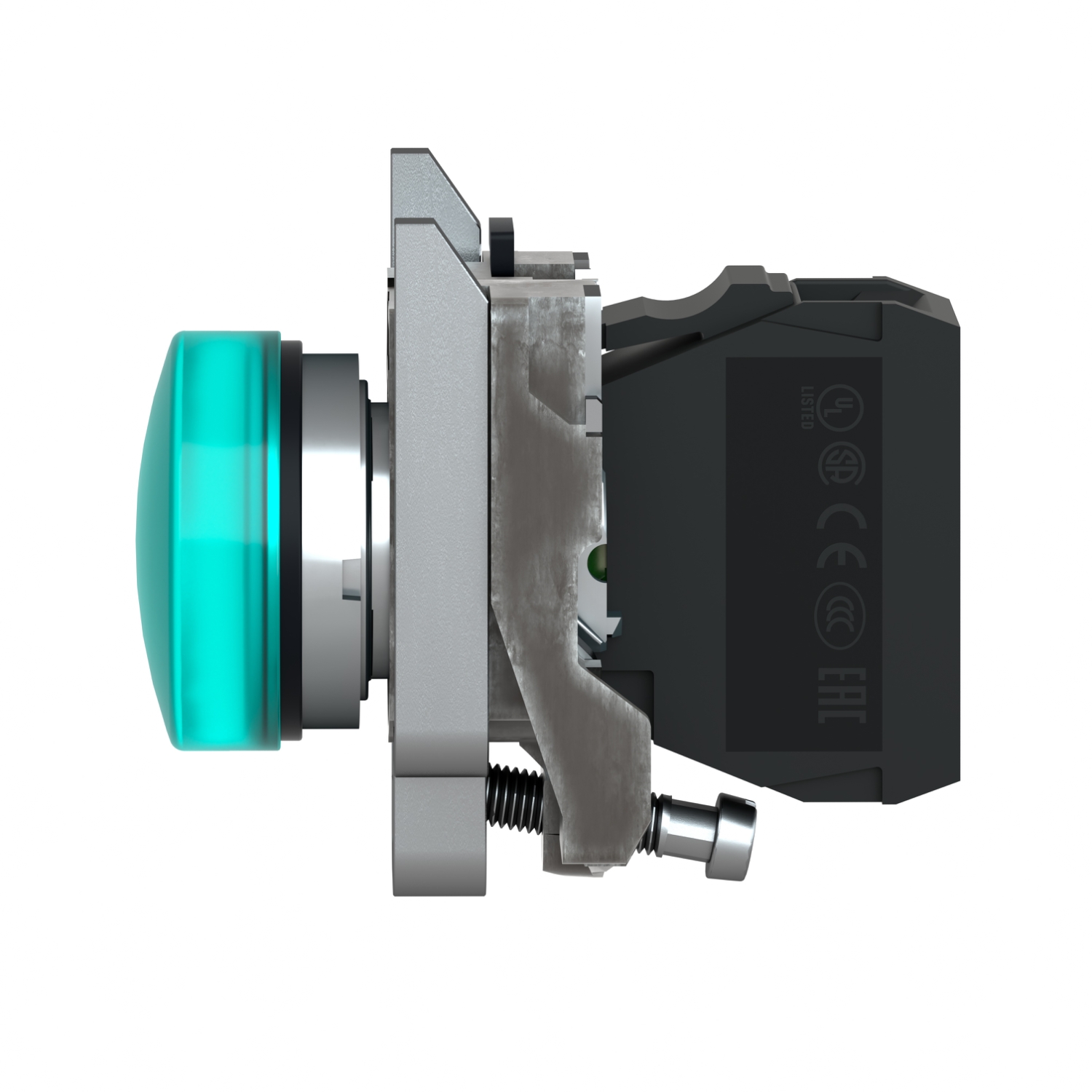

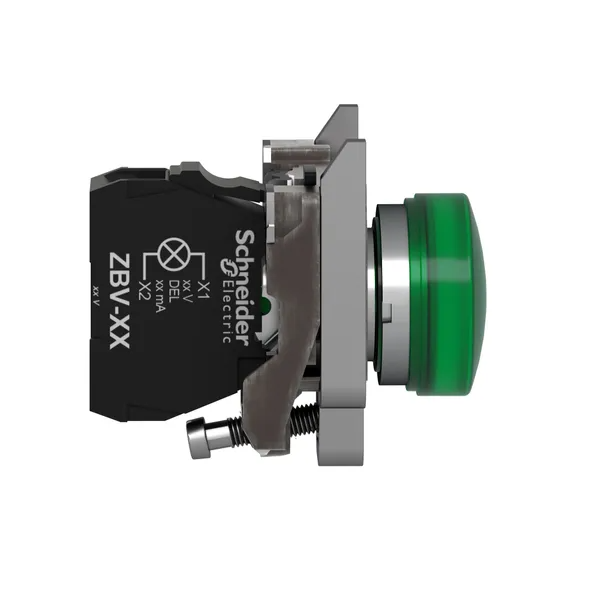

Schneider - Harmony XB4 - Voyant lumineux LED D22 - IP66 - vert - 230V - Réf : XB4BVM3

SCHXB4BVM3 | Réf. Elecdirect

XB4BVM3 | Réf. Fabricant

3389110892000 | EAN13

En stock

11,88 €

TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Description courte
Harmony XB4 – Référence : XB4BVM3 - Voyant lumineux Ø22 avec lentille lisse verte. Équipé d’une LED intégrée 230 V AC pour signalisation permanente.

Diamètre de fixation : 22,5 mm – Collerette en métal chromé.
Documents

Notice

Notice de montage - XB4/XB5
Téléchargement (446.62k)

Fiche technique

Fiche technique - XB4BVM3
Téléchargement (701.06k)
Description produit complète
Harmony XB4 - Voyant lumineux DEL - Ø22 - vert - 230V - vis étrier

Référence : XB4BVM3
Présentation du produit
- Gamme : Harmony XB4
- Type : Voyant lumineux
- Nom de l'appareil : XB4
- Produit complet
- Forme : Rond, tête standard
- Collerette : Métal chromé
- Embase : Zamak
- Couleur lentille : Vert (lisse)
- Source lumineuse : LED intégrée
- Mode de signalisation : Permanent
Caractéristiques mécaniques
- Diamètre de fixation : 22,5 mm
- Hauteur : 47 mm
- Largeur : 30 mm
- Profondeur : 54 mm
- Poids net : 0,08 kg
Caractéristiques électriques
- Tension d’alimentation [Us] : 230…240 V AC (50/60 Hz)
- Plage de tension admissible : 195…264 V AC
- Consommation électrique : 14 mA
- Tension d’isolement [Ui] : 250 V
- Tension de tenue aux chocs [Uimp] : 4 kV
- Durée de vie de la LED : 100 000 h à 25°C
- Culot : DEL intégrée
Environnement & Protection
- Indice de protection : IP66 / IP67 / IP69 / IP69K
- Norme NEMA : NEMA 13 et NEMA 4X
- Tenue aux chocs IK : IK06
- Température de fonctionnement : -40…70 °C
- Température de stockage : -40…70 °C
- Tenue au nettoyage : 7 000 000 Pa à 55 °C, distance 0,1 m
- Tenue aux vibrations : 5 gn (12…500 Hz)
- Tenue aux chocs mécaniques : 30 gn (18 ms) / 50 gn (11 ms)
Normes & Certifications
- Normes : CEI 60947-1 / 60947-5-1 / 60947-5-4 / 60947-5-5 / UL 508 / CSA C22.2 No 14 / JIS C8201
- Certifications : UL listed, CSA
- Compatibilité CEM :

  Décharges électrostatiques : 6 kV contact / 8 kV air (CEI 61000-4-2)

  Transitoires rapides : 2 kV (CEI 61000-4-4)

  Ondes de choc : 1 kV (CEI 61000-4-5)

  Champs électromagnétiques : 10 V/m (CEI 61000-4-3)

  Émission électromagnétique : Classe B (CEI 55011)
Fiche technique

Type Commandes et voyants

Voyant XB4

Référence fabricant

XB4BVM3

Caractéristiques

Poids

83g
