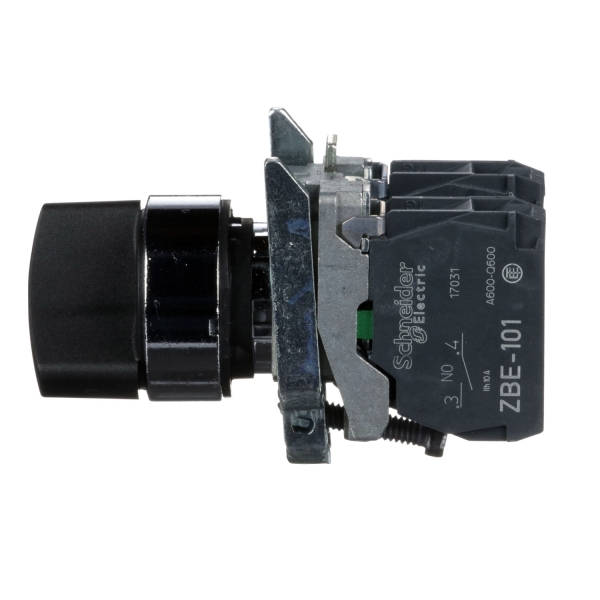

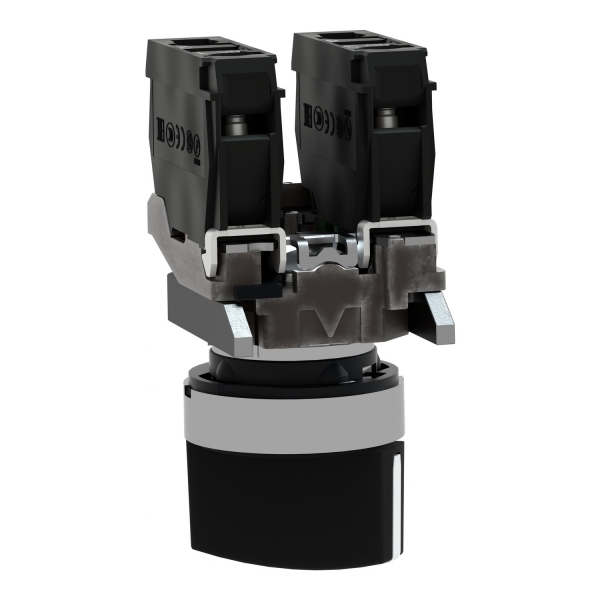

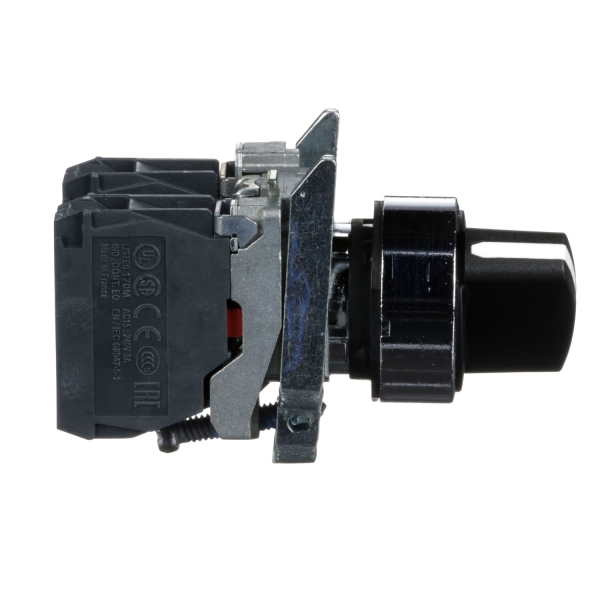

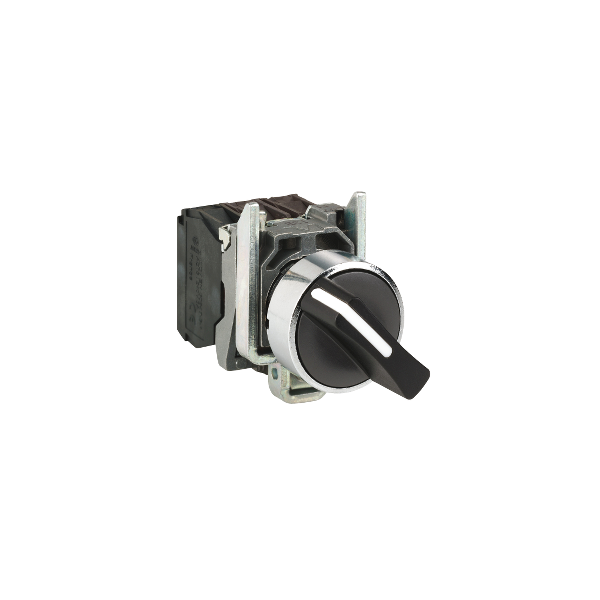

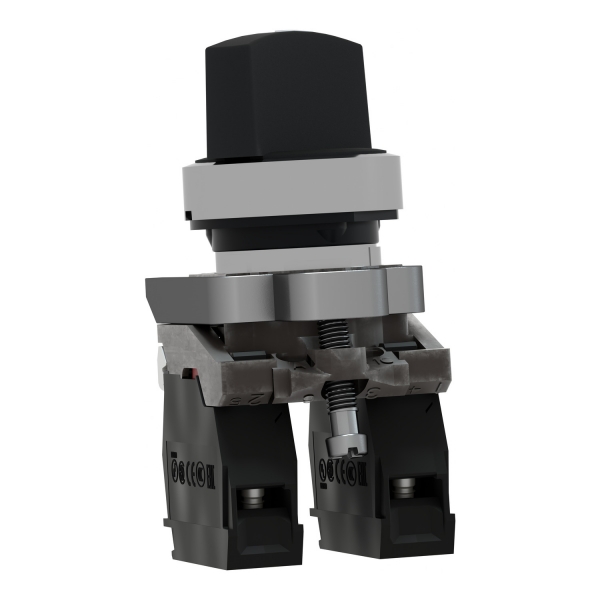

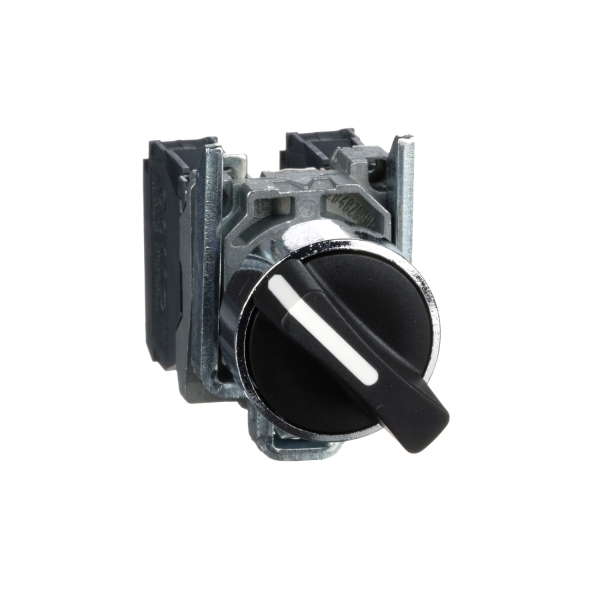

Schneider - Harmony XB4 - bouton tournant - 2 positions fixes - 1F+1O - noir - Ø22 - Réf : XB4BD25

 

 

 Ajouter au panier | 10,70 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Harmony XB4 - bouton tournant - 2 positions fixes - 1F+1O - noir - Ø22 - XB4BD25
Ce bouton tournant Schneider Electrique Harmony, référence XB4BD25, à manette noire Ø22mm, avec 3 positions fixes et 2 contact : 1 à ouverture (1NF/1O) et 1 à fermeture (1NO/1F), tout deux à 3A sous 240V. Robuste et fiable, il est conçu pour les applications industrielles et assure une commande précise, un montage simple et un raccordement sécurisé par vis étrier.
Complément
• Bloc Contact Harmony pour Bouton ZBE Ø22 - 1F- Vert - Réf : ZBE101
• Bloc Contact Harmony pour Bouton ZBE Ø22 - 1O - Rouge - Réf : ZBE102

Description produit complète
Schneider - Harmony XB4 - bouton tournant - 2 positions fixes - 1F+1O - noir - Ø22 - XB4BD25
 Ne se monte pas dans boitier XALD..., voir la gamme XB5 pour cela.
Caractéristiques principales :
• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Bouton-tournant complet
• Nom abrégé d'appareil : XB4
• Matériau de la collerette : Métal plaqué chrome
• Matière de l'embase de fixation : Zamak
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l'unité de signalisation : Rond
• Type d'unité de commande : Position maintenue
• Profil de l'unité de commande : Noir manette standard
• Positions de l'unité de commande : 2 position 90°
• Description des contacts : 1 ''O'' + 1 ''F''
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : = 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
Caractéristiques complémentaires :
• Hauteur : 47 mm
• Largeur : 30 mm
• Profondeur : 68 mm

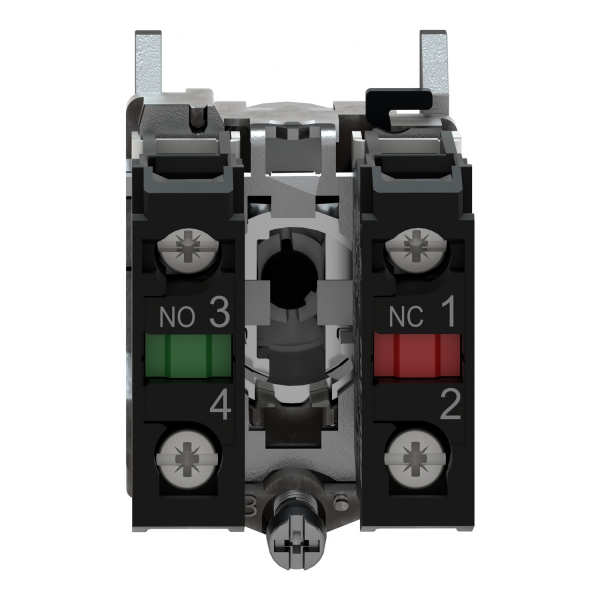

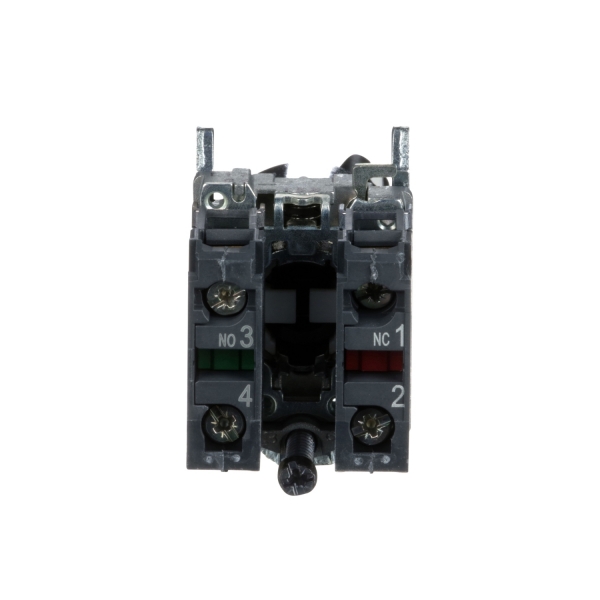

• Description des bornes iso n°1 : (13-14)NO / (21-22)NC
• Masse du produit : 0.105 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Utilisation des contacts : Contacts standards
• Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
• Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
• Durée de vie mécanique : 1000000 cycle
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
• [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Détails du produit
• Marque
  Schneider
• Référence
  SCHXB4BD25
• EAN13
  3389110118964
Fiche technique
• Type Commandes et voyants
  Boutonnerie XB4
• Référence fabricant
  XB4BD25
