Schneider - Harmony XB4 - Bouton tournant à manette - Ø22 - 3 pos rap C - noir - 2F - vis - Réf : XB4BD53

 

 

 Ajouter au panier | 11,65 €

Partager

Plus que 199 € avant la livraison gratuite

Paiement en 3X ou 4X avec ALMA

À partir de 199€

En savoir plus

Expédition aujourd'hui si commande passée avant 14H*

100 % paiement sécurisé

Description courte
Harmony XB4 - bouton tournant à manette - Ø22 - 3 pos rap C - noir - 2F - vis - XB4BD53

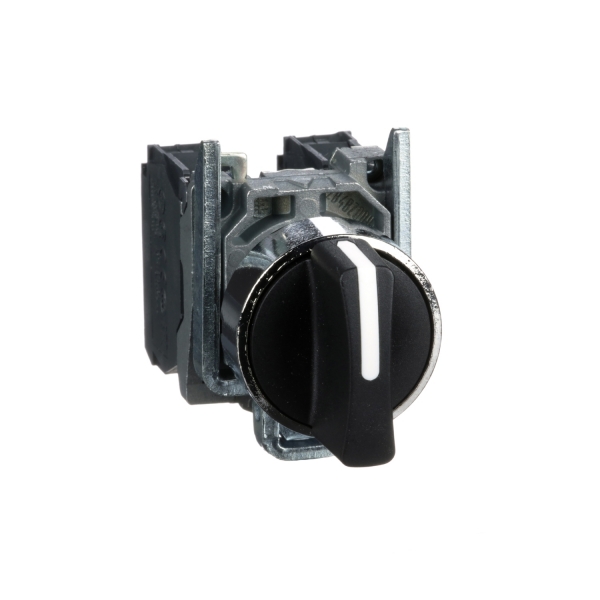

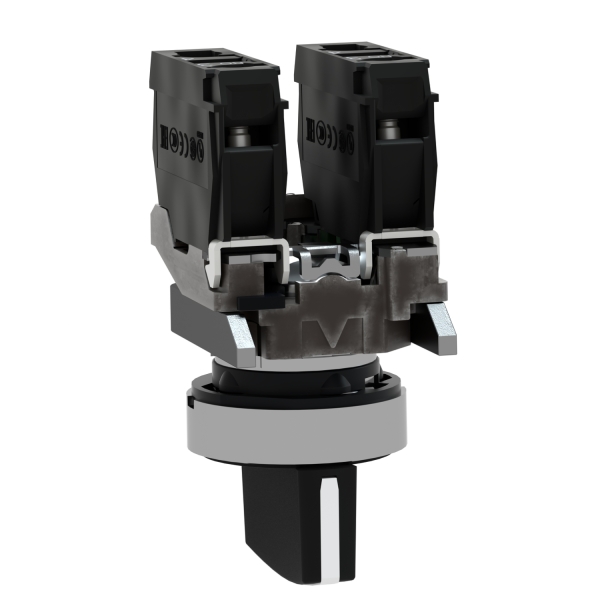

Ce bouton tournant Schneider Electrique Harmony référence XB4BD53 à manette noire Ø22mm, avec 3 positions à rappel au centre et 2 contact à fermeture 3A sous 240V (2NO/2F). Conçu pour les applications industrielles, il offre une commande précise, une conception métallique robuste et un raccordement sécurisé par vis étrier.
Complément
• Bloc Contact Harmony pour Bouton ZBE Ø22 - 1F- Vert - Réf : ZBE101
• Bloc Contact Harmony pour Bouton ZBE Ø22 - 1O - Rouge - Réf : ZBE102

Description produit complète
Harmony XB4 - Bouton tournant à manette - Ø22 - 3 positions - Noir - 2F - vis
Référence : XB4BD53
Présentation du produit
• Gamme : Harmony XB4
• Type : Sélecteur
• Nom de l'appareil : XB4
• Produit complet
• Vente : À l’unité

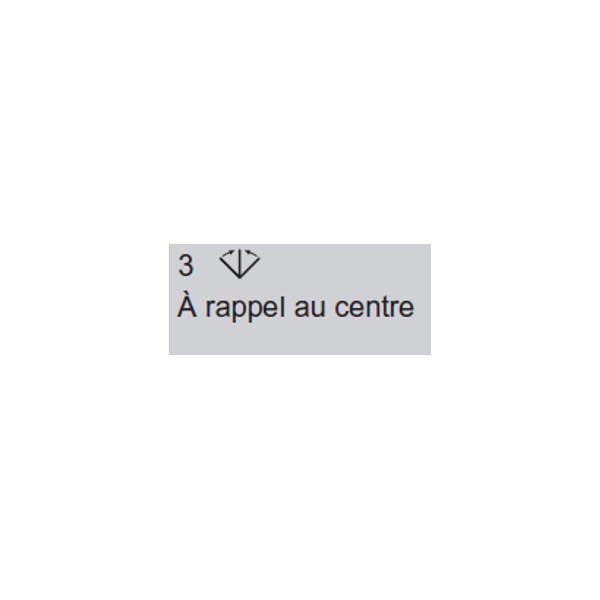

• Type de commande : Vers le centre avec rappel à ressort
• Nombre de positions : 3 positions ±45°
• Profil de fonctionnement : Noir poignée standard
Caractéristiques mécaniques
• Diamètre de fixation : 22,5 mm
• Type de tête : Standard ronde
• Collerette : Métal chromé
• Embase : Zamak
• Hauteur : 47 mm
• Largeur : 30 mm
• Profondeur : 68 mm
• Poids : 0,105 kg
• Durée de vie mécanique : 1 000 000 cycles
Caractéristiques électriques

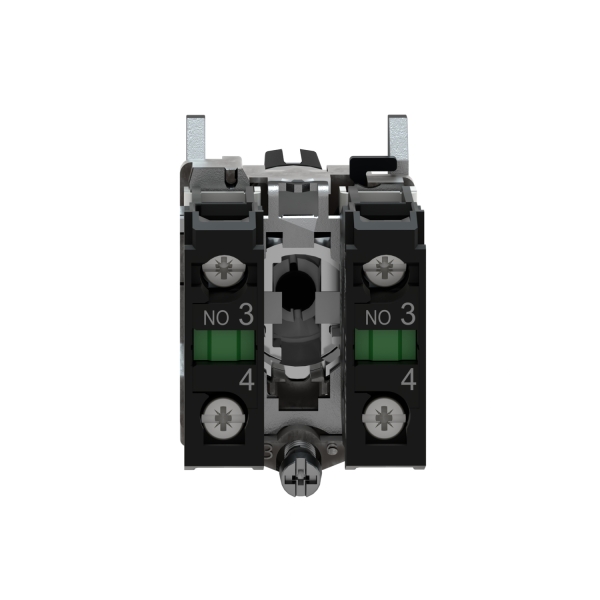

• Contacts : 2NO/2F (coupure lente)
• Matière des contacts : Alliage d’argent Ag/Ni
• Ouverture positive : Non
• Courant thermique conventionnel [Ith] : 10 A (CEI 60947-5-1)
• Tension d’isolement [Ui] : 600 V
• Tension de tenue aux chocs [Uimp] : 6 kV
• Durée de vie électrique : 1 000 000 cycles selon CEI/EN 60947-5-1
• Protection court-circuit : Fusible 10 A gG
• Courants assignés d’emploi :
  • 3 A à 240 V AC-15 (A600)
  • 6 A à 120 V AC-15 (A600)
  • 0,27 A à 250 V DC-13 (Q600)
  • 1,2 A à 600 V AC-15 (A600)
Environnement & Protection
• Indice de protection : IP67, IP69, IP69K (CEI 60529)
• Norme NEMA : NEMA 13 et NEMA 4X
• Tenue au nettoyage : 7 000 000 Pa à 55 °C, distance 0,1 m
• Température de fonctionnement : -40…70 °C
• Température de stockage : -40…70 °C
• Tenue aux vibrations : 5 gn (2…500 Hz)
• Tenue aux chocs mécaniques : 30 gn (18 ms) / 50 gn (11 ms)
Normes & Certifications
• Normes : CEI 60947-1 / 60947-5-1 / 60947-5-4 / UL 508 / CSA C22.2 No 14 / JIS C8201
• Certifications : UL, CSA, BV, DNV, LROS
Détails du produit
• Marque
  Schneider
• Référence
  SCHXB4BD53
• EAN13
  3389110887112
Fiche technique
• Type Commandes et voyants
  Boutonnerie XB4
• Référence fabricant
  XB4BD53
Documents
Fiche technique
Fiche technique - XB4BD53
 Télécharger (623.9KB)
Notice
Notice de montage - XB4/XB5
 Télécharger (446.62KB)
