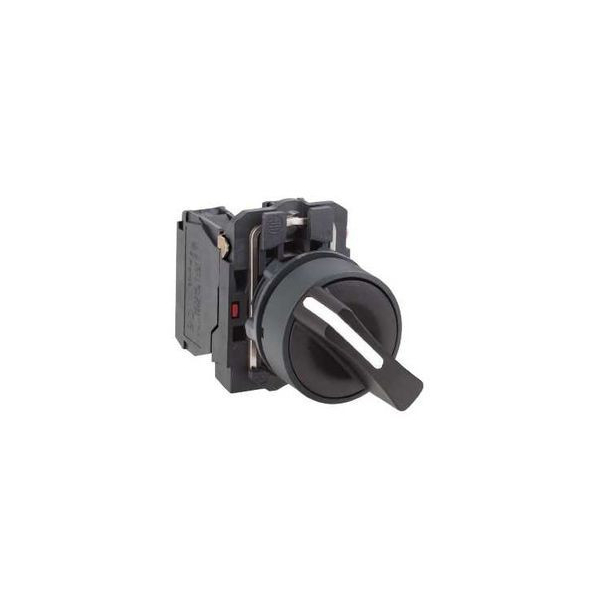

Schneider - Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F - XB5AD21

-
SCHXB5AD21
-
XB5AD21
-
3389110903447
-
Schneider - Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F - XB5AD21
8,39 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Schneider - Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F - XB5AD21

Descriptif

Caractéristiques principales :

  • Gamme de produits : Harmony XB5
  • Type de produit ou de composant : Bouton-tournant complet
  • Nom abrégé d'appareil : XB5
  • Matériau de la collerette : Plastique
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Position maintenue
  • Profil de l'unité de commande : Noir manette standard
  • Positions de l'unité de commande : 2 position 90°
  • Description des contacts : 1 "F"
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : = 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1

Caractéristiques complémentaires :

  • Hauteur : 42 mm
  • Largeur : 30 mm
  • Profondeur : 70 mm
  • Description des bornes iso n°1 : (13-14)NO
  • Masse du produit : 0.043 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Sans ouverture positive
  • Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 1000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1 / Conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
SCHXB5AD21
3389110903447

Fiche technique

Type Commandes et voyants
Boutonnerie XB5

Caractéristiques

Poids
42g
