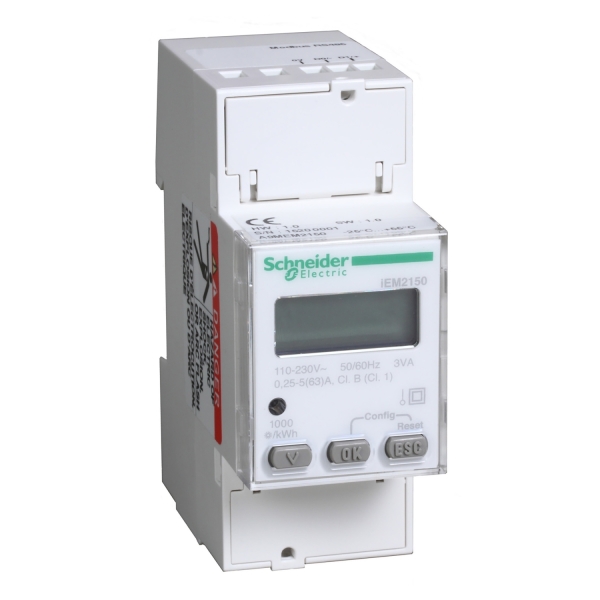

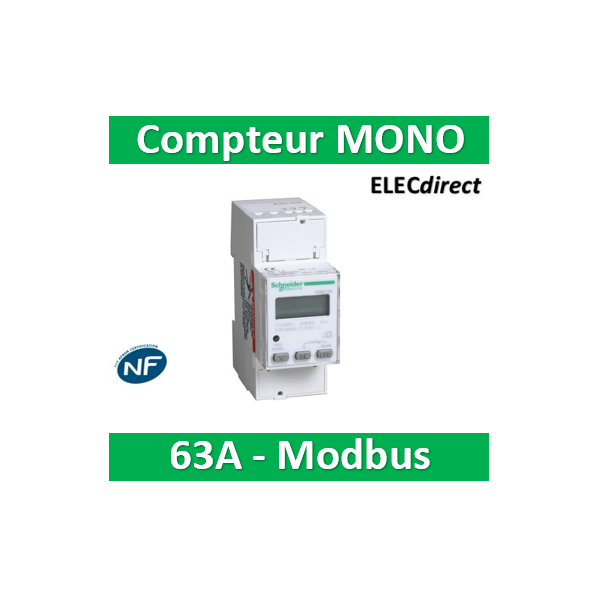

Schneider - Acti9 iEM - compteur d'énergie mono - 63A - afficheur Modbus - A9MEM2150

Schneider - Acti9 iEM - compteur d'énergie mono - 63A - afficheur Modbus - A9MEM2150

Gamme Acti 9
Nom du produit Acti 9 iEM2100
Nom abrégé de l'appareil IEM2150
Fonction produit Compteur d'énergie
Segment de marché Bâtiments / Petit immeuble [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour
Facturation
Bâtiments / Bâtiment de taille moyenne [Espace](Energie[Espace] Panneaux Gestion des coûts )
dans pour Facturation
Bâtiments / Grand bâtiment [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour
Facturation
Bâtiments / Multi-site [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour
Facturation
Datacenter [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour Facturation
Soins de santé [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour Facturation
Industrie [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour Facturation
Bâtiments / Petit immeuble [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour
Répartition des coûts
Bâtiments / Bâtiment de taille moyenne [Espace](Energie[Espace] Panneaux Gestion des coûts )
dans pour Répartition des coûts
Bâtiments / Grand bâtiment [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour
Répartition des coûts
Bâtiments / Multi-site [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour
Répartition des coûts
Datacenter [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour Répartition des
coûts
Soins de santé [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour Répartition
des coûts
Industrie [Espace](Energie[Espace] Panneaux Gestion des coûts ) dans pour Répartition des
coûts
Complémentaires
Description des pôles 1P + N
Type de mesure Puissance active et réactive
Énergie active et réactive
Tension
Courant
Type de comptage Puissance active (P), réactive (Q), apparente (S) (signé, à quatre quadrants)
Fonction de l appareil Sous-facturation
Compteur partiel
2
Classe de précision Énergie active : classe 1 selon IEC 62053-21
Énergie réactive : classe 2 selon IEC 62053-23
Type d'entrée analogique Entrée direct
[In] courant nominal 63 A
Tension nominale 230 V +/- 20%
Fréquence du réseau 60 Hz
50 Hz
Gamme de mesure de fréquence 45 65 Hz
Type de technologie Électronique
Type d'affichage Afficheur LCD
Cadence d'échantillonnage 32 Échantillons/Cycle
Courant de mesure 0...63 A
Afficheurs deux digits 8
Valeur maximale mesurée 999999.99 kWh
Informations affichées 1 tarif
Protocole de communication Modbus RTU 3 fils, : 1.2, 2.4, 4.8, 9.6, 19.2 et 38.4 kbauds, Pair / impair ou aucun, isolation: 4000 V
Prise en charge de port de
communication
RS485 (bornes à vis)
Signalisation locale LED (rouge) : vérification de la précision 1...1000 p/kWh
Nombre d'entrées 0
Nombre de sorties 0
[Us] tension d'alimentation 96 276 V CA 50 Hz
Puissance consommée 2 VA
Puissance consommée en W 1 W
[Uimp] tension assignée de tenue aux
chocs
6 kV 1,2/50 s
Mode d'installation Encliquetable
Support de montage Rail DIN
Mode de raccordement Circuit de puissance : bas bornes type tunnel pour 1 1,65 33 mm² rigide câble(s)
Circuit de puissance : bas bornes type tunnel pour 1 1,65 33 mm² multibrin câble(s) avec embout
Communication : haut borniers à vis-étrier pour 1 1 4 mm² rigide câble(s)
Communication : haut borniers à vis-étrier pour 1 1 2,5 mm² multibrin câble(s) avec embout
Couple de serrage Circuit de puissance : 2 N.m avec PZ2
Communication : 0,5 N.m (3,5 mm lame)
Longueur de dénudage des fils Circuit de puissance : 17 mm
Communication : 7 mm
Normes CEI 62052-11
IEC 62053-21
IEC 62052-31
IEC 62053-23
Certifications du produit CE
Code de comptabilité IEM2150
Environnement
Degré de protection IP IP20 se conformer à IEC 60529
Catégorie de surtension III
Degré de pollution 2
Tenue à la flamme V0 se conformer à UL 94
Température de fonctionnement -25 55 °C
Température ambiante pour le
stockage
-25 70 °C
Humidité relative 95 %
Couleur Blanc
Pas de 9 mm 4
Largeur 36 mm
Hauteur 90 mm
