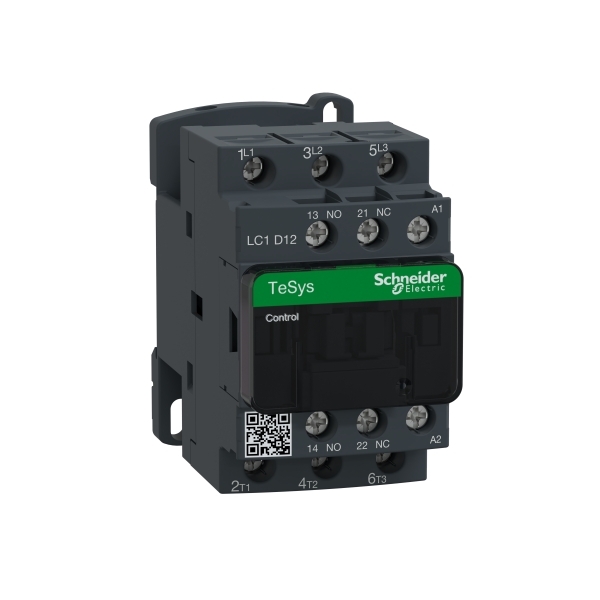

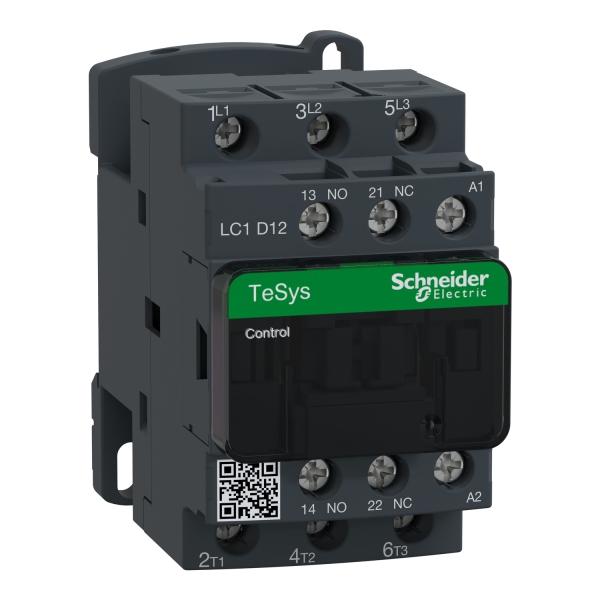

Schneider Tesys - Contacteur 1O+1F - 3P - AC-3 440V - 12A - bobine 230Vca LC1D12P7



Fiche Technique



Principales

Gamme TeSys
Nom du produit TeSys D
Fonction produit Contacteur
Nom de l'appareil LC1D
Application du contacteur Charge résistive (AC-1)
Commande moteur (AC-3)
Catégorie d'emploi AC-3
AC-1
AC-4
Description des pôles 3P
Power pole contact composition 3F
[Ue] tension assignée d'emploi Circuit de puissance: Circuit de puissance:
[Ie] courant assigné d'emploi 25 A (à 12 A (à
Puissance moteur kW 3 kW à 220...230 V CA 50/60 Hz (AC-3)
5,5 kW à 380...400 V CA 50/60 Hz (AC-3)
5,5 kW à 415...440 V CA 50/60 Hz (AC-3)
7,5 kW à 500 V CA 50/60 Hz (AC-3)
7,5 kW à 660...690 V CA 50/60 Hz (AC-3)
3,7 kW à 400 V CA 50/60 Hz (AC-4)
Motor power HP (UL / CSA) 0,5 hp à 115 V CA 50/60 Hz pour monophasé moteurs
2 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs
3 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs
3 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs
7,5 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs
10 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
Type de circuit de commande CA à 50/60 Hz
Tension circuit de commande 230 V CA 50/60 Hz
Composition contact auxiliaire 1F+1O
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à IEC 60947
Catégorie de surtension III
[Ith] courant thermique conventionnel 25 A à 10 A à
Pouvoir nominal d'enclenchement Irms 250 A à 440 V pour circuit de puissance se conformer à IEC 60947
140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1
250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure 250 A à 440 V pour circuit de puissance se conformer à IEC 60947
[Icw] courant assigné de courte durée admissible 105 A à 210 A à 30 A à 61 A à 100 A - 1 s pour circuit de signalisation
120 A - 500 ms pour circuit de signalisation
140 A - 100 ms pour circuit de signalisation
Calibre du fusible à associer 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
40 A gG à 25 A gG à
Impédance moyenne 2,5 mOhm - Ith 25 A 50 Hz pour circuit de puissance
[Ui] tension assignée d'isolement Circuit de puissance: 690 V se conformer à IEC 60947-4-1
Circuit de puissance: 600 V CSA certifié
Circuit de puissance: 600 V UL certifié
Circuit de signalisation: 690 V se conformer à IEC 60947-1
Circuit de signalisation: 600 V CSA certifié
Circuit de signalisation: 600 V UL certifié
Durée de vie électrique 2 Mcycles 12 A AC-3 à Ue 0,8 Mcycles 25 A AC-1 à Ue
Puissance dissipée par pôle 0,36 W AC-3
1,56 W AC-1
Safety cover Avec
Support de montage Rail
Platine
Normes CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Certifications du produit CSA
GOST
BV
RINA
DNV
LROS (Lloyds register of shipping)
GL
CCC
UL
Mode de raccordement Circuit de puissance: borniers à vis-étrier 1 câble(s) 1 4 mm²souple sans embout de câble
Circuit de puissance: borniers à vis-étrier 2 câble(s) 1 4 mm²souple sans embout de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 1 4 mm²souple avec embout de câble
Circuit de puissance: borniers à vis-étrier 2 câble(s) 1 2,5 mm²souple avec embout de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 1 4 mm²rigide sans embout de câble
Circuit de puissance: borniers à vis-étrier 2 câble(s) 1 4 mm²rigide sans embout de câble
Télécommande: borniers à vis-étrier 1 câble(s) 1 4 mm²souple sans embout de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1 4 mm²souple sans embout de câble
Télécommande: borniers à vis-étrier 1 câble(s) 1 4 mm²souple avec embout de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1 2,5 mm²souple avec embout de câble
Télécommande: borniers à vis-étrier 1 câble(s) 1 4 mm²rigide sans embout de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1 4 mm²rigide sans embout de câble
Couple de serrage Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
Temps de fonctionnement 12 22 ms fermeture
4 19 ms ouverture
Niveau de fiabilité de la sécurité B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Endurance mécanique 15 Mcycles
Vitesse de commande maxi 3600 cyc/h à

Complémentaires

Technologie bobine Sans module d'antiparasitage intégré
Plage de tension du circuit de commande Perte de niveau: 0,3 à 0,6 Uc CA 50/60 Hz (à 60 °C)
Opérationnel: 0,8 à 1,1 Uc CA 50 Hz (à 60 °C)
Opérationnel: 0,85 1,1 Uc CA 60 Hz (à 60 °C)
Puissance d'appel en VA 70 VA 60 Hz cos phi 0,75 (à 20 °C)
70 VA 50 Hz cos phi 0,75 (à 20 °C)
Consommation moyenne au maintien en VA 7,5 VA 60 Hz cos phi 0,3 (à 20 °C)
7 VA 50 Hz cos phi 0,3 (à 20 °C)
Dissipation thermique 2 3 W à 50/60 Hz
Type de contacts auxiliaires Type branchés mécaniquement 1F+1O se conformer à IEC 60947-5-1
Type contact miroir 1 "O" se conformer à IEC 60947-4-1
Fréquence circuit signalisation 25 à 400 Hz
Courant commuté minimum 5 mA pour circuit de signalisation
Tension de commutation minimale 17 V pour circuit de signalisation
Temps de non-chevauchement 1,5 ms sur désexcitation entre contact NC + NO
1,5 ms sur excitation entre contact NC + NO
Résistance d'isolement > 10 M pour circuit de signalisation

Environnement

Degré de protection IP IP20 face avant se conformer à CEI 60529
Traitement de protection TH se conformer à IEC 60068-2-30
Degré de pollution 3
Température de fonctionnement -5 60 °C
Température ambiante pour le stockage -60 80 °C
Température ambiante autour de l'appareil -40 70 °C à Uc
Altitude de fonctionnement 3000 m sans
Tenue au feu 850 °C se conformer à CEI 60695-2-1
Tenue au feu V1 se conformer à UL 94
Robustesse mécanique Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz
Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz
Chocs contacteur ouvert: 10 Gn pour 11 ms
Chocs contacteur fermé: 15 Gn pour 11 ms
Hauteur 77 mm
Largeur 45 mm
Profondeur 86 mm
Poids du produit 0,325 kg
SCHLC1D12P7
3389110349306

Fiche technique

Gamme
Contacteur LC1D
Type Contacteurs
Tension de commande 230V
Intensité
12A

Caractéristiques

Poids
350g
