Schneider - TeSys LC1D - Contacteur 95A - 3P - Type AC-3 440V - Bobine 24 - Réf : LC1D95B7

  • Produit phare
  • -30%
-
SCHLC1D95B7
-
LC1D95B7
-
3389110450651
-

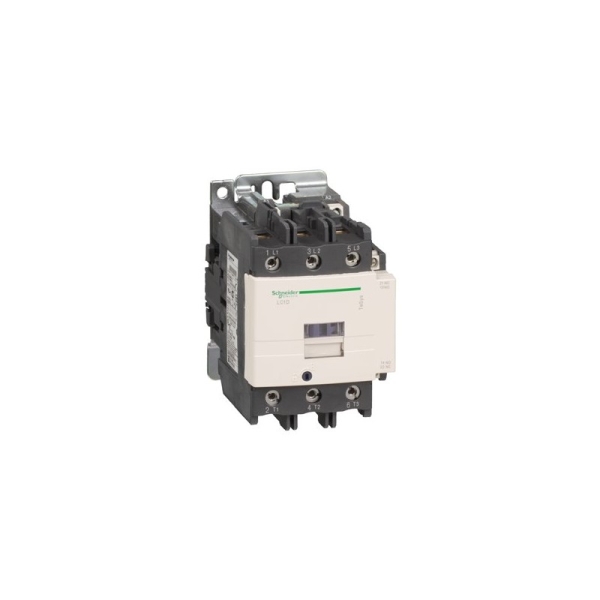

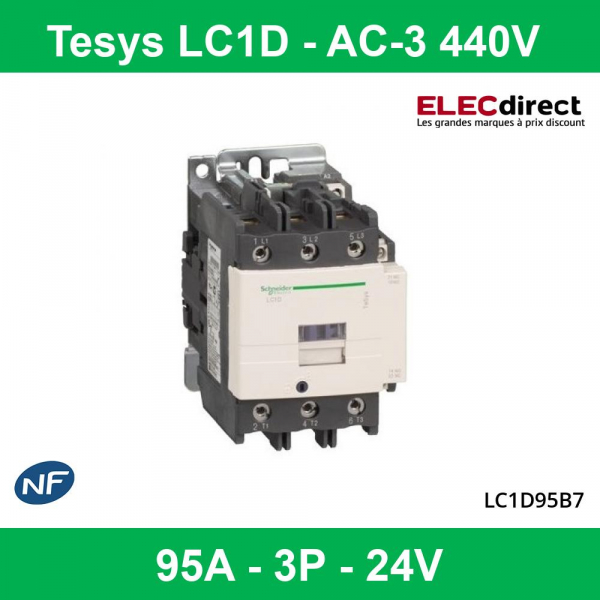

Le contacteur 95A TeSys LC1D, de la marque Schneider, vous permettra d'alimenter des moteurs industriels de petite, moyenne et grande puissance.

Ce contacteur possède un pouvoir de coupure important.

La tension de commande de ce contacteur est de 24VCA

219,80 €
TTC
Remise 30%
Prix standard : 314,00 € TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

  • Schneider Odace - Prise de courant - 2P+T 16A - 250V - s520059

    Données techniques

    - Nombre de modules : 4
    - Courant assigné : 95 A
    - Tension : 440 V
    - Description des pôles : 3P

    Conformité

      - Certifications : RoHS, NF
      - Étanchéité : IK04, IP20

    Dimensions et poids

    - Largeur : 85 mm
    - Hauteur : 127 mm
    - Profondeur : 130 mm
    - Poids : 1,61 kg

Caractéristiques
Gamme TeSys
Gamme de produit TeSys D
Type de produit ou équipement Contacteur
Nom de l'appareil LC1D
Application du contacteur Commande moteur (AC-3)
Charge résistive (AC-1)
Catégorie d'emploi AC-1
AC-4
AC-3
AC-3e
Description des pôles 3P
[Ue] tension assignée d'emploi Circuit de puissance: 1000 V CA 25...400 Hz
[Ie] courant assigné d'emploi                                          95 A (à <60 °C) à <= 440 V AC-3 pour circuit de puissance
125 A (à <60 °C) à <= 690 V AC-1 pour circuit de puissance
95 A (à <60 °C) à <= 440 V AC-3e pour circuit de puissance
[Uc] control circuit voltage 24 V CA 50/60 Hz
Puissance moteur kW 25 kW à 220...230 V CA 50 Hz (AC-3)
45 kW à 380...400 V CA 50 Hz (AC-3)
45 kW à 415...440 V CA 50 Hz (AC-3)
55 kW à 500 V CA 50 Hz (AC-3)
45 kW à 660...690 V CA 50 Hz (AC-3)
45 kW à 1000 V CA 50 Hz (AC-3)
Puissance moteur HP (UL / CSA)                                                                                 7,5 hp à 120 V CA 60 Hz pour monophasé moteurs
15 hp à 230/240 V CA 60 Hz pour monophasé moteurs
30 hp à 200/208 V CA 60 Hz pour 3 phases moteurs
30 hp à 230/240 V CA 60 Hz pour 3 phases moteurs
60 hp à 460/480 V CA 60 Hz pour 3 phases moteurs
60 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
Code de compatibilité LC1D
Composition des contacts pôle puissance 3F
Compatibilité du contact M11
Fréquence Avec
[Ith] courant thermique conventionnel 10 A à <60 °C) pour circuit de signalisation
125 A à <60 °C) pour circuit de puissance
Pouvoir nominal d'enclenchement Irms 1100 A à 440 V CA pour circuit de puissance se conformer à CEI 60947
140 A CA pour circuit de signalisation se conformer à CEI 60947-5-1
250 A CC pour circuit de signalisation se conformer à CEI 60947-5-1
Pouvoir assigné de coupure 1100 A à 440 V pour circuit de puissance se conformer à CEI 60947
[Icw] courant assigné de courte durée admissible 1100 A à <40 °C - 1s pour circuit de puissance
800 A à <40 °C - 10 s pour circuit de puissance
400 A à <40 °C - 1 min pour circuit de puissance
135 A à <40 °C - 10 min pour circuit de puissance
140 A - 100 ms pour circuit de signalisation
120 A - 500 ms pour circuit de signalisation
100 A - 1s pour circuit de signalisation
Calibre du fusible à associer 10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1
200 A gG à <= 690 V coordination type 1 pour circuit de puissance
160 A gG à <= 690 V coordination type 2 pour circuit de puissance
Impédance moyenne 0,8 mOhm - Ith 125 A 50 Hz pour circuit de puissance
Puissance dissipée par pôle 12,5 W AC-1
7,2 W AC-3
7,2 W AC-3e
[Ui] tension assignée d'isolement Circuit de puissance: 1000 V se conformer à CEI 60947-4-1
Circuit de puissance: 600 V CSA certifié
Circuit de puissance: 600 V UL certifié
Circuit de signalisation: 690 V se conformer à CEI 60947-1
Circuit de signalisation: 600 V CSA certifié
Circuit de signalisation: 600 V UL certifié
Catégorie de surtension III
Degré de pollution 3
[Uimp] tension assignée de tenue aux chocs   8 kV se conformer à CEI 60947
Niveau de fiabilité de la sécurité B10d = 1,3 Mcycles contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20 Mcycles contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Endurance mécanique 4 Mcycles
Durée de vie électrique 1,2 Mcycles 95 A AC-3
1,3 Mcycles 125 A AC-1
1,2 Mcycles 95 A AC-3e
Type de circuit de commande CA à 50/60 Hz standard
Technologie bobine Sans module d'antiparasitage intégré
Plage de tension du circuit de commande 0,8 à 1,1 Uc -40…55 °C opérationnel CA 50 Hz
0,85…1,1 Uc -40…55 °C opérationnel CA 60 Hz
0,3 à 0,6 Uc -40…70 °C perte de niveau CA 50/60 Hz
1...1,1 Uc 55…70 °C opérationnel CA 50/60 Hz
Puissance d'appel en VA 245 VA 60 Hz cos phi 0,75 (à 20 °C)
245 VA 50 Hz cos phi 0,75 (à 20 °C)
Consommation moyenne au maintien en VA 26 VA 60 Hz cos phi 0,3 (à 20 °C)
26 VA 50 Hz cos phi 0,3 (à 20 °C)
dissipation thermique 6…10 W à 50/60 Hz
temps de fonctionnement 20…35 ms fermeture
6…20 ms ouverture
Vitesse de commande maxi 3600 cyc/h à <60 °C
Mode de raccordement Télécommande: borniers à vis-étrier 2 1…2,5 mm² - rigidité du câble: souple avec embout
Télécommande: borniers à vis-étrier 1 1…2,5 mm² - rigidité du câble: souple avec embout
Télécommande: borniers à vis-étrier 1 1…4 mm² - rigidité du câble: souple sans embout
Télécommande: borniers à vis-étrier 2 1…4 mm² - rigidité du câble: souple sans embout
Télécommande: borniers à vis-étrier 1 1…4 mm² - rigidité du câble: rigide sans embout
Télécommande: borniers à vis-étrier 2 1…4 mm² - rigidité du câble: rigide sans embout
Circuit de puissance: connecteur 1 4…50 mm² - rigidité du câble: souple sans embout
Circuit de puissance: connecteur 2 4…25 mm² - rigidité du câble: souple sans embout
Circuit de puissance: connecteur 1 4…50 mm² - rigidité du câble: souple avec embout
Circuit de puissance: connecteur 2 4…16 mm² - rigidité du câble: souple avec embout
Circuit de puissance: connecteur 1 4…50 mm² - rigidité du câble: rigide sans embout
Circuit de puissance: connecteur 2 4…25 mm² - rigidité du câble: rigide sans embout
couple de serrage Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de puissance :12 N.m - sur connecteur - avec tournevis plat Ø 6 à Ø 8 mm
Circuit de puissance :12 N.m - sur connecteur hexagonal tête de vis4 mm
Télécommande :1,2 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
Contacts auxiliaires 1 "O" + 1 "F"
Type de contacts auxiliaires Type liés mécaniquement 1 "O" + 1 "F" se conformer à CEI 60947-5-1
type contact miroir 1 "O" se conformer à CEI 60947-4-1
Fréquence circuit signalisation 25 à 400 Hz
Tension de commutation minimale 17 V pour circuit de signalisation
Courant commuté minimum 5 mA pour circuit de signalisation
Résistance d'isolement > 10 MΩ pour circuit de signalisation
Temps de non-chevauchement 1,5 ms sur désexcitation entre contact NC et NO
1,5 ms sur excitation entre contact NC et NO
Support de montage Platine
Rail
Normes  EN/CEI 60947-1
EN/CEI 60947-4-1
EN/CEI 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
Certifications du produit Certificat CEI CE
UL
CSA
CCC
EAC
LROS (Lloyds register of shipping)
RINA
BV
DNV-GL
Degré de protection IP IP20 face avant se conformer à CEI 60529
traitement de protection TH se conformer à CEI 60068-2-30
Tenue climatique Se conformer à IACS E10 exposition à la chaleur humide
température ambiante autour de l'appareil              -40…60 °C
60…70 °C avec réduction de courant
Altitude de fonctionnement 0...3000 m
Tenue au feu 850 °C se conformer à CEI 60695-2-1
Tenue à la flamme V1 se conformer à UL 94
Robustesse mécanique Vibrations contacteur ouvert (2 Gn, 5 à 300 Hz)
Chocs contacteur ouvert (8 Gn pour 11 ms)
Vibrations contacteur fermé (3 Gn, 5 à 300 Hz)
Chocs contacteur fermé (10 Gn pour 11 ms)
Hauteur 127 mm
Largeur 85 mm
Profondeur 130 mm
Poids du produit 1,61 kg
SCHLC1D95B7
3389110450651

Fiche technique

Nombre de pôles
Tri
Intensité
95 A
Nombre de modules
4

Caractéristiques

Poids
1100g
