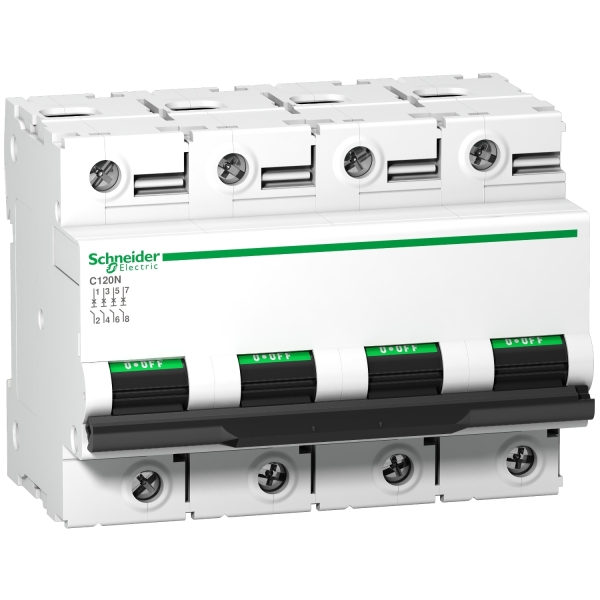

Schneider - Disjoncteur C120N 4P 100 A, courbe C, 10 kA - A9N18375

-
SCHA9N18375
-
A9N18375
-
3606480379468
-

Disjoncteur C120N 4P 100 A, courbe C, 10 kA

299,90 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Schneider - Disjoncteur C120N 4P 100 A, courbe C, 10 kA - A9N18375



gamme de produits

C120


gamme

Acti 9


nom du produit

C120


fonction produit

Disjoncteur miniature


nom abrégé de l'appareil

C120N


fonction de l appareil

Distribution


description des pôles

4P


nombre de pôles protégés

3


position du pôle neutre

Gauche


In courant assigné d'emploi

100 A


type de réseau

CA


technologie de déclencheur

Thermique-magnétique


courbe de déclenchement

C


pouvoir de coupure

6 kA Icu se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz
10 kA Icu se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz
20 kA Icu se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz
10 kA Icu se conformer à EN/IEC 60947-2 - 10000 A Icn se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz


aptitude au sectionnement

Oui se conformer à IEC 60947-2


Complémentaires
fréquence du réseau

50/60 Hz


[Ue] tension assignée d'emploi

220...240 V CA 50/60 Hz
380...415 V CA 50/60 Hz
440 V CA 50/60 Hz
230...400 V CA 50/60 Hz


limite de déclenchement magnétique

5...10 x In


[Ics] pouvoir assigné de coupure de service en court-circuit

4,5 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz
7,5 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz
15 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz
7500 A à 0,75 capacité de coupure se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz
10 kA à 100 % capacité de coupure se conformer à EN/IEC 60947-2 -


classe de limitation

3 se conformer à EN/IEC 60947-2


[Ui] tension assignée d'isolement

500 V CA 50/60 Hz se conformer à EN/IEC 60947-2


[Uimp] tension assignée de tenue aux chocs

6 kV se conformer à EN/IEC 60947-2


coupure pleinement apparente

Oui


type de commande

Par maneton


signalisation locale

Indication ON/OFF


mode d'installation

Encliquetable


support de montage

Rail DIN symétrique 35 mm


compatibilité du répartiteur du peigne de jeu de barres

Non


pas de 9 mm

12


hauteur

81 mm


largeur

108 mm


profondeur

73 mm


poids

0,82 kg


couleur

Blanc


durée de vie mécanique

20000 cycle


durée de vie électrique

5000 cycle se conformer à IEC 60947-2


mode de raccordement

Bornes type tunnel 1,5 35 mm² souple
Bornes type tunnel 1 50 mm² rigide


longueur de dénudage des fils

15 mm


couple de serrage

3,5 N.m


protection fuite à la terre

Bloc séparé


Environnement
normes

EN/IEC 60947-2
EN/CEI 60898-1


certifications du produit

EAC


degré de protection IP

IP20 se conformer à IEC 60529


degré de pollution

3 se conformer à IEC 60947-2


catégorie de surtension

IV


tropicalisation

2 se conformer à IEC 60068-1


humidité relative

95 % 55 °C


altitude de fonctionnement

2000 m


température de fonctionnement

-25 70 °C


température ambiante pour le stockage

-40 85 °C



SCHA9N18375
3606480379468

Fiche technique

Type Disjoncteur
Courbe C
Nombre de pôles
Tetra
Intensité
100A

Caractéristiques

Poids
820g
