Schneider - Disjoncteur C120N 4P 80A, courbe D, 10 kA - A9N18391

SCHA9N18391 | Réf. Elecdirect

A9N18391 | Réf. Fabricant

3606480379628 | EAN13

En stock

278,28 €

TTC

Expédition aujourd'hui

Si commande passée avant 14H*

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 4 000 références produits en stock permanent

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Description courte

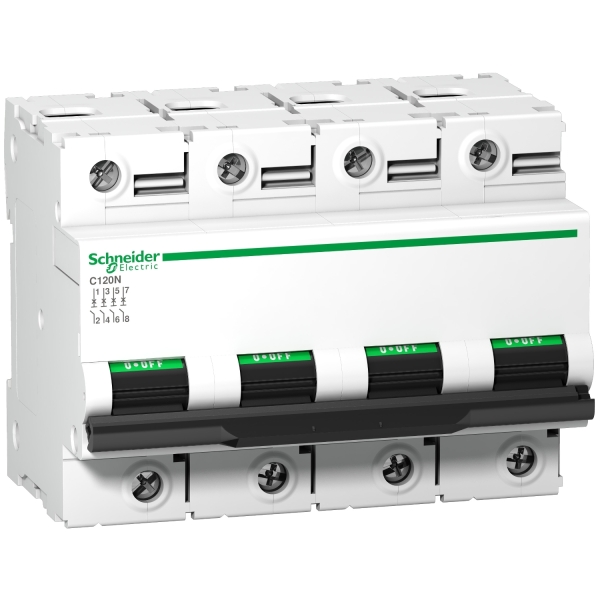

Disjoncteur C120N 4P 80A, courbe D, 10 kA

Description produit complète

Attribut	Valeur
Gamme de produit	C120
Gamme	Acti9
Nom du produit	C120
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	C120N
Application	Distribution
Description des pôles	4P
Nombre de pôles protégés	4
[In] courant assigné d'emploi	80 A à 30 °C
Type de réseau	CA
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	D
Pouvoir de coupure	10000 A Icn à 230...400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
	6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
	20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
	10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
	10 kA Icu à <= 500 V CC se conformer à EN/CEI 60947-2
Aptitude au sectionnement	Oui se conformer à CEI 60947-2
Complémentaires
Fréquence du réseau	50/60 Hz
[Ue] tension assignée d'emploi	380...415 V CA 50/60 Hz
	<= 500 V CC
	220...240 V CA 50/60 Hz
	440 V CA 50/60 Hz
	230...400 V CA 50/60 Hz
Déclenchement magnétique	10...14 x In
[Ics] pouvoir assigné de coupure de service	7500 A 75 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz
	4,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA 50/60 Hz
	7,5 kA 75 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz
	15 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz
	10 kA 100 % se conformer à EN/CEI 60947-2 - <= 500 V CC
Classe de limitation	3 se conformer à EN/CEI 60947-2
[Ui] tension assignée d'isolement	500 V CA 50/60 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Indication ON/OFF
Mode d'installation	Encliquetable
Support de montage	Rail DIN symétrique 35 mm
Compatibilité des répartiteur, peigne, jeu de barres	Oui
Pas de 9 mm	12
Hauteur	81 mm
Profondeur	73 mm
Largeur	108 mm
Poids du produit	0,82 kg
Couleur	Blanc
Endurance mécanique	20000 cycles
Durée de vie électrique	5000 cycles se conformer à CEI 60947-2
Mode de raccordement	Borne du type à cage 1…50 mm² rigide
	Borne du type à cage 1,5…35 mm² souple
Longueur de dénudage des fils	15 mm
Couple de serrage	3,5 N.m
Protection différentielle	Bloc séparé
